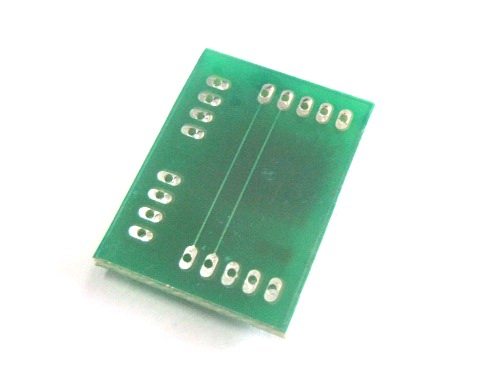

Robofun Driver 8 Led-uri 150 mA pe Canal, Inlantuibil

2 Review-uri
29,00 Lei
Stoc sku: COMP-LED-01
In stoc

Durata de livrare: 1 - 3 zile lucratoare

Limita stoc
Adauga in cos
Cod Produs: 00002649 Ai nevoie de ajutor? +40 373 813 088
La achizitionarea acestui produs primiti 1 leu pentru comenzile viitoare
Adauga la Favorite Cere informatii
  • Descriere
  • Video (1)
  • Review-uri (2)

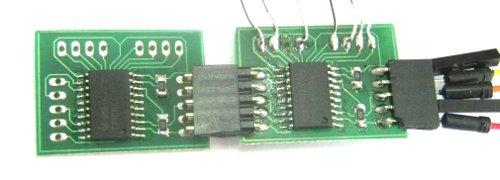

Driver bazat pe chip-ul TPIC6B595, capabil sa ofere 8 canale de iesire cu maximum 150 mA per iesire. Controlul chip-ului se face folosind 3 pini (DATAIN, LATCH, CLOCK). In plus, placile pot fi inlantuite foarte usor, permitand astfel sa controlezi un numar practic nelimitat de dispozitive (limitarea apare doar datorita rezistentei parazite a cablajului si a conectorilor, dar poti inlantui cel putin cateva zeci de dispozitive fara niciun fel de probleme). Vezi mai jos un exemplu de inlantuire a doua dispozitive.


Este driver-ul perfect pentru realizarea cuburilor de led-uri (vezi filmul de mai jos).

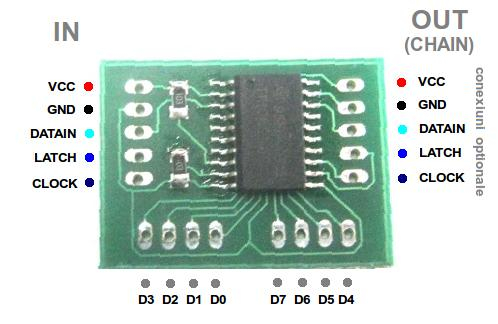

Ca sa controlezi led-urile atasate pe cele 8 iesiri, trebuie sa conectezi la un microcontroller (de exemplu Arduino) cei 3 pini de control, la pini digitali. Apoi, ca sa aprinzi al 3-lea led (spre exemplu) va trebui sa scrii pinul DATAIN acel numar care in binar este reprezentat cu un bit 1 pe pozitia 3 si 0 in rest (adica "00100000" in binar, adica 32 in baza zece). Daca vrei sa aprinzi toate led-urile, trebuie sa scrii acel numar care are toti bitii 1 in binar ("11111111" in binar, adica 255 in baza zece). Trebuie sa fii atent la numerotarea pinilor de iesire prezentata in schema de mai jos. Pentru un exemplu de cod, vezi mai jos.













Demo Cod Arduino (numara in binar pe 8 led-uri)



int latchPin = 5;

int clockPin = 6;

int dataPin = 7;

void setup() {

     pinMode(latchPin, OUTPUT);

     pinMode(clockPin, OUTPUT);

    pinMode(dataPin, OUTPUT);

}

void loop() {

      for (int numberToDisplay = 0; numberToDisplay < 255; numberToDisplay++) {

         digitalWrite(latchPin, LOW);

        shiftOut(dataPin, clockPin, MSBFIRST, numberToDisplay);

        digitalWrite(latchPin, HIGH); delay(300);

    }

}



Documentatie


Datasheet TPIC6B595DW

Tutorial BILDR despre registre de deplasare (principiul de functionare este identic si in cazul lui 74hc595)
