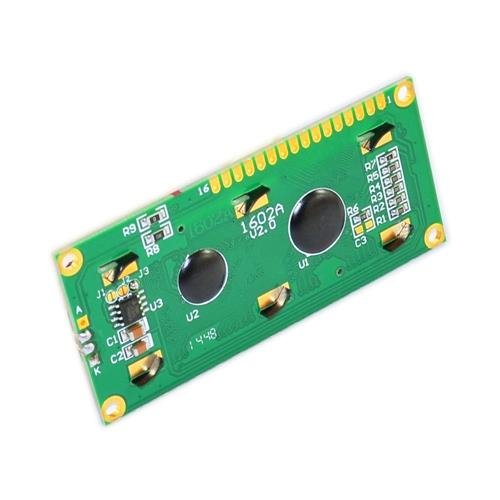

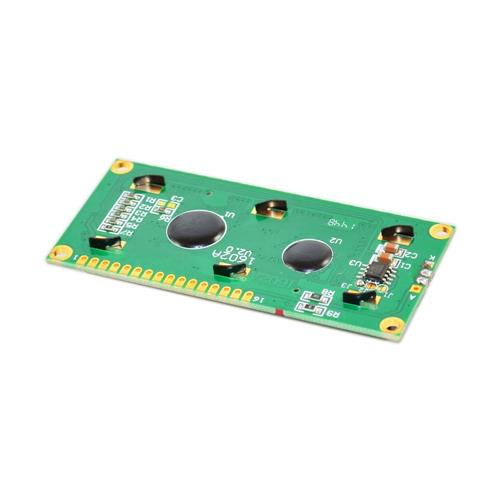

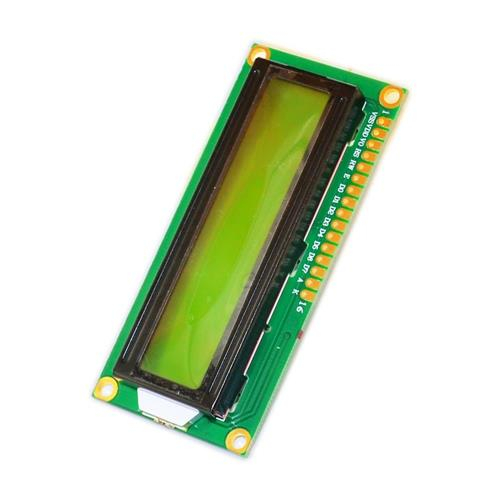

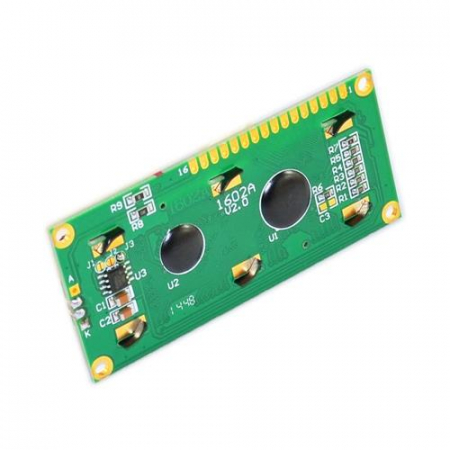

LCD1602 Galben Verde Iluminare de fundal 5V

LCD 16x2


Descriere produs

Modulul 1602 adopta interfata standard cu 16 pini, printre care:

Pinul 1: VSS este alimentarea la pamant

Pinul 2: VDD trebuie conectat la alimentarea pozitiva de 5V

Pinul 3: V0 este terminalul de ajustare a contrastului afisajului LCD. Contrastul este cel mai scazut cand este conectat la alimentarea pozitiva si cel mai mare cand este conectat la alimentarea la pamant. Un contrast prea ridicat poate duce la fenomene de "tailing". Contrastul poate fi ajustat prin intermediul unui potentiometru de 10K in timpul utilizarii.

Pinul 4: RS este selectarea registrului. Se selecteaza registrul de date cand nivelul este ridicat; se selecteaza registrul de comanda cand nivelul este scazut.

Pinul 5: R/W este linia de semnal de citire/scriere. Citirea se face cand nivelul este ridicat; scrierea se face cand nivelul este scazut. Putem scrie comanda sau adresa afisajului atunci cand RS si RW sunt ambele de nivel scazut; putem citi semnalul ocupat cand RS este de nivel scazut si RW este de nivel ridicat; putem scrie date atunci cand RS este de nivel ridicat si RW este de nivel scazut.

Pinul 6: Portul E este pinul de activare. Modulul de afisaj va executa comanda atunci cand portul E sare de la nivelul ridicat la nivelul scazut.

Modulul 1602 adopta interfata standard cu 16 pini, printre care:

Pinul 1: VSS este alimentarea la pamant

Pinul 2: VDD trebuie conectat la alimentarea pozitiva de 5V

Pinul 7-14: D0-D7 este linia de date bidirectionala pe 8 biti

Pinul 15: alimentarea pozitiva a iluminarii de fundal

Pinul 16: alimentarea negativa a iluminarii de fundal
