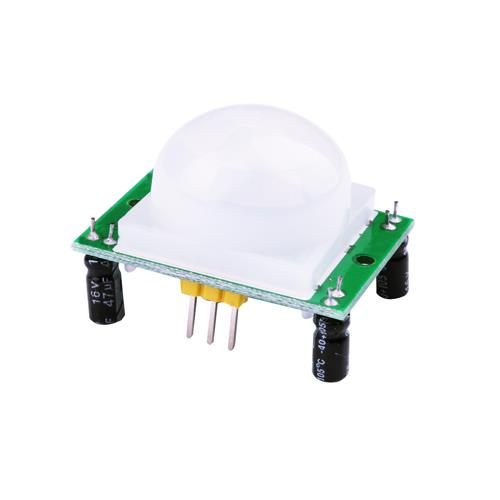

Modul senzor de miscare PIR HC-SR501 verde

Parametri tehnici:

• Tensiune de alimentare: DC5V pana la 20V
• Consum static de energie: 65 microamperi
• Iesire nivel: 3,3V, 0V scazut
• Timp de intarziere: ajustabil (de la 0,3 secunde pana la 18 secunde)
• Timp de blocare: 0,2 secunde
• Modul de declansare: L nu poate fi repetat, H poate fi repetat, valoarea implicita H
• Domeniul de detectare: un unghi de con de mai putin de 120 de grade si o distanta mai mica de 7 metri
• Temperatura de functionare: -15 pana la +70 de grade
• Dimensiuni PCB: 32 * 24 mm, distanta gaurilor de surub 28 mm, diametru gaura surub 2 mm, dimensiune lentile senzor: (diametru) 23 mm (implicit)

Caracteristici:

Inductie automata: cand cineva intra in raza sa de detectie, intrarea este ridicata; odata ce persoana paraseste raza de detectie, senzorul se opreste automat dupa un anumit timp. Iesirea este scazuta.

Control fotosensibil (optional): modulul poate fi setat pentru controlul fotosensibil, in functie de necesitati, astfel incat sa poata fi detectat lumina din jur. Caracteristica de control fotosensibil este optionala si, daca este necesar, se poate achizitiona separat o foto rezistenta pentru a o instala.

Doua moduri de declansare: L poate fi declansat o singura data, H poate fi declansat repetat. Aceasta setare se poate face prin jumper, iar setarea implicita este H.

A. Modul de declansare neretrigerabil: iesirea senzorului este ridicata, odata ce timpul de intarziere a expirat, iesirea scade automat.

B. Modul de declansare retrigerabil: iesirea senzorului este ridicata, odata ce timpul de intarziere a expirat si daca exista activitati umane in raza sa de detectie, iesirea ramane ridicata pana cand persoana paraseste raza de detectie, iar apoi nivelul ridicat se va reduce (modulul senzor detecteaza automat fiecare activitate umana, amanand un anumit timp si folosind timpul activitatii anterioare ca punct de pornire pentru timpul de intarziere).

Timpul de blocare indus (setarea implicita: 0,2 secunde): dupa fiecare iesire a senzorului (ridicat la scazut), se creeaza un timp de blocare, in aceasta perioada de timp senzorul nu va primi niciun semnal de inductie. Aceasta caracteristica poate suprima efectiv diversele interferente generate in procesul de comutare a incarcaturii.

Gama larga de tensiune de functionare: tensiunea implicita este de la DC5V la 20V.

Consum mic de energie: curentul static de 65 de microamperi, potrivit in mod deosebit pentru produsele electrice alimentate de baterie.

Semnal de iesire ridicat: usor de conectat cu diverse tipuri de circuite.

Instructiuni de utilizare:

Modulul de detectie are un timp de initializare a alimentarii de aproximativ un minut, in timpul caruia modulul va iesi la intervale de 0-3 ori, dupa care va intra in modul standby.

Trebuie evitata amplasarea modulului in apropierea surselor de lumina sau a altor surse de interferenta, in scopul evitarii introducerii semnalelor de interferenta si al defectiunilor. In plus, se recomanda evitarea curentului de aer, care poate cauza interferente cu senzorul.

Modulul de detectie utilizeaza o sonda dubla, cu o fereastra dreptunghiulara. Cele doua sonde (A $ B $) sunt dispuse in directia lunga de la fereastra, la ambele capete, de la stanga la dreapta sau de la dreapta la stanga. In momentul in care corpul uman trece prin zona de detectare prin spectroscopie infrarosie a celor doua sonde, se produce o diferenta de timp si distanta. Cu cat diferenta este mai mare, cu atat este mai sensibila detectia. Daca corpul uman vine din fata sau de sus sau de jos in directia sondei, distanta de detectare a celor doua sonde va fi mai mica si nu va exista o valoare de diferenta, ceea ce va face senzorul insensibil sau sa nu functioneze. Lentila rotunda este conceputa pentru a creste unghiul de detectare, insa partile stanga si dreapta si directiile sus si jos inca mai au o gama si o sensibilitate diferite si trebuie instalate conform cerintelor mentionate mai sus.
