Sparkfun Placa dezvoltare SparkFun RedBoard Plus

165,00 Lei
Stoc sku: ARD-111
In stoc

Durata de livrare: 1 - 3 zile lucratoare

Limita stoc
Adauga in cos
Cod Produs: 00003956 Ai nevoie de ajutor? +40 373 813 088
La achizitionarea acestui produs primiti 8 lei pentru comenzile viitoare
Adauga la Favorite Cere informatii
  • Descriere
  • Review-uri (0)
Placa dezvoltare SparkFun RedBoard Plus este compatibila Arduino si vine cu tot ce ai nevoie de la un Arduino Uno dar cu multe alte lucruri in plus. Beneficiul principal este sistemul de conectare Qwiic, cu care nu mai trebuie sa lipesti nimic pentru conectarea la restul sistemului.

SparkFun Readboard Plus are toate perifericele pe care le cunosti si cu care esti obisnuit: 22x pini I/O digitali cu 6x pini PWM, 8x pini analogici, UART, I2C, SPI si pini externi de intrerupere. De asemenea, sunt expusi pinii SDA, SCL si IOREF de la formatul Arduino Uno R3, astfel ca RedBoard Plus e compatibila cu modele viitoare de shield-uri (daca alegi sa le folosesti). Pinii analogici aditionali sunt inclusi pentru A6 si A7. USB-la-serial se realizeaza cu un conector USB-C reversibil, cu ancorare prin orificiu iar nelipsitul CH340G necesita mai putine instalari de drivere. Portiunea de putere de pe ReadBoard Plus a fost si ea optimizata cu un stabilizator de tensiune AP2112 de 3.3V care ofera pana la 600mA la conectarea in serie a mai multor placi Qwiic si senzori, cu protectie la tensiune inversa si protectie termica, plus capacitanta de decuplare pentru cresterea sensibilitatii citirilor ADC. PTC a fost si el marit de la 500mA la 2A. Au fost reduse, in schimb, luminozitatea LED-ului de putere, a LED-ului pin 13 si a LED-urilor TX/RX. A fost inclusa translatie de tensiune de 3.3V si un conector Qwiic la marginea placii ca sa permita conectare rapida la produsele Qwiic bazate pe magistrala I2C. Au fost incluse jumpere pentru pinii A4 si A5 care sunt legati direct la magistrala I2C si pot fi utilizati la deconectarea convertoarelor de nivel logic de la pini.

Pentru utilizatorii avansati a fost adaugat un comutator de tensiune I/O, cunoscut si ca "Red Squirrel". Acum poti selecta usor, cu un deget, tensiunea GPIO, dintre 3.3V si 5V, ceea ce ajuta cand ai un shield sau dispozitive sensibile la 3.3V, precum o interfata SPI, care necesita protectie. Ca sa nu iti sara comutatorul poti folosi putina banda adeziva pentru fixare.

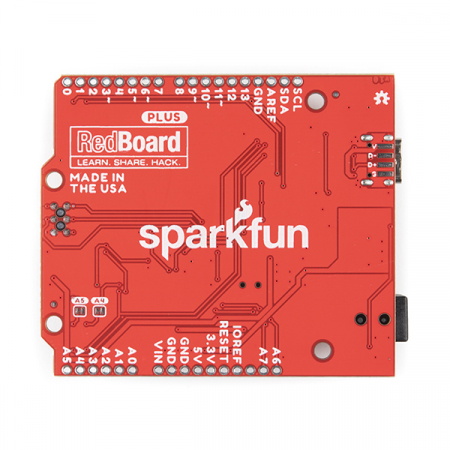

Orificiile PTH sunt etichetate clar de-a lungul terminatiilor mama standard pentru lipirea usoara a firelor. Suporturile de lipire de pe partea inferioara a placii sunt pentru pini de date USB D+/D- cu care poti integra RedBoard Plus intr-un proiect si sa operezi o conexiune USB externa. De asemenea, butonul de resetare este mai inalt.

Placa dezvoltare SparkFun RedBoard Plus poate fi programata printr-un cablu USB-C folosind Arduino IDE. Trebuie doar sa conectezi placa, sa selectezi “Arduino UNO” din meniul placii si poti urca codul. Poti alimenta placa prin USB sau printr-o mufa cilindrica. Regulatorul de tensiune de pe placa suporta orice intre 7VDC si 15VDC.

Specificatii:
  • Microcontroller ATmega328P cu bootloader Optiboot (UNO)
  • Tensiune de intrare
    • 7V pana la 15V prin mufa cilindrica
    • 5V prin USB-C
  • Stabilizatoare de tensiune
    • LM1117 ajustat la 5V
    • AP2112 pentru 3.3V
  • Siguranta PTC resetabila, integrata 5V/2A
  • Convertor CH340G serial-la-USB
  • Comutator de nivel logic intre 3.3V si 5V
  • 22x Pini digitali I/O (6x iesiri PWM, 8x intrari analogice, 1x UART, 1x I2C, 1x SPI)
    • 1x Conector Qwiic
    • Jumpere A4/A5
  • 2x3 terminatie ISP
  • 32kB memorie Flash
  • 16MHz frecventa procesor
  • Constructie SMD
  • Compatibilitate shield R3
  • Buton resetare imbunatatit
