Adafruit ESP32-S3 Reverse TFT Feather - 4MB Flash, 2MB PSRAM, STEMMA QT

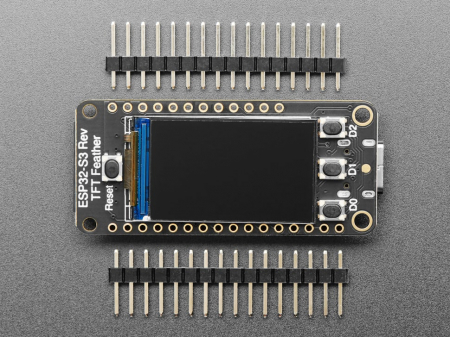

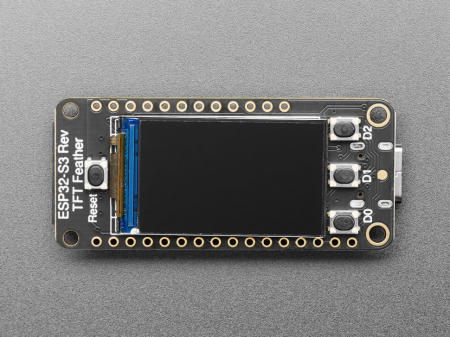

La fel ca Missy Elliot, ne place sa "punem [Feather] jos, sa il intoarcem si sa il inversam" si asta este exact ceea ce am facut cu aceasta noua placa de dezvoltare. Este practic ESP32-S3 TFT Feather, dar cu display-ul color TFT 240x135 pe partea din spate, nu pe cea din fata. Asta il face minunat pentru proiectele montate pe panou, mai ales ca avem si spatiu pentru 3 butoane. Este ca o placa de dezvoltare a interfetei de afisaj all-in-one, alimentata de fantasticul modul WIFI ESP32-S3.
​
Acest Feather vine cu USB nativ si 4 MB Flash + 2 MB de PSRAM, deci este perfect pentru utilizare cu CircuitPython sau Arduino cu WiFi ieftin. USB nativ inseamna ca poate functiona ca o tastatura sau un disc. WiFi inseamna ca este minunat pentru proiectele IoT. Si Feather inseamna ca lucreaza cu comunitatea larga de Feather Wings pentru extensibilitate.
​
ESP32-S3 este o solutie System-on-Chip (SoC) Wi-Fi/BLE de 2,4 GHz, cu putere redusa, foarte integrata, care are incorporat USB nativ, precum si alte tehnologii noi interesante, cum ar fi masuratorile de distanta Time of Flight si accelerarea AI. Cu performanta sa de ultima ora in materie de putere si RF, acest SoC este o alegere ideala pentru o varietate larga de scenarii de aplicare legate de Internetul lucrurilor (IoT), electronice purtabile si case inteligente.
​
Feather ESP32-S3 are un cip dual-core de 240 MHz, deci este comparabil cu dual-core-ul ESP32. Cu toate acestea, nu exista suport pentru Bluetooth Classic, doar pentru Bluetooth LE. Acest cip este un mare pas inainte fata de ESP32-S2! Acest mini-modul ESP32-S3 pe care il folosim pe Feather vine cu flash de 4 MB si 2 MB PSRAM, precum si cu multe 512KB de SRAM, deci este perfect pentru utilizare cu suport CircuitPython sau ori de cate ori sunt necesare buffere masive: pentru acces rapid la memorie folositi SRAM, pentru acces mai lent, dar cu mai mult spatiu folositi PSRAM. Este, de asemenea, minunat pentru utilizare in ESP-IDF sau cu suport Arduino.
​
TFT-ul color este conectat la pini SPI si utilizeaza pini suplimentari pentru control care nu sunt expusi la pad-urile de iesire. Este acelasi display pe care il vedeti aici, cu 240x135 pixeli si este IPS, asa ca obtineti o culoare stralucitoare din orice unghi. Lumina din spate este de asemenea conectata la un pin separat, asa ca puteti modula lumina din spate sus si jos dupa cum doriti.
​
Pentru utilizari cu putere redusa, Feather are un al doilea regulator de 3,3V cu cadere redusa. Regulatorul este controlat cu un pin GPIO pe linia de activare si poate opri alimentarea la portul Stemma QT si TFT. Exista si un pin de alimentare separat pentru NeoPixel care poate fi utilizat pentru a-l dezactiva pentru o putere inactiva si mai mica. Cu totul oprit si in modul de somn profund, Feather TFT utilizeaza aproximativ 100uA de curent.
​
Caracteristici:
​
Procesor ESP32-S3 Dual Core 240MHz Tensilica - urmatoarea generatie de ESP32-Sx, cu USB nativ deci poate actiona ca tastatura/soric, dispozitiv MIDI, unitate de disc, etc!
Modulul mini are certificare FCC/CE si vine cu 4 MByte de Flash si 2 MByte de PSRAM - puteti avea buffere de date imense
Color 1.14" IPS TFT cu 240x135 pixeli - display stralucitor si colorat cu chipset ST7789 care poate fi vazut din orice unghi.
Trei butoane tactile de utilizator - D0, D1 si D2. D0/BOOT0 este utilizat si pentru a intra in modul bootloader ROM daca este necesar.
Optiuni de alimentare - USB tip C sau baterie Lipoly
Incarcare incorporata a bateriei atunci cand este alimentat peste USB-C
Monitorizare baterie Lipoly - cipul MAX17048 monitorizeaza activ bateria pentru voltaj si stare de incarcare / raportare procentuala peste I2C
Butonul Reset si DFU (BOOT0) pentru a intra in bootloader ROM (care este un port serial USB, deci nu aveti nevoie de un cablu separat!)
Pin de iesire debug serial (optional, pentru verificarea consolei de debug hardware)
Conector STEMMA QT pentru dispozitive I2C, cu putere comutabila, asa ca puteti intra in modul de putere redusa.
LED-uri On/Charge/User + status NeoPixel cu putere controlata de pin pentru utilizare cu putere redusa
Prietenos cu puterea redusa! In modul de somn profund, putem ajunge la un consum de curent de 40~50uA de la conexiunea Lipoly. Curentul inactiv provine de la regulatorul de putere, cipul ESP32-S2 si monitorul Lipoly. Opriti NeoPixel si alimentarea externa I2C/TFT pentru cel mai mic consum de curent inactiv.
Functioneaza cu Arduino sau CircuitPython
