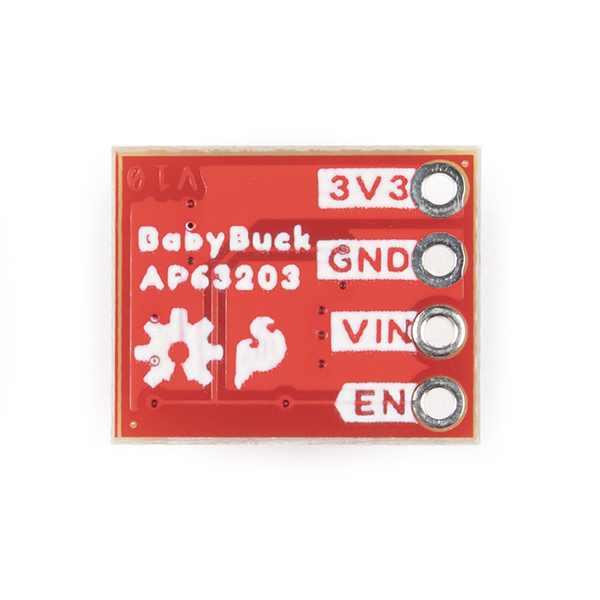

Breakout regulator SparkFun BabyBuck 3.3V (AP63203)

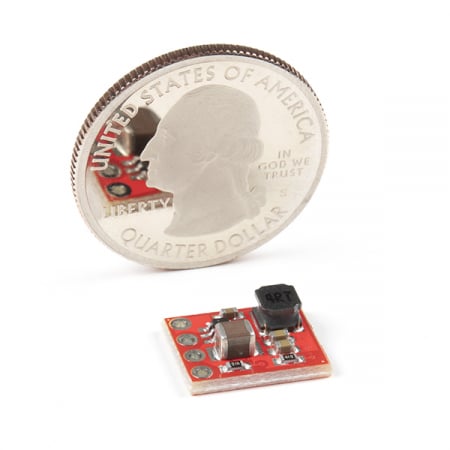

Placa breakout regulator SparkFun BabyBuck 3.3V (AP63203) vine cu AP63203 de la Diodes si foloseste un convertor buck sincron, de 2A, ce suporta un interval mare de tensiune de intrare, intre 3.8V si 32V, precum si MOSFET 125mΩ de putere mare partea High/MOSFET 68mΩ de putere mare partea Low pentru conversie DC/DC step-down de inalta eficienta. Toate acestea sunt "inghesuite" intr-un profil mic, un pachet TSOT26 integrat intr-o placa de 1 x 1.3 cm.

Spre deosebire de modelul Buck, placa breakout regulator SparkFun BabyBuck 3.3V (AP63203) sacrifica flexibilitatea optiunii de putere pentru mai mult spatiu. Utilizeaza, insa, orificiile placate pentru puterea de intrare si de iesire. Cu cateva terminatii de unghi drept problema este rezolvata.

Specificatii:

• VIN 3.8V la 32V
• VOUT 3.3V
• Pana la 2A curent de iesire continuu
• Tensiune de referinta: 0.8V ± 1%
• Curent de repaus foarte mic: 22µA
• Frecventa de comutare - 1.1MHz
• Suporta Modulare Impuls Frecventa (PFM)
  • Pana la 80% eficienta la 1mA sarcina usoara
  • Pana la 88% eficienta la 5mA sarcina usoara
• Tensiune de iesire fixa - 3.3V
• Constructie driver de poarta patentata pentru cea mai buna reducere EMI
• Spectru de Raspandire a Frecventei (FSS) pentru reducerea EMI
• Prag de activare precis pentru ajustarea UVLO
• Circuit de protectie
  • Protectie supratensiune
  • Limita curent de varf ciclu-dupa-ciclu
  • Inchidere termica
