Breakout stabilizator SparkFun BabyBuck 5V (AP63357)

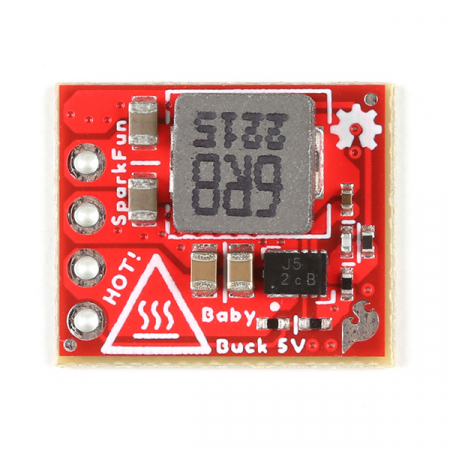

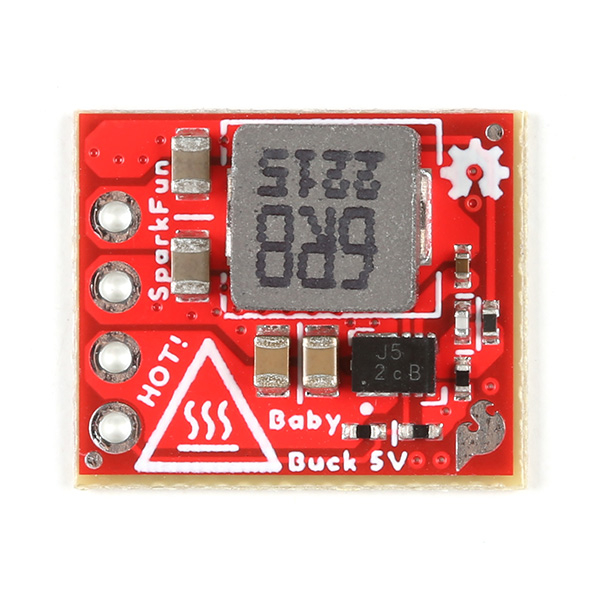

Placa BabyBuck:

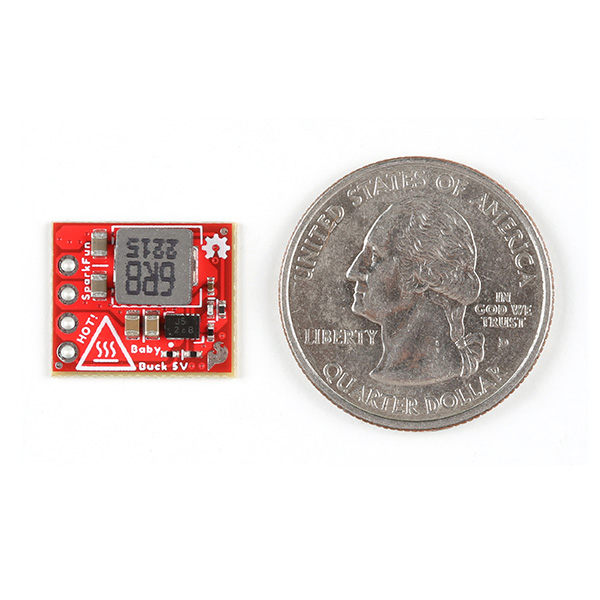

• Format PCB de 1,60 cm x 1,32 cm

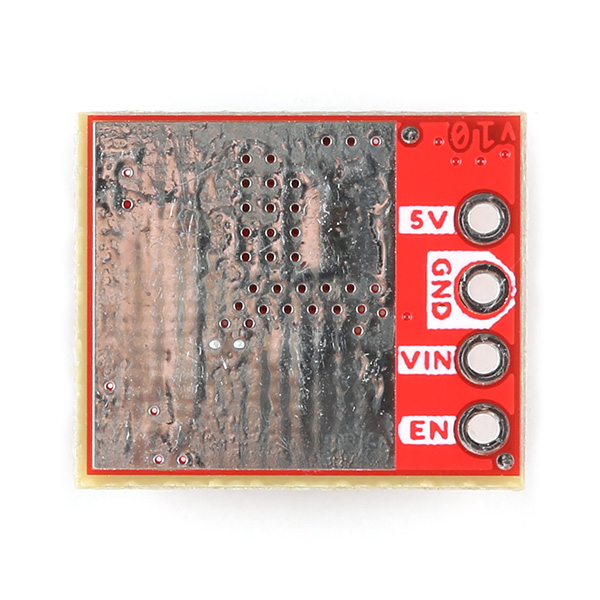

• Patru pini PTH spațiați la 2.54mm
• VIN - Intrarea de alimentare (de la 6V la 32V)
• GND - Sol comun
• VOUT - Ieșirea de alimentare (5V reglat)
• EN - Activare (ridicare la nivel înalt pentru activarea ieșirii de alimentare)
• Placă din cupru, placată, de 1,27 cm x 1,52 cm (pentru disipatoare de căldură)

Specificatii AP63357:

• VIN de la 3,8V la 32V
• 3,5A Curent continuu de ieșire
• Tensiunea de referință: 0,8V ± 1%
• Curent mic de repaus (22µA) (modulatie impuls frecvență)
• Frecvență de comutare de 450kHz
• Suportă impuls frecventa (PFM)
• Eficiență de până la 86% la încărcare ușoară de 5mA
• Driver gate pentru reducerea EMI
• Spectru de raspandire a frecventei (FSS) pentru reducea EMI
• Modul "low-dropout" (LDO)
• Indicator de alimentare cu rezistență internă de 5MΩ
• Prag de activare de precizie pentru ajustarea UVLO
• Circuit de protecție:
  • Blocare la tensiunea de intrare sub pragul minim (UVLO)
  • Protecție la tensiunea de ieșire sub pragul minim (UVP)
  • Limită curent de varf ciclu-per-ciclu
  • Oprire termică
