Acest

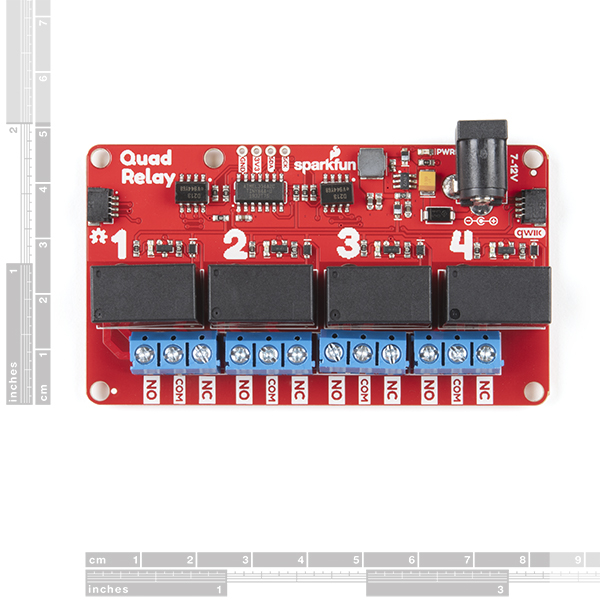

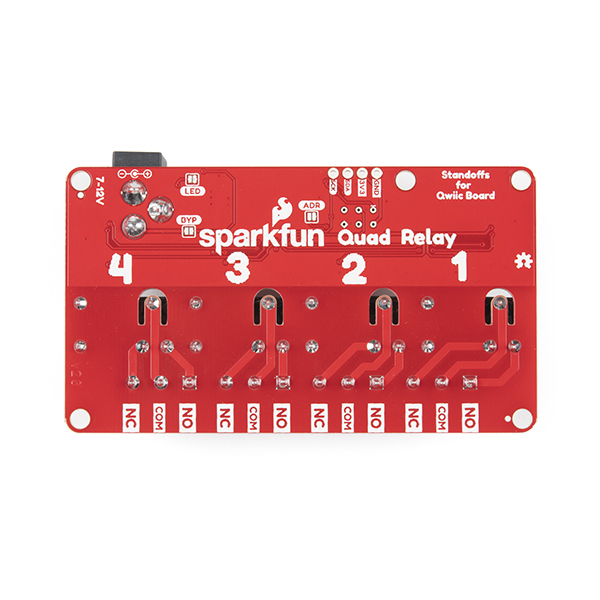

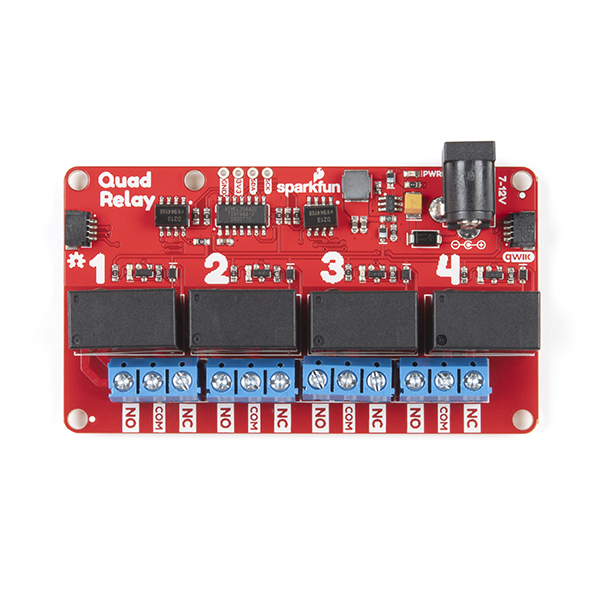

modul releu cvadruplu SparkFun Qwiic Quad Relay este o placa accesoriu unica pentru comutarea a patru dispozitive de inalta putere de la Arduino sau alt microcontroller de putere joasa, folosind I2C. La o prima privire, releul cvadruplu are patru relee individuale evaluate la maxim 5A per canal, la 250VAC sau 30VDC. Fiecare canal are propriul LED color, serigrafie pentru identificare usoara si terminale cu surub pentru conexiune optionala. Folosind sistemul practic Qwiic, nu trebuie sa lipesti nimic pentru conectarea la restul sistemului tau.
In centrul acestui
modul releu cvadruplu SparkFun Qwiic Quad Relay se afla un ATtiny84 care preia diferite comenzi pentru comutarea celor patru relee. Adresa I2C de la ATtiny84 este configurabila prin software ca sa poti lega in serie peste 100 astfel de relee. Poti folosi terminatia care expune cele patru linii I2C in locul conectorilor Qwiic. Nu in ultimul rand, conectorul coaxial este potrivit la adaptoarele de perete din intervalul 7-12V iar jumper-ul care echipeaza placa pe partea inferioara poate fi folosit la adaptoarele de perete la 5V.
Lucrul cu tensiuni inalte poate fi periculos. Placa de circuit vine cu mai multe elemente de siguranta inclusiv urme de semnal late pentru amperaj mare, izolare la sol intre releu si circuite, precum si o zona frezata in jurul pinului comun al releului. Cu toate aceste elemente de siguranta incluse pe modul, acesta ramane, totusi, un accesoriu destinat utilizatorilor experimentati in tensiunile inalte AC.
Specificatii:
- Patru relee JZC-11F 5A la 250VAC, 30VDC
- Fiecare releu are propriul LED colorat si etichete imprimate serigrafic pentru identificare usoara
- Elemente de siguranta
- Izolare la sol a releelor
- Strat de aer in jurul pinului comun de la relee
- Urme de semnal late pe pinii releelor pentru depasirea curentului de 5A
- ATtiny84A
- Comenzi I2C pentru comutarea releelor individual sau simultan
- Comenzi I2C pentru deschiderea/inchiderea releelor
- Doua adrese I2C: 0x6D (implicita), 0x6C
- Adresa I2C este configurabila prin softare
- Toate comenzile sunt listate in codul-exemplu
- Terminale cu surub
- Fir de grosime 26-14 AWG
- Consum maxim de curent: ~250mA
- Vin prin mufa coaxiala: 7V - 12V
- Vin prin mufa coaxial cu jumper-ul de trecere inchis: 5V
