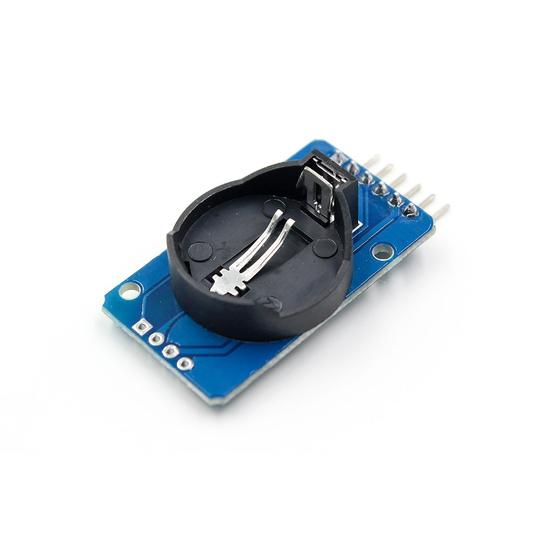

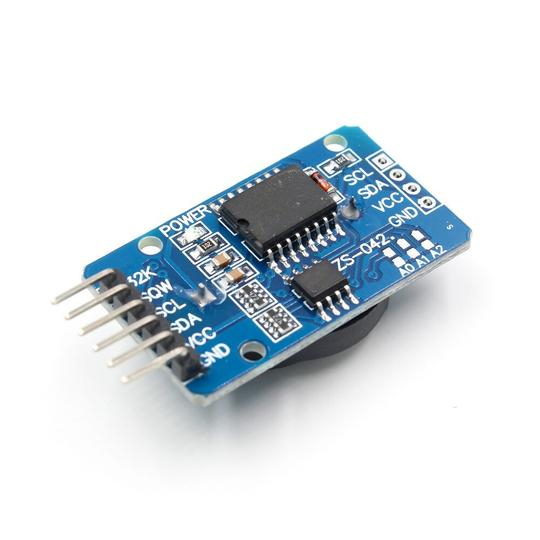

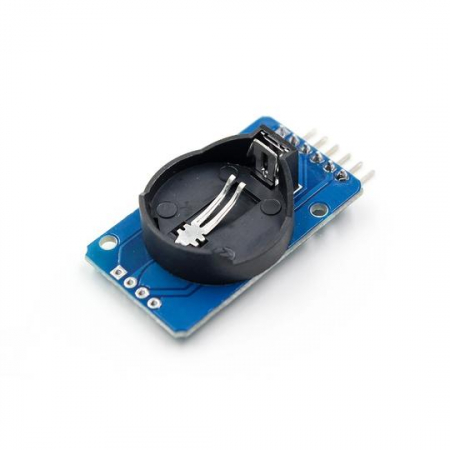

DS3231 AT24C32 IIC Modul Precision RTC Modul cu baterie CR2032

DS3231 este un ceas cu timp real (RTC) I2C foarte precis si cu cost redus, dotat cu un oscilator cu cristal compensat termic (TCXO) si cristal integrat. Dispozitivul include o intrare pentru baterie, care permite mentinerea precisa a timpului in cazul intreruperii alimentarii principale. Oscilatorul integrat imbunatateste precizia pe termen lung a dispozitivului si reduce numarul de componente necesare in productie. DS3231 este disponibil in versiuni pentru temperaturi comerciale si industriale, folosind un pachet SO de 16 pini si 300mil.

RTC mentine informatii despre secunde, minute, ore, ziua, data, luna si anul. In cazul lunilor cu mai putin de 31 de zile, data de sfarsit va fi ajustata automat, incluzand corectii pentru anul bisect. Ceasul functioneaza in formatul de 24 de ore sau in formatul de 12 ore cu indicatie AM/PM. Dispozitivul ofera doua ceasuri cu alarma configurabile si un calendar cu iesire semnal cu unda patrata.

O referinta de tensiune cu compensare termica si un circuit comparator monitorizeaza starea alimentarii VCC pentru a detecta intreruperile de curent, pentru a furniza o iesire de reset si, daca este necesar, pentru a comuta automat la alimentarea de rezerva. In plus, pinul /RST este monitorizat pentru generarea manuala a resetarii microprocesorului.

In afara de precizia ridicata si mentinerea timpului, DS3231 are si alte caracteristici care imbunatatesc functionalitatea sistemului gazda si ofera o gama larga de optiuni. Dispozitivul integreaza un senzor de temperatura digital foarte precis, la care se poate accesa prin interfata I2C. Precizia acestui senzor de temperatura este de ± 3°C. Circuitul integrat de control al alimentarii poate detecta si gestiona automat alimentarea principala si standby (adica bateria cu tensiune scazuta) pentru a comuta intre sursele de alimentare. In cazul intreruperii alimentarii principale, dispozitivul poate continua sa furnizeze timp si temperatura precise, fara a fi afectat performanta. Cand se restabileste alimentarea principala sau tensiunea revine in intervalul permis, functia de resetare pe cip poate fi utilizata pentru a reporni microprocesorul sistemului.
