Modulul

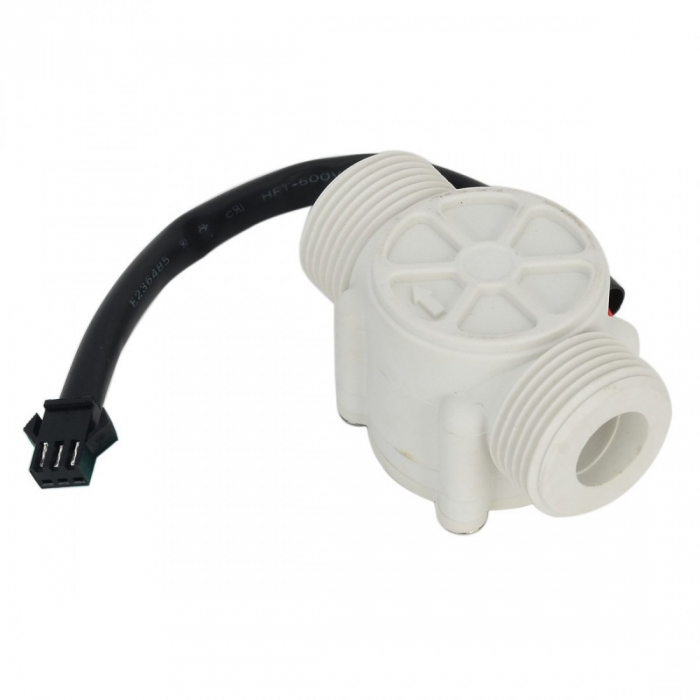

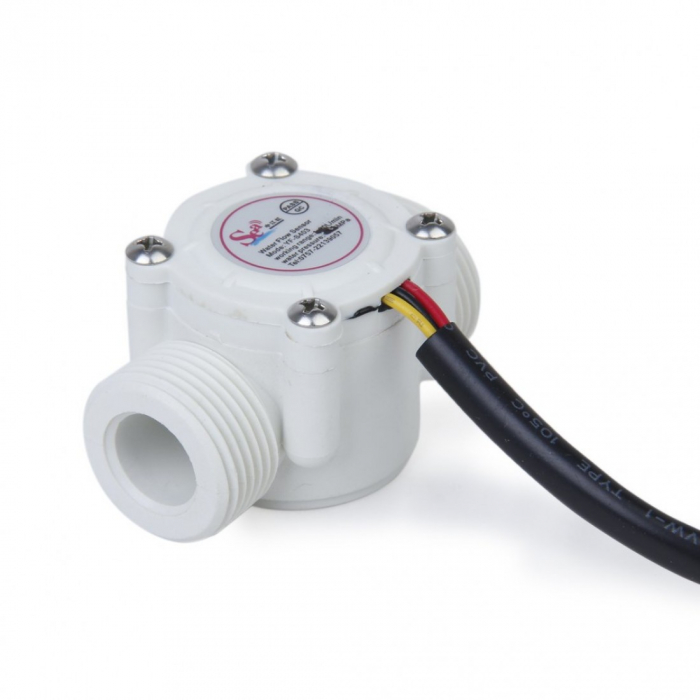

senzor debit apa YF-S403 G3 / 4 1-30L / min 5-24V este format in principal dintr-o supapa din plastic, un rotor de flux de apa si un senzor de curent Hall. Rotatia rotorului magnetic si viteza de rotatie se schimba odata cu modificarea fluxului, iar iesirea senzorului Hall corespunde semnalului de impuls, care este transmis inapoi la controler, pentru a determina marimea fluxului de apa si pentru a fi controlata.
Modulul se instaleaza la intrarea apei calde pentru a detecta fluxul de apa. Cand apa trece prin magnetic, acesta se roteste, iar viteza se va schimba odata cu modificarea fluxului. Senzorul de curent Hall va transmite semnalul de impuls corespunzator inapoi la controler, care va controla fluxul. Poate fi utilizat pentru boilere, masini de vanzare de apa, dispozitive de masurare a fluxului.
Caracteristici:
- Usor, de dimensiuni mici, usor de instalat.
- Incastrat cu ax de turbina, din otel inoxidabil, durabil.
- Inelul de etansare cu structura de forta superioara si inferioara nu scurge niciodata.
- Fara socuri violente si eroziune chimica.
- Nu este necesar sa fie aruncat sau lovit.
- Montat vertical, nu ar trebui sa depaseasca o inclinare de 5 grade.
- Temperatura mediei nu trebuie sa depaseasca 120 ℃.
Conexiuni de fir:
- Rosu: pozitiv (+)
- Galben: iesire semnal
- Negru: negativ (-)
Aplicatii:
Modulul
senzor debit apa YF-S403 G3 / 4 1-30L / min 5-24V poate fi utilizat in sistemele de incalzire a apei, dozatoarele de apa automate si alte echipamente de masurare a fluxului.
Specificatii:
- Cea mai mica tensiune de lucru DC 4,5 5V - 24V
- Curent maxim de operare 15 mA (DC 5V)
- Interval de tensiune de lucru DC 5 - 18V
- Capacitate de incarcare ≤ 10 mA (DC 5V)
- Temperatura de lucru ≤ 80 ℃
- Interval de umiditate de lucru: 35% - 90% RH (fara inghet)
- Presiune permisa: 1,75 MPa
- Temperatura la depozitare: -25 - +80 °C
- Umiditate la depozitare: 25% - 95% RH
- Interval de flux: 1-30L/min
- Filet extern: 19mm
- Dimensiune: 6,2 x 3,5 x 4,1 cm
- Diametru interfata de iesire: 26mm exterior, 12mm interior, 14mm
