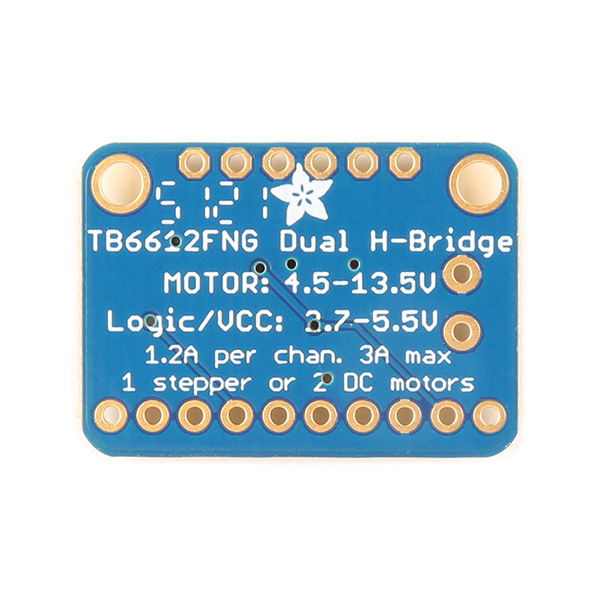

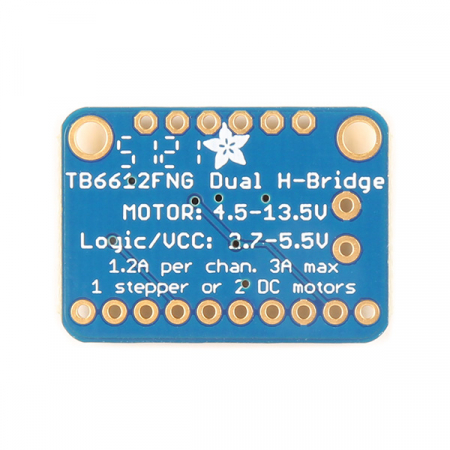

breakout driver motor DC/stepper TB6612 1.2A poti invarti doua motoare DC, controla un motor stepper bipolar sau unipolar, sau porni doi solenoizi cu 1.2A per canal. Placa permite controlul motoarelor fara un shield sau HAT, fiind usor de inclus pe orice breadboard fara lipire sau perma-proto.

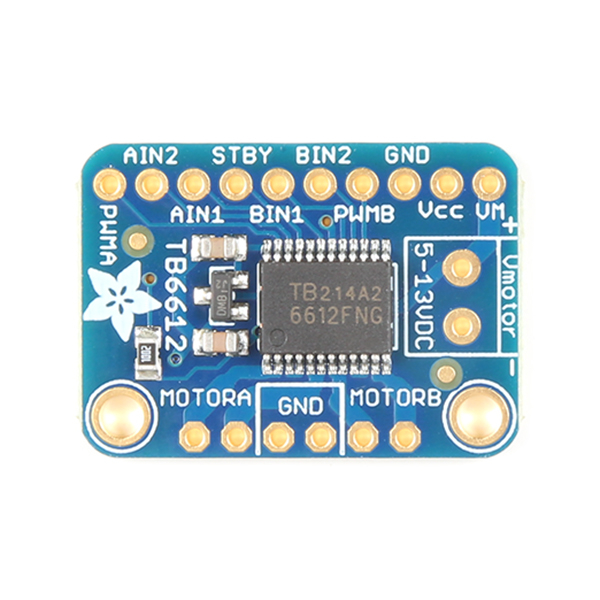

TB6612 este plasat pe o placa breakout, cu un FET de protectie a polaritatii la intrarea de tensiune a motorului si un pull-up pe pinul de activare “standby”. Chipul contine doua punti H complete (patru jumatati de punti H), pentru pornirea a doi-patru solenoizi (numai doi pot fi activi simultan, pe punti opuse), doua motoare DC bidirectionale, sau un motor stepper. Trebuie doar sa fie potrivite pentru 1.2A sau mai putin, care este limita chipului. Suporta, insa, un varf de 3A, dar pentru o scurta durata de timp, precum 20 milisecunde.
O caracteristica ce iese in evidenta la acest driver o constituie diodele de recul, care previn deteriorarea proiectului sau a driverului in cazul reculului inductiv. Placa include doua intrari digitale per punte H (cate una pentru fiecare jumatate a puntii) si o intrare PWM per driver, pentru controlul vitezei motorului. Opereaza la 2.7V-5V logici, iar tensiunea motorului este separata de tensiunea logica. Este potrivit pentru tensiunile de motor de la 4.5V la 13.5V si nu functioneaza satisfacator la motoarele de 3V.
Placa vine asamblata si testata, cu putina terminatie. Mai trebuie facute cateva lipituri pentru atasarea terminatiei pe PCB. Arduino, motoarele si sursa de alimentare nu sunt incluse.
Specificatii:
- Limita curent: 1.2A

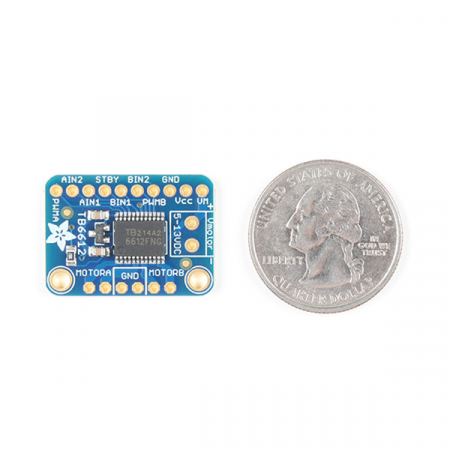

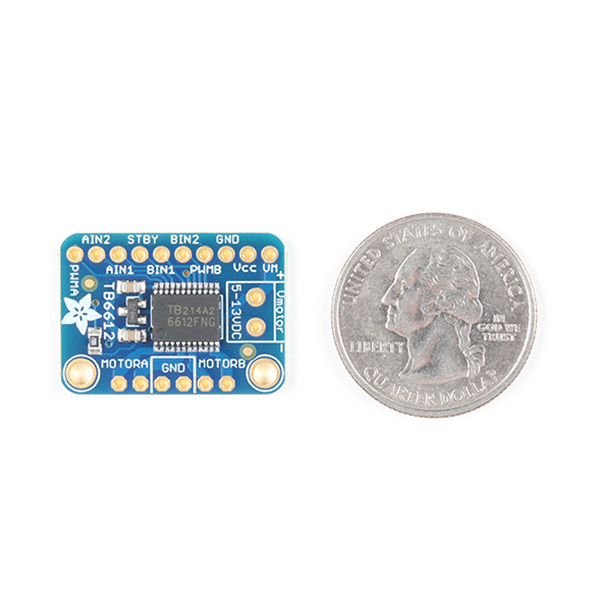

- Dimensiune: 27mm x 19mm x 3mm
- Greutate: 1.8g
