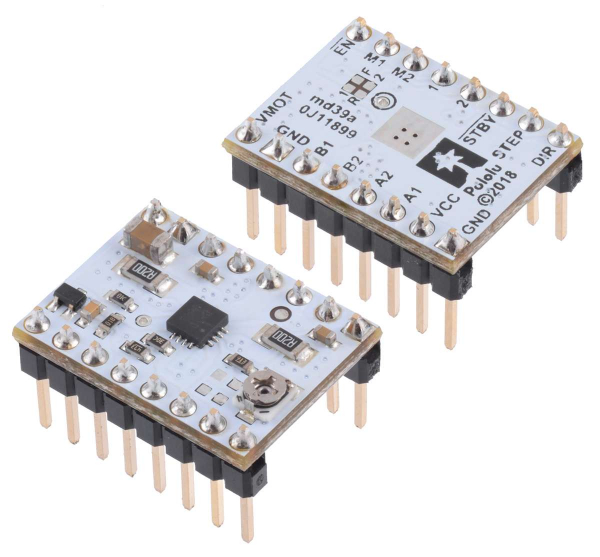

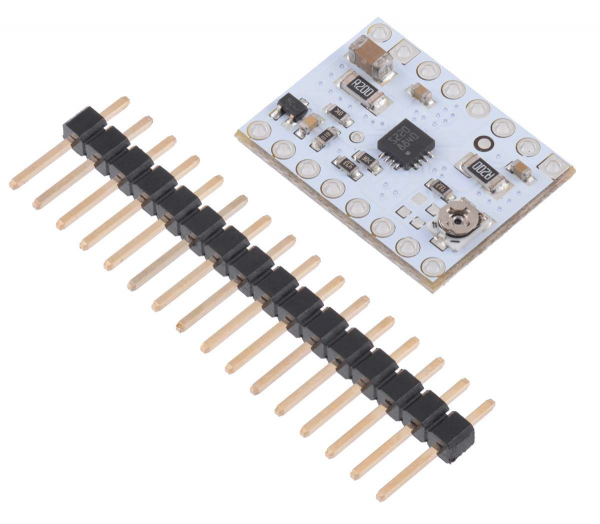

Driver motor stepper STSPIN220

Aceasta placa breakout pentru driverul de motor stepper, bipolar, cu microstepping, STSPIN820 de la STMicro, ofera microstepping pana la 1/256-step si opereaza intre 1.8V - 10V, permitand alimentarea motoarelor stepper cu tensiuni care sunt prea joase pentru alte drivere. Poate oferi aproximativ 1.1 A per faza, continuu, fara disipator termic sau flux de aer fortat (pana la 1.3A varf).


Specificatii:


• Interfata simpla pentru controlul directiei si stepului
• Noua moduri de rezolutii step, pana la 256 microsteps: full-step, half-step, 1/4-step, 1/8-step, 1/16-step, 1/32-step, 1/64-step, 1/128-step si 1/256-step
• Controlul ajustabil al curentului iti permite setarea curentului maxim de iesire ca sa folosesti tensiuni peste nivelul evaluat al motorului stepper si sa obtii rate mai mari
• Tensiunea de alimentare a motorului: 1.8V-10V
• Poate oferi 1.1A per faza, continuu, fara racire aditionala
• Poate interfata direct cu sisteme de 3.3 V si 5 V
• Intrerupere la subtensiune si protectie de supracurent/scurt circuit si supratemperatura

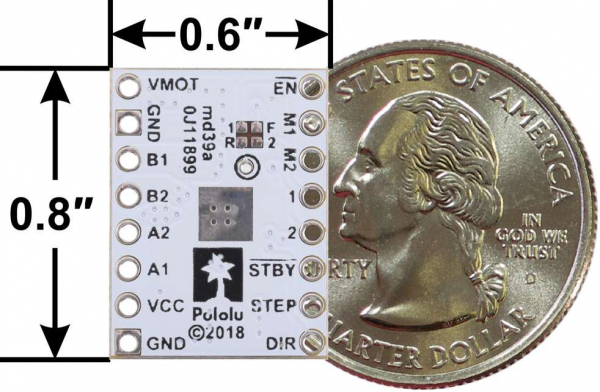

• PCB cu cupru de 1oz, pe 4 nivele pentru o mai buna disipare a caldurii

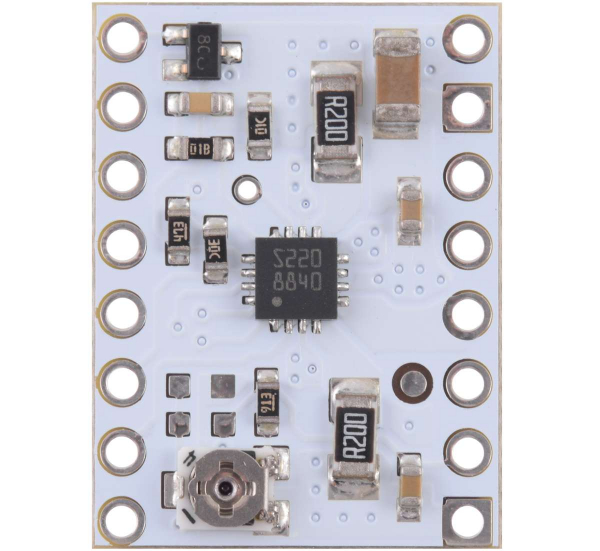

• Placa-suport expusa poate fi lipita si se afla sub circuitul integrat de driver in partea inferioara PCB

Linkuri:​


• Pagina produsului
• Fisa produsului
• Schema
• Diagrama
• Modelul 3D
• Ghid de perforare
• Documentatie si resurse pentru STSPIN820

​
