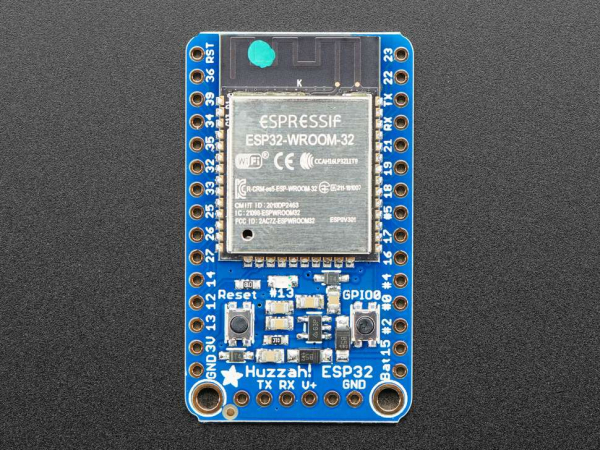

Breakout Adafruit HUZZAH32

Placa breakout Adafruit HUZZAH32 este este versiunea imbunatatita a modelului HUZZAH 8266 dar, in locul ESP8266, foloseste ESP32. Feather ESP32 a fost micsorat prin indepartarea incarcatorului de baterie si a convertorului USB-la-serial. Astfel obtii, practic, un stabilizator, cateva diode pentru protectie, doua butoane si un LED. Pentru unele proiecte, unde pretul si dimensiunea sunt la nivel premium, poti sa programezi aceasta placa prin breakout-ul de cablu FTDI.


De notat ca aceasta placa nu vine cu un chip de conversie USB-la-serial si circuit de resetare automata, ci vei avea nevoie sa conectezi un CP2104 Friend sau un cablu FTDI. Anterior incarcarii codului, trebuie sa setezi modul bootloader prin mentinerea apasata a butonului GPIO #0 si facand click pe butonul Reset, ca apoi sa eliberezi butonul #0.


Modulul din centrul placii breakout contine un chip ESP32 cu doua nuclee, 4MB SPI Flash, antena reglata si restul elementelor necesare ca sa poti beneficia de acest procesor puternic. ESP32 are suport atat pentru WiFi cat si pentru Bluetooth Classic/LE - perfect in orice proiect wireless sau conectat la Internet. ESP32 este un upgrade perfect de la popularul ESP8266. Prin comparatie, ESP32 are mai multi GPIO, o multime de intrari analogice, doua iesiri analogice, mai multe extra periferice (cum ar fi un UART de rezerva), doua nuclee ca sa nu ai nevoie de manager WiFi si un procesor mult mai rapid.


Placa vine complet asamblata si testata, pre-programata cu firmware-ul WSP32 SPI WiFi pe care-l poti folosi in CircuitPython pentru un co-procesor WiFi peste SPI + 2 pini. De asemenea, poti lipi terminatia pentru conectarea la o placa breadboard fara lipire.


Specificatii:


• Microcontrolor dual-core de 240MHz, Tensilica LX6 cu 600 DMIPS
• 520KB SRAM
• Modul WiFi 802.11b/g/n HT40, banda larga, stiva si LWIP
• Bluetooth dual-mode (clasic si BLE)
• 4MB flash in modulul WROOM32
• Antena PCB
• Amplificator analogic cu zgomot foarte mic
• Senzor Hall
• 10x Interfete capacitive
• Oscilator cu cristal, de 32kHz 3x UART (dintre care doua sunt configurate implicit in suportul Feather Arduino IDE, iar una este utilizata pentru bootloading/debug)
• 3x SPI (numai una e configurata implicit in suportul Feather Arduino IDE)
• 2x I2C (numai una e configurata implicit in suportul Feather Arduino IDE)
• 12x Canale de intrare ADC
• 2x I2S audio
• 2x DAC Intrare/iesire PWM/temporizator disponibil pe fiecare pin GPIO
• Interfata de pentru depanare OpenOCD cu tampon TRAX de 32kB
• SDIO master/slave 50MHz
• Suport interfata card SD
• Dimensiune: 44.0mm x 25.5mm x 4.8mm
• Greutate: 5.8g
