Kit Amplificator Audio STA540

Acesta este un kit de amplificator stereo conceput pentru a utiliza circuitul STA540. Odata ce acest kit este asamblat veti obtine un amplificator complet functional, cu doua canale audio, cu un comutator de asteptare, control al volumului si 2 LED-uri. Kitul include, de asemenea, un radiator 6400BG pentru a disipa caldura.

Putere de 2x 38W (4Ω la 18V).

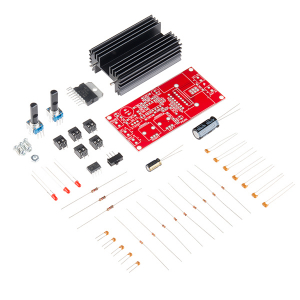

Kit-ul include:

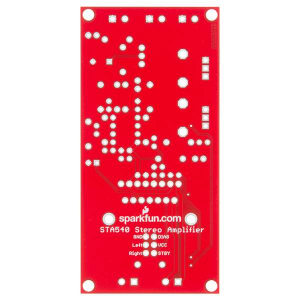

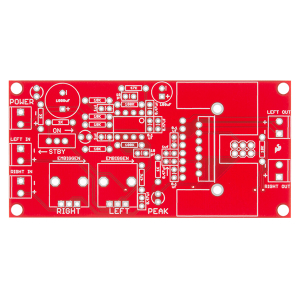

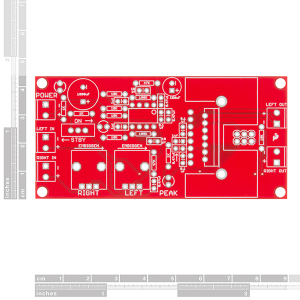

• 1x Cablaj
• 1x STA540 Amplificator de putere
• 1x 6400BG Radiator
• 1x LM358 Amplificator operational
• 3x LED-uri
• 1x SPDT Mini Comutator
• Rezistente:
  • 5x 10K Ohm
  • 3x 1.0K Ohm
  • 2x 47K Ohm
  • 2x 100k Ohm
  • 2x 10k Ohm Potentiometru
• Condensatori:
  • 1x 0.1uF-50V-20%
  • 1x 100uF - 25V
  • 4x 0.47uF-25V
  • 2x 10pF - 200V - 5%
  • 3x 1uF - 50V - -20,+ 80%
  • 1x 1000uF / 25V
• 5x Conector cu 2-Pin - 3,5 mm
• 4x Suporti plastic
• 5x Suruburi
• 1x Piulita
