Sparkfun SparkFun Qwiic OpenLog

99,00 Lei
Stoc: 2
In stoc

Durata de livrare: 1 zi

Limita stoc
- +
Adauga in cos
Cod Produs: MOD-155 Ai nevoie de ajutor? 0731 007 832
Adauga la Wishlist Cere informatii
  • Descriere
  • Review-uri (0)

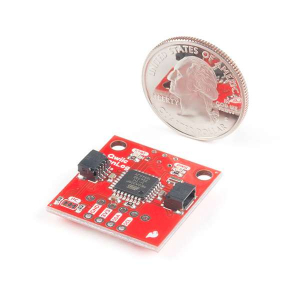

SparkFun Qwiic OpenLog este versiunea mai inteligenta si atragatoare a popularului OpenLog dar, de data asta, interfata seriala originala trece la I2C. Datorita noilor conectori Qwiic, ai acum posibilitatea sa legi in serie mai multe dispozitive I2C si sa le conectezi pe toate fara sa ocupi portul serial.


Qwiic OpenLog poate stoca, sau inregistra, cantitati imense de date seriale si sa se comporte ca o cutie neagra ce inmagazineaza toata informatia generata de proiectul tau, in scopuri stiintifice sau pentru depanare.

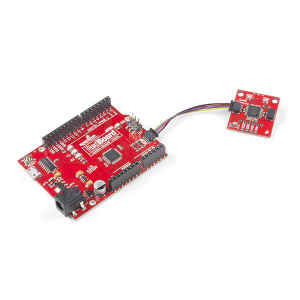

Folosind sistemul Qwiic, nu trebuie sa lipesti nimic ca sa-l conectezi la restul sistemului tau. Totusi, pinii cu spatiere de 0.1” iti ofera posibilitatea sa foloseste o placa breadboard.


La fel ca precedesorul, SparkFun Qwiic OpenLog functioneaza cu un procesor ATmega328, de 16MHz, multumita rezonatorului de pe placa. ATmega328 vine cu bootloaderul Optiboot care ofera compatibilitate intre OpenLog si setarea placii “Arduino Uno” din Arduino IDE. Este important sa stii ca Qwiic OpenLog consuma aproximativ 2mA - 6mA in modul inactiv (cand nu se inregistreaza nimic) insa, in timpul unei inregistrari complete, OpenLog poate consuma intre 20mA si 23mA, in functie de cardul microSD utilizat. Qwiic OpenLog suporta, de asemenea, functia de clock stretching, adica opereaza mai bine decat versiunea originala si poate inregistra date cu pana la 20,000B pe secunda, la 400kHz. Pe masura ce buffer-ul primitor se incarca, OpenLog va opri linia de ceas astfel ca partea de control sa stie ca este ocupat. Odata ce Qwiic OpenLog finalizeaza o sarcina, elibereza ceasul, permitand datelor sa circule in continuare fara corupere.


De notat ca SparkFun Qwiic OpenLog suporta carduri de 64MB - 32GB atat in formatul FAT16 cat si in FAT32.


Specificatii:


  • Inregistrare de date continua la 20,000B pe secunda, fara corupere
  • Compatibil cu I2C de mare viteza, 400kHz

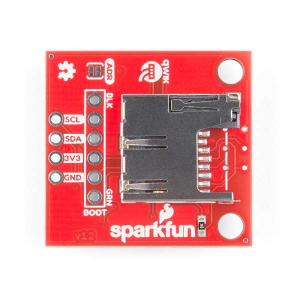

  • Compatibil cu carduri microSD de 64MB - 32GB (FAT16 sau FAT32)
  • Vine cu bootloaderul Uno astfel ca actualizarea firmware-ului se desfasoara simplu
  • Adrese I2C valide: 0x08 la 0x77
  • 2x conectori Qwiic


Linkuri:



Exemple:


  • Exemplul 1 - Scrierea unei inregistrari
  • Exemplul 2 - Crearea si adaugarea unui fisier
  • Exemplul 3 - Crearea unui fisier gol
  • Exemplul 4 - Citirea dimensiunii unui fisier
  • Exemplul 5 - Citirea continutului unui fisier
  • Exemplul 6 - Crearea unui director
  • Exemplul 7 - Citirea continutului unui director
  • Exemplul 8 - Stergerea unui fisier si a directorului
  • Exemplul 9 - Citirea versiunii de firmware
  • Exemplul 10 - Verificarea starii
  • Exemplul 11 - Schimbarea adresei I2C la OpenLog
  • Exemplul 12 - Inregistrare si analiza comparativa rapide


Aceste exemple sunt incluse la instalarea Qwiic OpenLog library.
