Adafruit PiCowbell DVI Output for Pico - Works with HDMI Display

Ding dong! Auzi asta? Este PiCowbell sunand, anuntandu-te ca noul Adafruit PiCowbell DVI Output pentru Pico este pe stoc si gata sa afiseze imagini si grafica de la un microcontroler direct pe un monitor HDMI sau un televizor! De notat ca nu face audio, doar grafica.

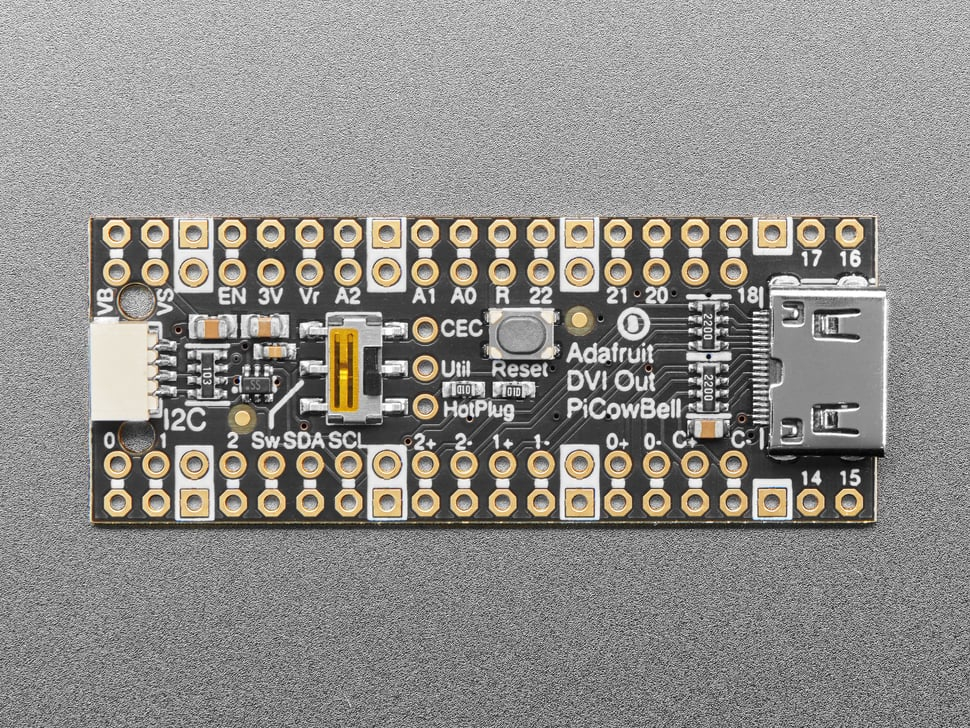

PiCowbell DVI are aceeasi dimensiune si forma ca un Pico si este destinat sa se conecteze dedesubt pentru a face urmatorul tau proiect de iesire video super usor. Conector Mini HDMI pentru utilizare cu cabluri HDMI standard? Da! Conector STEMMA QT / Qwiic pentru I2C rapid? Intr-adevar. Buton de resetare si comutator suplimentar pentru repornirea codului sau modificarea configuratiei?

PiCowbell DVI iti ofera:

Conector JST SH in unghi drept pentru conexiune I2C / Stemma QT / Qwiic. Furnizeaza 3V, GND, IO4 (SDA) si IO5 (SCL). De asemenea, este conectat la sink-ul HDMI (monitor) cu nivel de shiftare, astfel incat EDID poate fi citit. Conector Mini HDMI pentru iesire DVI catre orice afisaj sau monitor HDMI. GPIO6: D2+ GPIO7: D2- GPIO8: D1+ GPIO9: D1- GPIO10: D0+ GPIO11: D0- GPIO12: Clock + GPIO13: Clock - Iesire pini pentru extra HDMI: Utility, CEC si pini HotPlug Buton de resetare - Apasa pentru a reporni programul tau Comutator alunecare - Pe GPIO #3 pentru orice scop doresti. Multe pad-uri pe 'Bell are un pad de gaura duplicat alaturat pentru solder-jumpering Pad-urile de masa au dreptunghiuri de serigrafie alba pentru a le identifica usor Pad-uri placate cu aur pentru o lipire usoara In Arduino, pe care il recomandam, folosim fork-ul nostru de la PicoDVI pentru a crea un framebuffer intern de 320x240 sau 400x240 pixeli de 16 biti care este apoi blitat continuu ca video digital de 640x480 sau 800x480. Orice 'desenezi' pe framebufferul intern de memorie apare instantaneu pe afisajul digital in culori vii. Deoarece biblioteca este o subclasa a AdafruitGFX, va fi familiara celor care au folosit inainte display-urile noastre TFT sau OLED.

Exista, de asemenea, suport pentru iesire DVI in CircuitPython incepand cu 8.1.0b2 - dar retineti ca foloseste multa memorie, asa ca in special daca doriti sa folositi PicoW cu suport WiFi, este probabil ca veti putea doar sa obtineti un afisaj monocrom.

Retineti ca generarea video DVI foloseste un nucleu complet, ambele PIO si 150K (320x240) sau 190K (400x240) de SRAM. Este destul de maximizat, asa ca fiti constient de limitarile resurselor ramase.

Am conectat, de asemenea, pinii I2C ai conectorilor HDMI la SDA/SCL al Pico (printr-un nivel de shiftare sigur) astfel incat sa poti citi EEPROM-ul EDID al afisajelor si am iesit pad-urile CEC si Utility. Pinul Hot Plug Detect este, de asemenea, disponibil. Citeste acest pin pentru a sti cand a fost conectat un afisaj!

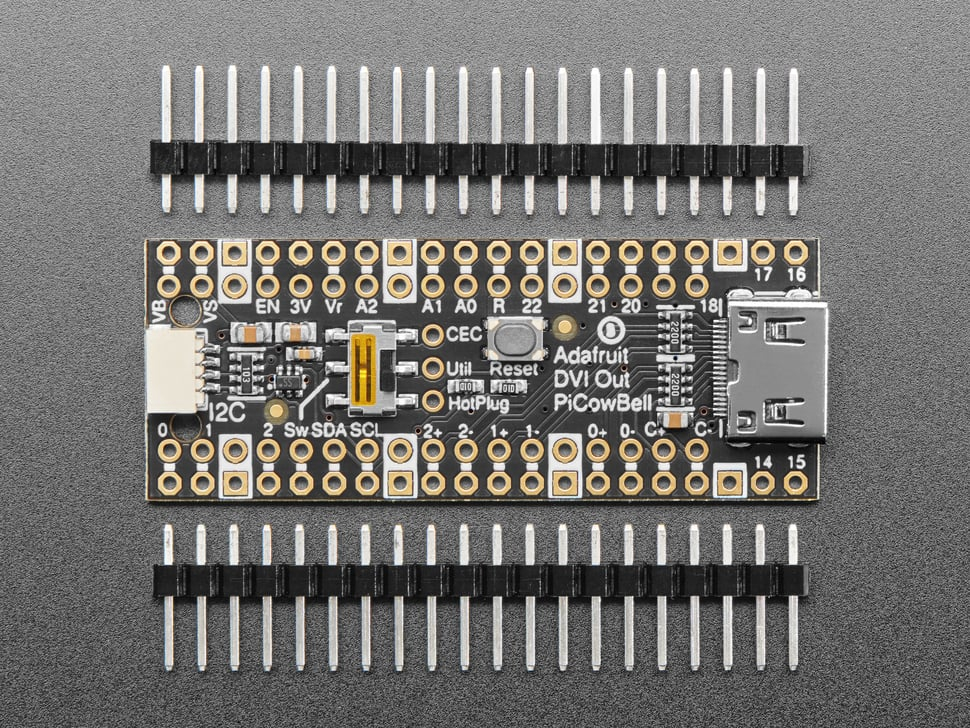

Fiecare comanda vine cu un PCB asamblat si un header. Va trebui sa lipiti headerul singur, dar este o sarcina rapida.

Va rugam sa retineti! Exista multe posibile configuratii si avem diverse headere pe stoc, in functie de cum doriti sa lipiti si sa atasati. In special daca doriti Pico deasupra astfel incat butonul BOOTSEL si LED-ul sa fie accesibile.

Utilizati headerele de stivuire Pico daca doriti sa puteti conecta la o placa de incercare sau alt accesoriu cu prize. Utilizati headerele de priza Pico daca doriti sa conectati direct si sa aveti o conexiune solida care nu are nicio parte care iese. Utilizati headerele scurte de priza pentru un design foarte subtire, dar conectabil; retineti ca veti dori sa taiati headerele Pico sau sa folositi headerele scurte de priza pe Pico pentru a avea un sandwich subtire. Lipiti PCB direct pe headerele Pico - desigur, acesta este foarte compact si ieftin, dar nu veti putea indeparta PiCowbell.
