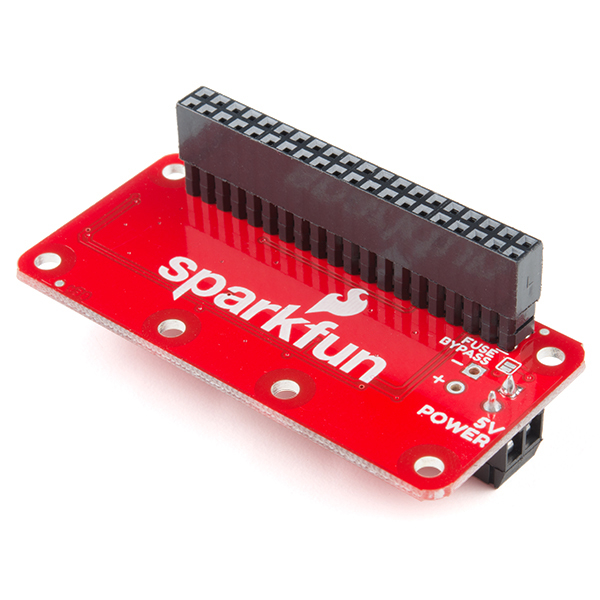

SparkFun Qwiic pHAT v2.0 pentru Raspberry Pi

SparkFun Qwiic pHAT v2.0 pentru Raspberry Pi ofera o cale usoara catre sistemul Qwiic de la SparkFun in timp ce continui sa folosesti Raspberry Pi cu care esti obisnuit. Placa pHAT conecteaza magistrala I2C (GND, 3.3V, SDA si SCL) de la Raspberry Pi la un tablou de conectori Qwiic de pe HAT. Deoarece sistemul Qwiic permite legarea placilor cu adrese diferite in serie, poti stivui cati senzori doresti ca intr-un turn de putere senzoriala.


Qwiic pHAT V2.0 are patru porturi de conectare Qwiic (doua pe o parte si doua vertical), toate amplasate pe aceeasi magistrala I2C. A fost adaugat si un terminal de 5V cu surub pentru alimentarea placilor care au nevoie de mai mult de 3.3V, precum si un buton cu scop general (cu optiunea de oprire a Pi cu un script). De asemenea, orificiile de montaj au fost imbunatatite si sunt acum spatiate pentru acomodarea dimensiunii standard a placii Qwiic, de 2.54 cm x 2.5 cm.


HAT-ul este compatibil cu orice Raspberry Pi care utilieaza terminatia GPIO standard, de 2x20, precum si NVIDIA Jetson Nano si Google Coral.


Nota: Cand plasezi un Raspberry Pi pe pHAT intr-o carcasa (cum este Pi Tin), s-a observat ca placa pHAT nu este complet inserata in pinii terminatiei Pi. Pentru o conexiune sigura, trebuie sa adaugi doua terminatii stivuibile de 1x20 ca sa extinzi pinii.


Specificatii:

• 4x Porturi de conexiune Qwiic
• 1x Terminal cu surub tolerant la 5V
• 1x Buton cu scop general
• Terminatie mama cu 40 pini, compatibila HAT

Linkuri:

• Schema
• Fisierele Eagle
• Dimensiunile placii
• Ghid de conectare
• Pagina informativa Qwiic
• Fisierele hardware GitHub
