SparkFun Qwiic SHIM pentru Raspberry Pi

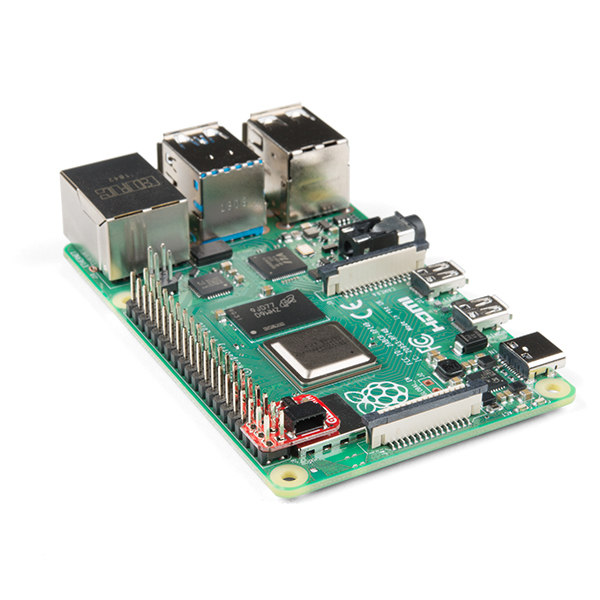

SparkFun Qwiic SHIM pentru Raspberry Pi este un breakout de dimensiuni mici, detasabil, care adauga un conector Qwiic la Raspberry Pi. Formatul SHIM permite conectarea directa in magistrala I2C de la Pi fara lipire iar constructia PCB subtire permite adaugarea pe GPIO de la Pi impreuna cu alte placi HAT.

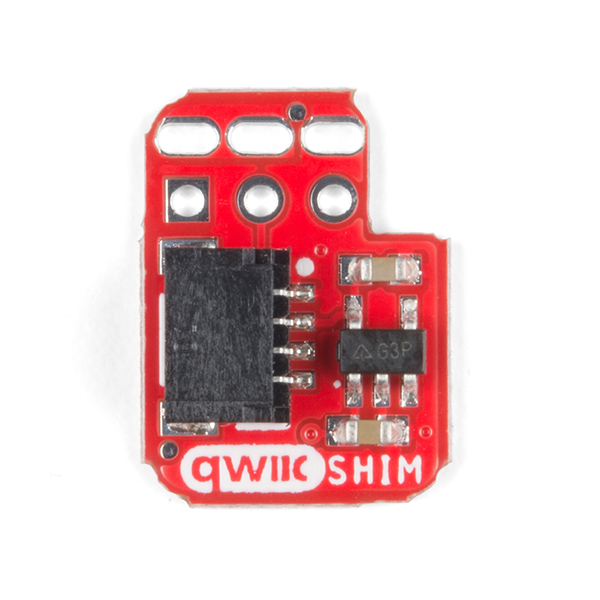

Qwiic SHIM este potrivita atunci cand nu ai nevoie de toate capacitatile pHAT Qwiic pentru Raspberry Pi sau daca vrei sa adaugi un conector Qwiic la Pi dar nu ai spatiu pentru inca un HAT. Qwiic SHIM utilizeaza un conector bazat pe frictiune care incape in terminatia GPIO pentru o conexiune sigura, fara lipire. Are un singur conector Qwiic care se conecteaza la magistrala I2C de la Pi (SDA, SCL, 5V si inpamantare).


Placa SHIM are un stabilizator de 3.3V astfel ca functioneaza cu toate dispozitivele Qwiic. Mai mult, SparkFun Qwiic SHIM pentru Raspberry Pi merge si cu NVIDIA Jetson Nano Developer Kit.


Specificatii:


• Constructie de mici dimensiuni
• Stivuibila HAT
• Incape in carcasa protectoare
• Nu necesita lipire
• Conector Qwiic

Linkuri:


• Schema
• Fisierele Eagle
• Dimensiunile placii
• Ghid de conectare
• Fisierele hardware Github
• Diagrama (PNG)
