Witty Pi 4 Mini - RTC si Managementul Alimentarii pentru Raspberry Pi

Witty Pi 4 Mini este un modul aditional care adauga ceas in timp real (RTC) si managementul alimentarii pentru Raspberry Pi. Acesta poate defini secventa de PORNIRE/OPRIRE a Raspberry Pi si poate reduce semnificativ consumul de energie. Witty Pi 4 Mini este a patra generatie de Witty Pi si dispune de urmatoarele resurse hardware la bord:

Ceas in timp real calibrat de fabrica si compensat pe temperatura cu o acuratete de ±2ppm.
Senzor de temperatura dedicat cu o rezolutie de 0.125 °C.
Microcontroller AVR cu 8 biti (MCU) cu 8 KB flash programabil.

Este un mic modul electronic care poate adauga ceas in timp real si managementul alimentarii pentru Raspberry Pi. Witty Pi 4 Mini este un nou membru al celei de-a patra generatii de Witty Pi, avand formatul bonnet/pHAT.

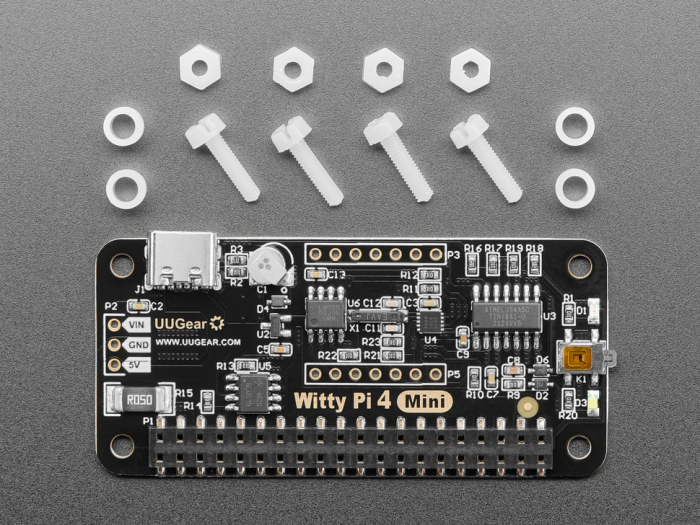

Va rugam sa notati, fotografia noastra de demonstratie il arata cu un ""Header Riser 2x20"" care NU este inclus!

Witty Pi 4 Mini are un design foarte similar cu Witty Pi 4, dar nu vine cu un convertor DC/DC la bord, si utilizeaza un super condensator pentru mentinerea timpului RTC cand nu este conectata o sursa de alimentare. Witty Pi 4 Mini are pe spate puncte de lipire care va permit sa sudati un convertor DC/DC (LDO sau convertor DC/DC de comutatie) acolo.

Ceasul in timp real (RTC) de pe Witty Pi 4 Mini a fost calibrat in fabrica iar firmware-ul Witty Pi 4 Mini efectueaza de asemenea compensarea temperaturii pentru cristal. Acest lucru face ca RTC-ul sa fie foarte precis iar eroarea anuala efectiva este limitata la ±2ppm. Cand Raspberry Pi se porneste, timpul stocat in RTC va suprascrie timpul sistemului. Ca urmare, Raspberry Pi cunoaste ora corecta chiar si fara acces la internet. Puteti programa pornirea si/sau oprirea Raspberry Pi si sa o transformati intr-un dispozitiv controlat de timp. Puteti chiar defini un script de programare pentru a programa o secventa complicata de PORNIRE/OPRIRE pentru Raspberry Pi.

Dupa instalarea Witty Pi 4 Mini pe Raspberry Pi, obtineti unele caracteristici noi uimitoare:

Puteti porni/opri Raspberry Pi cu o singura atingere pe switch.
Dupa oprirea, alimentarea Raspberry Pi si a tuturor perifericelor USB este complet taiata.
Raspberry Pi cunoaste ora corecta, chiar si fara acces la internet.
Raspberry Pi cunoaste temperatura datorita senzorului din cipul RTC.
Puteti programa pornirea/oprirea Raspberry Pi.
Puteti chiar scrie un script pentru a defini o secventa complexa de PORNIRE/OPRIRE.
Monitorizati tensiunea externa si porniti/opriti Raspberry Pi in consecinta.
Witty Pi 4 Mini suporta toate modelele de Raspberry Pi care au header-ul GPIO de 40 de pini, inclusiv A+, B+, 2B, Zero, Zero W, 3B, 3B+, 3A+ si 4 B.

Raspberry Pi comunica cu cipul RTC (PCF85063A), senzorul de temperatura si microcontrollerul de pe Witty Pi 4 Mini prin protocolul I2C. Microcontrollerul are o adresa I2C ajustabila: 0x08 care 'umbreste' celelalte dispozitive I2C asa ca nu va trebui sa va faceti griji cu privire la coliziunile de adrese I2C.
