Senzor de numarare fotoelectric infrarosu

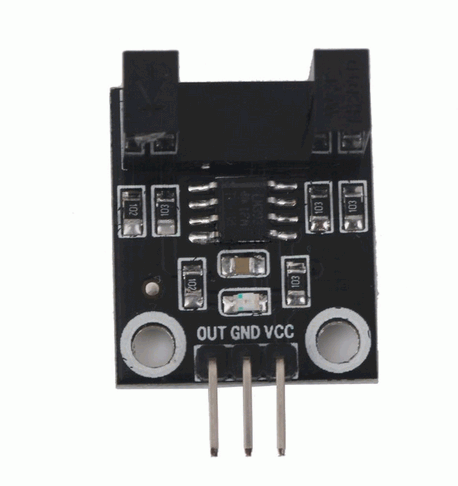

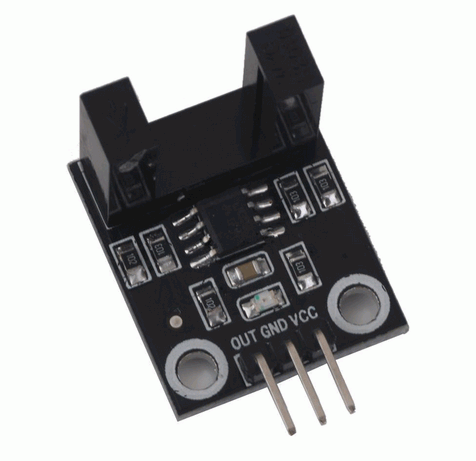

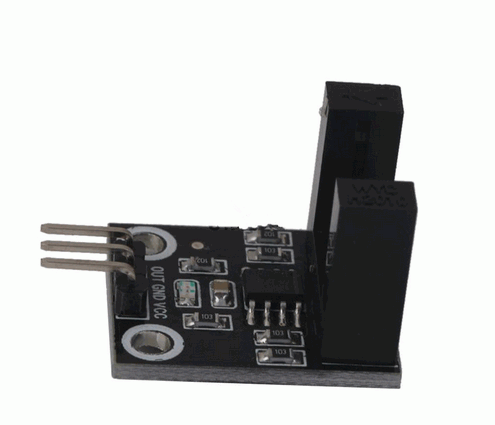

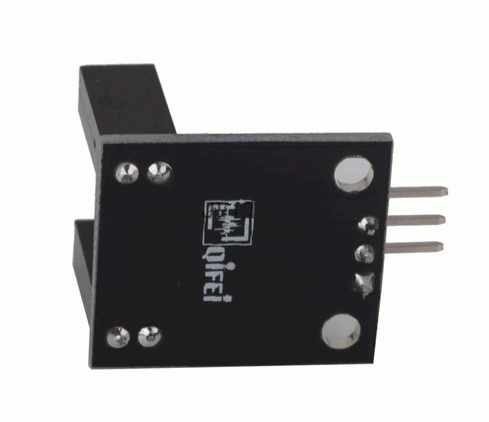

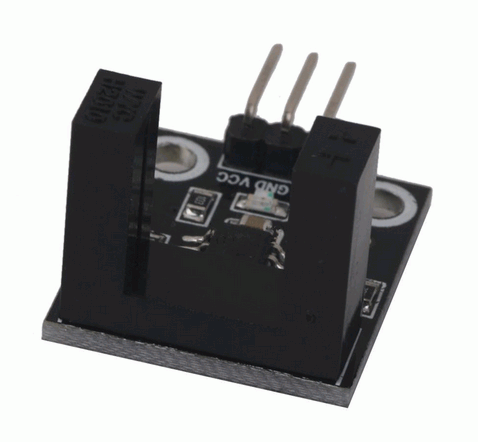

​Acest senzor este un senzor de numarare fotoelectric, de 10 mm, cu chip LM393, cap de corelatie in infrarosu si o tensiune de alimentare de 5V.

Caracteristici:

• Indicator pentru semnal de iesire
• Semnal de iesire pe un singur canal
• Semnalul de iesire efectiv este de nivel jos
• Senzitivitatea este non-ajustabila
• Poate fi folosit la numararea pieselor sau pentru detectia vitezei motorului
• Placa de circuit afiseaza cantitatea de comutare uplor de 10 mm

Functionare:
Cand nu exista niciun obiect in zona senzorului fotoelectric, pinul OUT este la nivel jos si se aprinde LED-ul rosu. Cand este detectat un obiect, pinul OUT este sus iar lumina LED-ului verde nu este de intensitate mare. Portul OUT poate fi conectat direct la MCU, iar MCU poate calcula numarul de rotatii per unitate de timp efectuat de masina mai mica.

Specificatii:

• Chip: LM393
• Tensiunea de alimentare: 5V DC
• Semnal de iesire pe un singur canal
• Slot optocuplor de 10 mm
