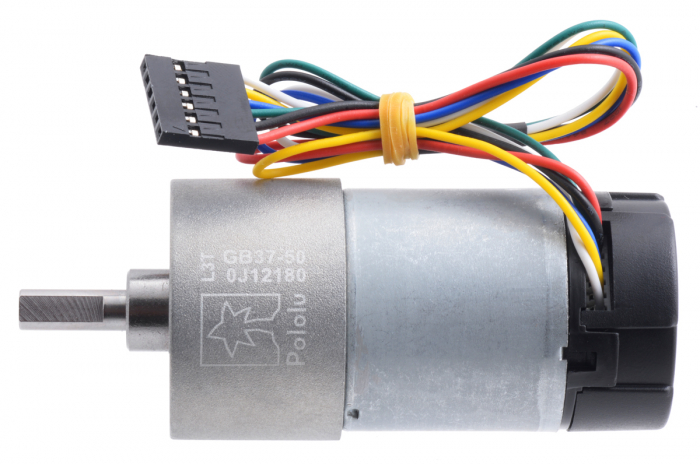

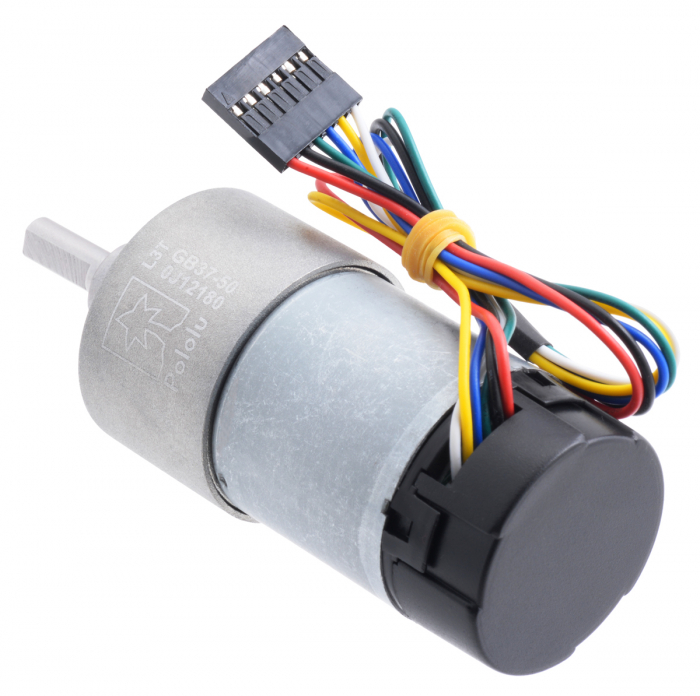

Pololu motor electric 12V, 50:1, 37Dx70L, pinion elicoidal, 64CPR

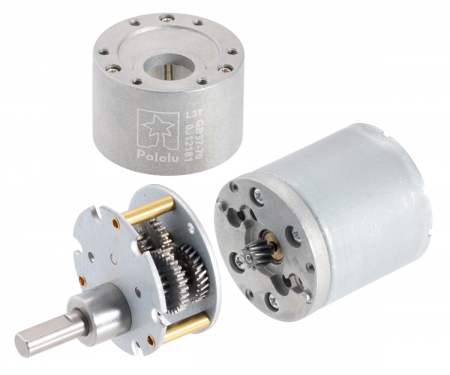

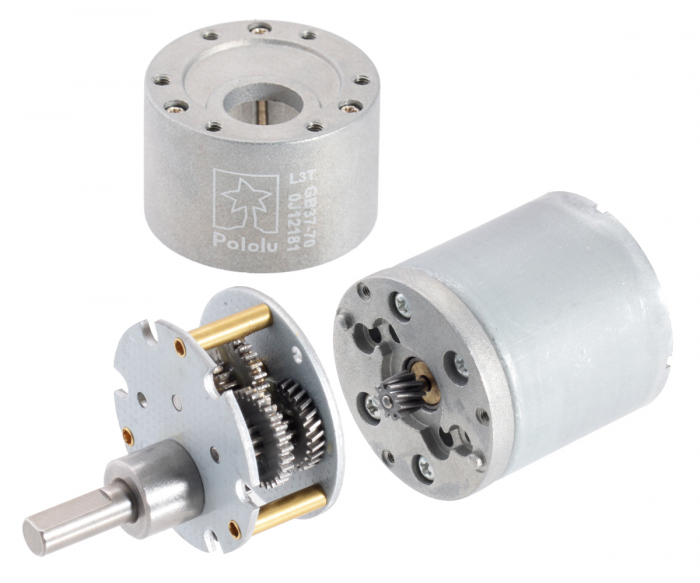

Pololu motor electric 12V, 50:1, 37Dx70L, pinion elicoidal, 64CPR este un model DC puternic, de 12V, cu perii, cu o cutie de viteze metalica 50:1 si codificator in cuadratura pentru o rezolutie la axul motorului de 64 CPR, ceea ce corespunde 3200 CPR la axul de iesire al cutiei de viteze. Cutia de viteze este compusa in principal din roti dintate, insa are roti dintate elicoidale la primul nivel pentru zgomot redus si eficienta crescuta.

Pololu motor electric 12V, 50:1, 37Dx70L, pinion elicoidal, 64CPR are un ax de iesire in forma “D”, cu diametru de 6 mm si lungime de 16 mm.

Specificatii:

• Tensiune: 12 V
• Performanta fara sarcina: 200 RPM, 200 mA
• Extrapolare calare: 21 kg⋅cm, 5.5 A
• Dimensiune: 37D x 70L mm(1)
• Greutate: 205 g
• Diametrul axului: 6 mm(2)
• Raport de transmisie: 50:1
• Viteza fara sarcina la 12 V: 200 rpm
• Curent fara sarcina la 12 V: 0.2 A
• Curent de calare la 12V: 5.5 A(3)
• Cuplu de calare la 12 V: 21 kg cm(3)
• Putere maxima de iesire la 12 V: 10 W
• Viteza fara sarcina la 6 V: 100 rpm(4)
• Curent fara sarcina la 6 V: 0.15 A(4)
• Curent de calare la 6 V: 3 A(4)
• Cuplu de calare la 6 V: 12 kg cm(4)
• Eficienta maxima la 12 V: 51%
• Viteza la eficienta maxima: 180 rpm
• Cuplu la eficienta maxima: 2.2 kg cm
• Curent la eficienta maxima: 0.66 A
• Putere de iesire la eficienta maxima: 4 W
• Lungimea firului: 20 cm(5)
• Codificatori: da
• Rezolutie encoder: 64 CPR

Note:
(1)Lungimea a fost masurata de la fateta cutiei de viteze pana la spatele capacului codificatorului (si nu include axul de iesire).
(2)Axul in forma “D”.
(3)Calarea poate deteriora cutia de viteze. Parametri de calare vin de la o extrapolare teoretica a performantei la sarcini departe de calare. Pe masura ce se incalzeste motorul in timp ce se apropie de o calare, scad cuplul de calare si curentul.
(4)Motorul va opera la 6V insa a fost conceput pentru operare la 12V.
(5)Poate varia cu cativa centimetri.
