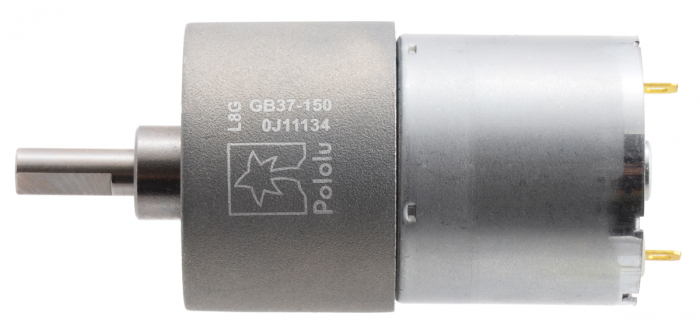

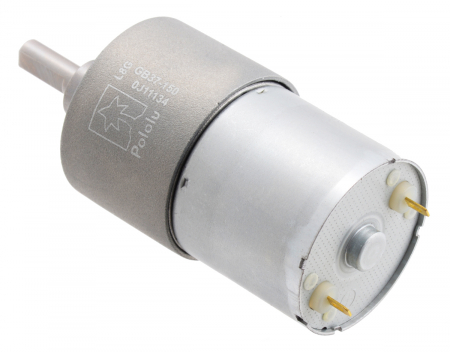

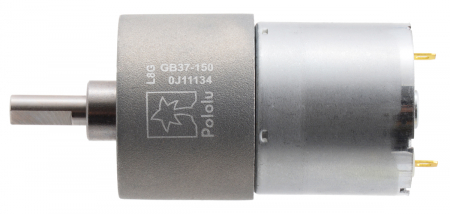

Pololu motor electric metalic 12V, 150:1, 37Dx57L, pinion elicoidal este un model DC puternic, de 12V, cu perii, cu o cutie de viteze metalica 150:1. Cutia de viteze este compusa in principal din roti dintate, insa are roti dintate elicoidale la primul nivel pentru zgomot redus si eficienta crescuta.
Pololu motor electric metalic 12V, 150:1, 37Dx57L, pinion elicoidal are un ax de iesire in forma “D”, cu diametru de 6 mm si lungime de 16 mm.
Specificatii:
- Tensiune: 12 V
- Performanta fara sarcina: 67 RPM, 200 mA
- Extrapolare calare: 49 kg⋅cm, 5.5 A
- Dimensiune: 37D x 57L mm(1)
- Greutate: 195 g
- Diametrul axului: 6 mm(2)
- Raport de transmisie: 150:1
- Viteza fara sarcina la 12 V: 67 rpm
- Curent fara sarcina la 12 V: 0.2 A
- Curent de calare la 12V: 5.5 A(3)
- Cuplu de calare la 12 V: 49 kg cm(3)
- Putere maxima de iesire la 12 V: 6 W(4)
- Viteza fara sarcina la 6 V: 33 rpm(5)
- Curent fara sarcina la 6 V: 0.15 A(5)
- Curent de calare la 6 V: 3 A(5)
- Cuplu de calare la 6 V: 30 kg cm(5)
- Eficienta maxima la 12 V: 44%
- Viteza la eficienta maxima: 58 rpm
- Cuplu la eficienta maxima: 6.5 kg cm
- Curent la eficienta maxima: 0.72 A
- Putere de iesire la eficienta maxima: 3.8 W
- Codificatori: nu
Note:
(1)Lungimea a fost masurata de la fateta cutiei de viteze pana la spatele capacului codificatorului (si nu include axul de iesire).
(2)Axul in forma “D”.
(3)Calarea poate deteriora cutia de viteze. Parametri de calare vin de la o extrapolare teoretica a performantei la sarcini departe de calare. Pe masura ce se incalzeste motorul in timp ce se apropie de o calare, scad cuplul de calare si curentul.
(4)Puterea de iesire la sarcina maxima recomandata, de 10 kg cm; o putere mai mare poate fi atinsa pentru scurte perioade de timp, la sarcini mai mari.
(5)Motorul va opera la 6V insa a fost conceput pentru operare la 12V.
