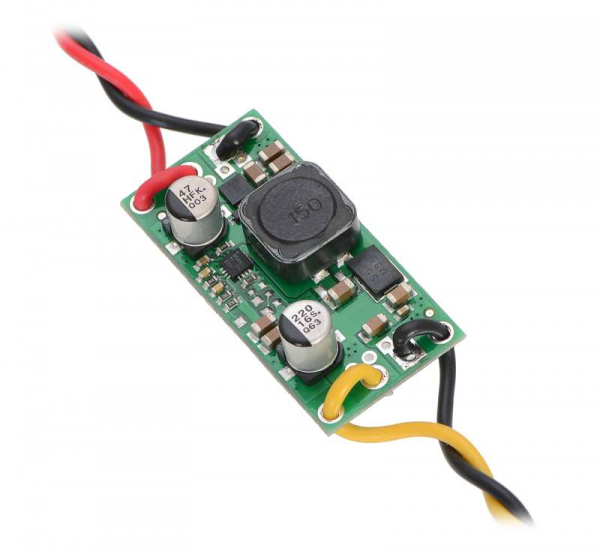

Stabilizator de tensiune step-up/step-down Pololu S18V20F24 24V

Stabilizatorul de tensiune step-up/step-down, Pololu S18V20F24, produce o tensiune fixa, de 24V, de la tensiuni de intrare intre 3V si 30V, permitand un curent de iesire tipic de pana la 2A atunci cand tensiunea de intrare este apropiata de tensiunea de iesire, in timp ce ofera o eficienta intre 80% si 90%. Capacitatea de a transforma atat tensiunea de intrare mai mare cat si tensiunea de intrare mai joasa, il face util in aplicatiile unde tensiunea de alimentare poate varia mult, cum ar fi in cazul bateriilor care pornesc la o tensiune mai mare dar de descarca sub tensiunea regulata.


Aceste regulatoare de tensiune primesc o tensiune intre 3V si 30V pe care o cresc sau scad pentru a produce o tensiune de iesire fixa, de 5V, 6V, 9V, 12V sau 24V, in functie de versiune. Sunt regulatoare de comutare (numite si alimentatoare in comutatie, SMPS, sau convertoare DC-DC) cu o topologie SEPIC, ce au o eficienta tipica intre 80% si 90%, iar curentul de iesire este o functie a tensiunii de intrare, tensiunii de iesire si a eficientei, insa va fi in jurul a 2A cand tensiunea de intrare este apropiata de tensiunea de iesire.


Familia de stabilizatoare S18V20x include cinci versiuni cu tensiune de iesire fixa si doua versiuni cu tensiune de iesire ajustabila: S18V20ALV ofera un interval de iesire intre 4V si 12V iar S18V20AHV ofera un interval intre 9V si 30V. Versiunile diferite ale placii arata similar, astfel ca inscriptia din partea inferioara include un spatiu liber unde poti adauga insemne sau etichete.


Flexibilitatea tensiunii de intrare a acestor regulatoare este potrivita indeosebi in aplicatiile alimentate de baterii, unde tensiunea bateriei porneste deasupra nivelului de tensiune de iesire dorit si scade sub tinta pe masura ce bateria se descarca. Noile pachete si forme de baterii disponibile elimina restrictia ca tensiunea bateriei sa ramana deasupra nivelului necesar, de-a lungul duratei de viata a acesteia. De exemplu: Un suport de baterii de 4 celule, care poate avea o tensiune de iesire de 6V cu baterii alkaline noi sau o tensiune de iesire de 4V cu celule NiMh partial descarcate, pot fi utilizate cu versiunea de 5V a acestui stabilizator pentru alimentarea unui circuit de 5V. O baterie de 9V de unica folosinta ce alimenteaza un circuit de 5V poate fi descarcata pana la sub 3V in loc sa se termine la 6V, cum este in cazul stabilizatoarelor liniare sau de tip step-down.


Versiunea de 6V a acestui stabilizator poate fi utilizata pentru activarea mai multor optiuni de alimentare pentru un proiect servo hobby. Curentul de repaus fara sarcina va fi in jur de 1mA pentru majoritatea combinatiilor de tensiuni de intrare si de iesire, desi combinarea unei tensiuni de iesire foarte inalte si a unei tensiuni de intrare foarte scazute (ca la cresterea de la 3V intrare la 30V iesire) poate produce curenti de repaus de ordinul a catorva zeci de miliamperi.


Pin-ul ENABLE poate fi utilizat pentru a pune placa in stare de putere joasa pentru a reduce curentul de repaus la 10-20µA per Volt la VIN (de exemplu, aproximativ 30µA cu 3V intrare si 500µA cu 30V intrare).


Acest stabilizator are protectie de tensiune inversa, protectie de supracurent, intrerupere termala (cu activare tipica la 165 grade Celsius) si blocare la subtensiune, la ultima regulatorul intrerupandu-se automat atunci cand tensiunea de intrare este sub 2.5V (tipic).


Caracteristici:


• Tensiune de intrare: 2.9V-32V (1)
• Tensiune de iesire fixa, de 5V, 6V, 9V, 12V sau 24V cu acuratete 4%
• Curent de iesire maxim tipic: 2A (cand tensiunea de intrare este apropiata de tensiunea de iesire)
• Protectie tensiune inversa (pana la 30V), protectie supracurent, intrerupere la supra-temperatura si blocare la subtensiune
• Eficienta tipica intre 80%-90%, in functie de tensiunea de intrare, tensiunea de iesire si sarcina

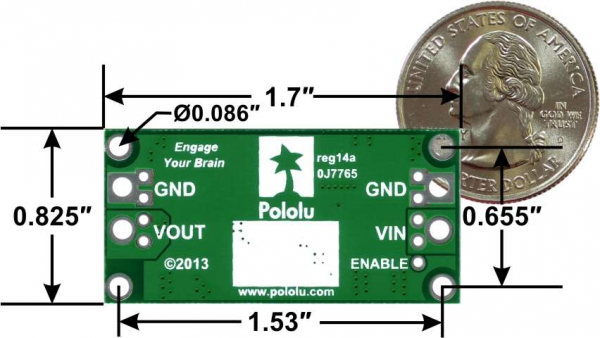

• Patru orificii de montaj de 0.086″ pentru suruburi #2 sau M2
• Marime compacta: 43 × 21 × 10 mm

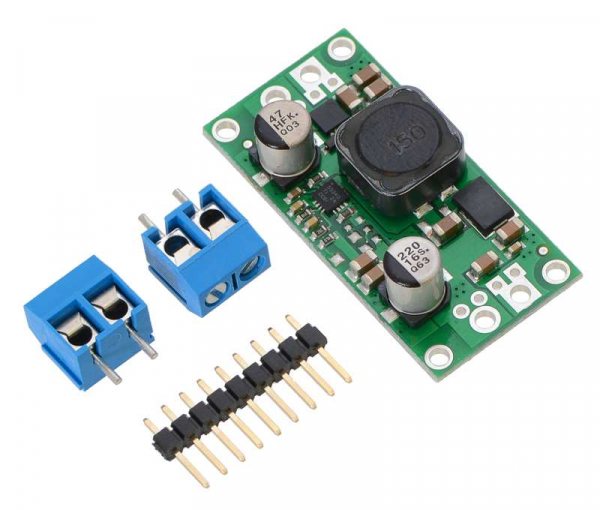

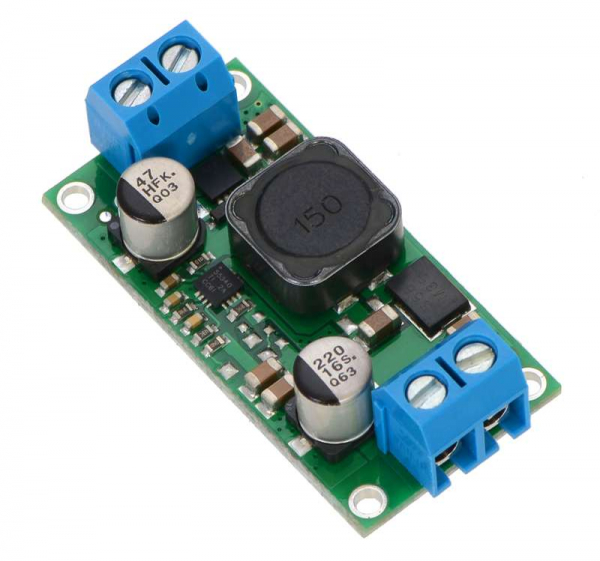

• Orificii mai mici pentru pini header de 0.1″ si orificii mai mari pentru blocuri terminale care ofera mai multe optiuni pentru conectarea la placa

(1) 32V este tensiunea de operare maxima absoluta; tensiunea de operare maxima recomandata este de 30V, care este limita protectiei de tensiune inversa.


Specificatii:


• Tensiunea minima de operare: 2.9V
• Tensiunea maxima de operare: 32V
• Curent de iesire maxim: 2A
• Tensiunea de iesire: 24V
• Curent de repaus maxim: 12mA
• Protectie tensiune inversa: Da
• Dimensiune: 0.825″ × 1.7″ × 0.38″
• Greutate: 7.5g
