Comutator RC Pololu cu releu - asamblat

Acest comutator RC Pololu cu releu - asamblat consta intr-un releu de putere, de tip SPDT, cu un singur pol, si un circuit de control ce masoara semnalele RC de intrare pentru controlul usor al sarcinilor izolate electric, mari, din sistemele RC. Exemple de aplicatii includ utilizarea canalelor extra la un receptor RC sau controller servomotor pentru aprinderea luminilor, motoarelor sau valvelor de irigare.

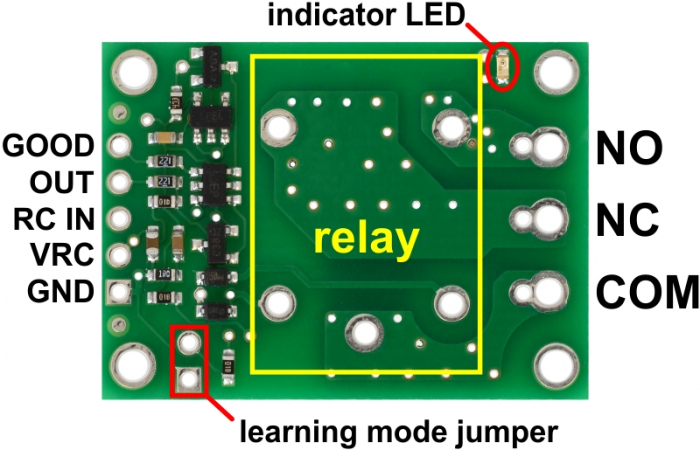

Comutatorul RC masoara latimea impulsurilor RC de intrare si o compara cu un prag configurat de utilizator (cu ±64 µs histerezis) pentru a stabili activarea releului. Implicit, pragul este de aproximativ 1700 μs iar activarea comutatorului are loc peste acest prag (impulsuri mai lungi), insa comutatorul are un mod de invatare ce permite schimbarea pragului si directiei de activare.

O caracteristica de start sigur reduce probabilitatea unei activari neasteptate.

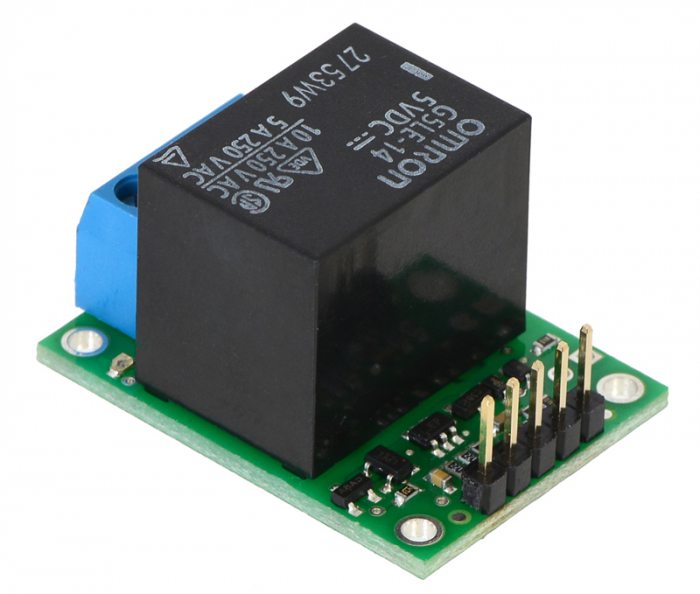

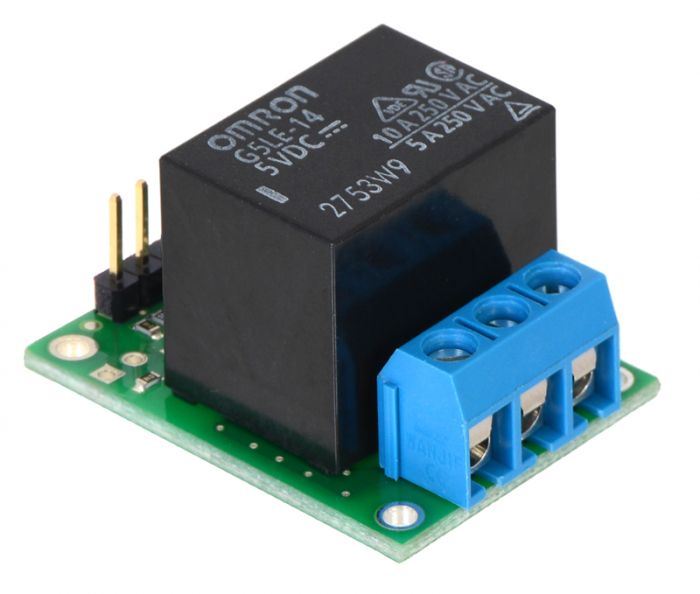

Pentru alimentarea acestui comutator RC Pololu cu releu - asamblat se recomanda folosirea pachetelor de 4 sau 5 baterii NiMH sau NiCD. Pachetul de baterii se conecteaza la un receptor RC sau controller servomotor pentru trecerea puterii la comutatorul RC. Releul inclus este un Omron G5LE-14-DC5 evaluat la maxim 10 A in maoritatea conditiilor de utilizare.

Aceasta versiune asamblata a kitului poate fi incorporata intr-un sistem RC existent fara sa necesite lipire aditionala.

Specificatii:

• Format compact
• Prag si directie configurabile de catre utilizator
• Mod de start sigur pentru reducerea probabilitatii unei activari neasteptate
• Dioda Zener pentru descompunerea rapida a curentului si bobina releu
• Specificatia regulilor de degajare a rutei electrice pe nodurile comutatorului releului
• Dimensiuni: 25 x 34 x 23 mm
• Greutate: 17 g

Inclus in pachet:

1. 1x Releu Omron de 5V
2. 1x Pini terminatie
3. 1x Bloc terminal lipit
4. 1x Terminatie tata cu 2 pini
5. 1x Bloc intermediar
