Senzor curent ACS714 - 5A + 5A

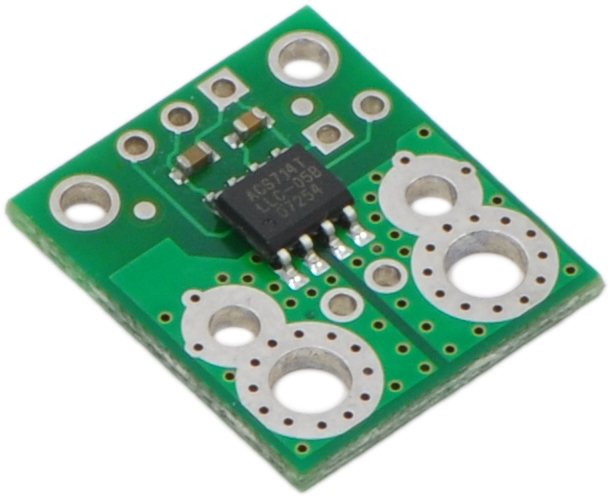

Aceasta placa contine senzorul de curent Allegro ACS714 cu efect Hall, care are o rezistenta scazuta (~ 1,2 mΩ) si izolare electrica de pana la 2.1 kV RMS. Aceasta versiune accepta la intrare un curent bidirectional de pana la 5 A si furnizeaza la iesire o tensiune proportionala analoaga (185 mV / A) centrata la 2.5 V, cu o eroare tipica de ± 1.5%. Senzorul functioneaza de la 4.5 V la 5.5 V si este destinat utilizarii in sistemele de 5 V.

Specificatii:

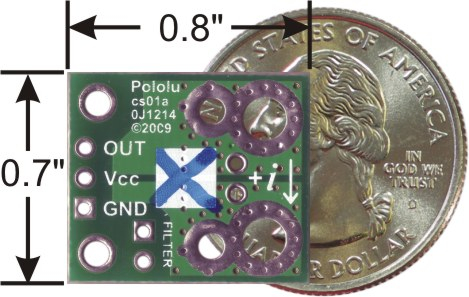

• Dimensiune: 1.77 cm x 2.03 cm
• Greutate: 1,3 g
• Tensiune minima de logica: 4,5 V
• Tensiunea maxima de logica: 5.5 V
• Curent: 13 mA
