Breakout SparkFun MicroMod Machine Learning

Placa breakout SparkFun MicroMod Machine Learning combina unele caracteristici ale placii SparkFun Edge si ale placilor SparkFun Artemis dar permite libertatea de explorare cu orice procesor din linia MicroMod, fara necesitatea unui computer central sau conexiune web. Cu aplicatiile TensorFlow sunt posibile recunoasterea vocala, comenile vocale mereu active, recunoasterea gesturilor si recunoasterea imaginilor. Norul este foarte puternic insa conexiunea permanenta necesita putere si conectivitate care nu sunt mereu disponibile. Tehnologia Edge acopera sarcinile discrete precum determinarea daca cineva a spus “da” si raspunsul corespunzator. Analiza audio este efectuara pe combinatia MicroMod in loc de web, lucru ce reduce dramatic costurile si complexitatea in timp ce limiteaza posibilele scurgeri de date personale.

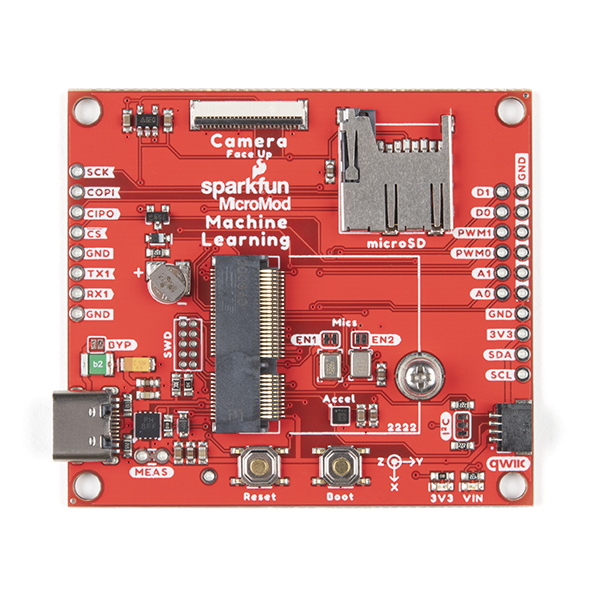

Placa breakout SparkFun MicroMod Machine Learning are doua microfoane MEMS (unul cu interfata PDM si unul cu interfata I2S), un accelerometru cu 3 axe ST LIS2DH12, un conector la interfata unei camere (vandut separat) si un conector Qwiic. Programarea este inlesnita de un conector USB-C modern iar conectorul JTAG este pentru utilizatorii mai avansati, care prefera sa foloseasca puterea si viteza uneltelor profesionale. A fost adaugat si un jumper convenabil pentru masurarea consumului de curent pentru testarea la putere joasa.

MicroMod este un sistem de interfata modulara ce conecteaza o placa de procesare microcontroller la diferite periferice breakout. Folosind standardul M.2, standardul MicroMod este conceput pentru comutarea usoara a procesoarelor. Trebuie doar sa combini o placa breakout specializata pentru proiectul tau cu procesorul compatibil ales de tine.

Specificatii:

• Conector SMD de 0.5mm, cu 65 de pini, M.2 MicroMod Keyed-E H4.2mm 0.5mm
• Microfon digital I2C MEMS PDM Invensense ICS-43434 (COMP)
• Microfon digital PDM MEMS Knowles SPH0641LM4H-1 (IC)
• Baterie litiu ML414H-IV01E pentru RTC
• Accelerometru cu 3 axe si consum ultra-scazut ST LIS2DH12TR
• Conector FPC cu 24 de pini, de 0.5mm (conector camera)
• USB - C
• Conector Qwiic Socket MicroSD
• Surub Phillips #0 M2.5x3mm inclus

Linkuri:

• Schema
• Fisierele Eagle
• Ghid de conectare

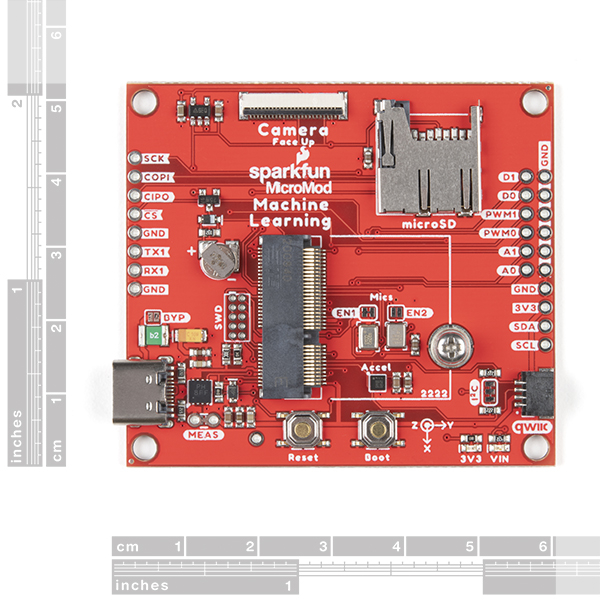

• Dimensiunile placii
