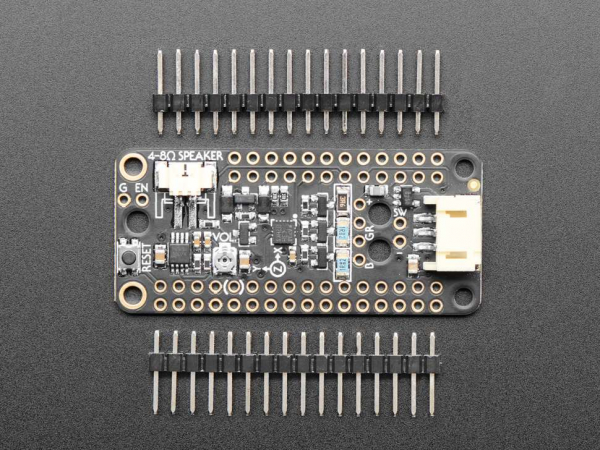

Placa Adafruit Prop-Maker FeatherWing

Seria Adafruit Feather iti ofera o multime de optiuni pentru o placa microcontroler de mici dimensiuni, portabila si reincarcabila. FeatherWing iti dezvolta partea de creatie cu ajutorul multiplelor functii cu care poti face sabii, jucarii, piese cosplay si multe altele.


Idei de proiecte economice si bine concepute pentru placile Feather:


• Port NeoPixel snap-in: Folosind un conector JST cu 3 pini, poti conecta o banda NeoPixel cu fire JST. Acest port ofera curent inalt fie de la Feather Lipoly sau portul USB, in functie de unde este mai inalt. Un schimbator de nivel iti ofera un semnal de tensiune curat pentru reducerea ratei de erori indiferent de chip-ul utilizat.
• Drivere LED RGB de 3W: 3 MOSFET-uri de curent inalt permit conectarea unui LED RGB de 3W pentru efect puternic. La majoritatea placilor Feather, cei 3 pini suporta PWM, astfel ca poti genera orice culoare doresti. Disponibile sub forma de pini plus orificii cu uzura redusa.
• Acelerometru cu 3 axe si detectarea atingerii: LIS3DH este un accelerometru pe care il poti folosi la detectarea miscarii, inclinarii sau atingerii.
• Amplificator audio clasa D: Controleaza un difuzor de 8Ω si 1Watt sau unul de 4Ω si 3W pentru efecte sonore. Se utilizeaza numai cu placile Feather ce vin cu iesire audio analogica.
• Mod de putere joasa: Sistemul de alimentare pentru LED-ul RGB, NeoPixelii si amplificatorul audio pot fi controlate de un pin pentru oprirea alimentarii, astfel ca utilizezi o putere joasa in modurile sleep sau off (dar se reactiveaza imediat la apasarea butonului sau in functie de datele accelerometrului). Cand pinul de alimentare este jos, curentul consumat este sub 1mA si nu exista curent la NeoPixelii atasati, desi, de obicei apare 1mA chiar daca nu este aprins.
• Decupaje si orificiu de uzura redusa pentru pinul de activare si impamantare (pentru un comutator mecanic ce va alimenta intreaga placa)
• Decupaje plus orificii de uzura redusa pentru un pin de comutare extern si impamantare (pentru un buton de mod mecanic)

De notat ca o parte dintre elementele hardware de pe placa folosesc iesiri PWM si analogice astfel ca se recomanda versiunile Feather M0 Express sau Feather M4series, care functioneaza cel mai bine in acest caz.

De exemplu:


• Feather 32u4 si 328p nu au PWM-uri pentru toti pinii LED RGB, si nici suport pentru iesire audio analogica
• Feather nRF52, ESP32 ESP8266 au PWM-uri la toti pinii LED RGB insa nu au suport de iesire audio analogica
• Placile de baza Feather M0 au doar suport de iesire audio in Arduino, nu si in CircuitPython.

Aceasta nu inseamna ca nu poti utiliza acest model impreuna cu Feather ESP8266 sau nRF52832, ci doar ca nu vei obtine efecte sonore. Poti, insa, utiliza accelerometrul, NeoPixelii, LED-ul RGB, etc.

Seriile M0 Express si M4 includ tot ce ai nevoie, iar cu CircuitPython devine foarte usor sa redai audio direct de pe chip-urile flash integrate. Placa vine asamblata cu header pentru ca necesita putina lipire la atasarea la Feather-ul tau.

Specificatii:

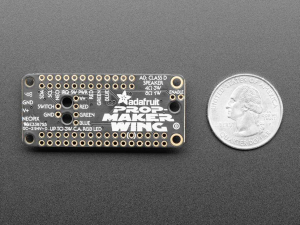

• Dimensiune: 50.7mm x 22.8mm x 7.2mm
• Greutate: 4.8g

Linkuri:


• Ghid de utilizare
• Tutorial Adafruit IO Time Tracking Cube
• Tutorial Prop-Maker Lightsaber
• Tutorial companion de birou cu iluminare si control prin Bluetooth

​
