Shield SparkFun Qwiic pentru Arduino Nano

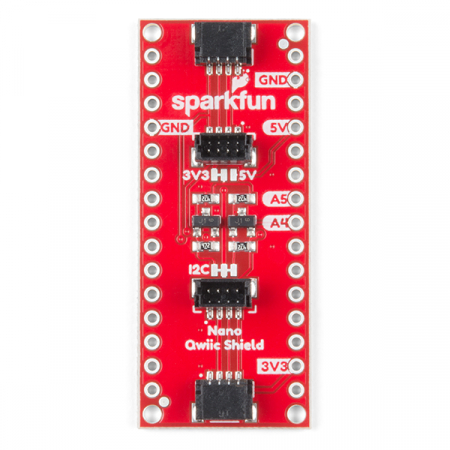

Acest shield SparkFun Qwiic pentru Arduino Nano ofera o cale usoara si rapida pentru placa ta Arduino Nano catre sistemul SparkFun Qwiic. Shield-ul conecteaza magistrala I2C (GND, 3.3V, SDA si SCL) de pe Arduino Nano la patru conectori SparkFun Qwiic (doi montati orizontal si doi montati vertical). Sistemul de conectare Qwiic permite conectarea in lant atat timp cat dispozitivele tale sunt la adrese diferite. Astfel poti conecta oricat de multe dispozitive Qwiic ai nevoie. Shield-ul vine cu doua terminatii stivuibile, mama, cu 15 pini. Va trebui sa lipesti terminatiile pe shield iar, daca este necesar, la Arduino Nano, avand grija sa potrivesti marcajele de pe shield cu pinii de pe Nano, ca sa eviti deteriorarea placilor.

Specificatii:

• Compatibil amprenta Arduino Nano
• 4x Porturi de conectare Qwiic
• Circuit de schimbare nivel tensiune si jumper IOREF
• Jumper I2C
• Magistrale de 3.3V si GND

Inclus in pachet:

1. 1x Shield SparkFun Qwiic pentru Arduino Nano
2. 2x Terminatii stivuibile, cu 15 pini
