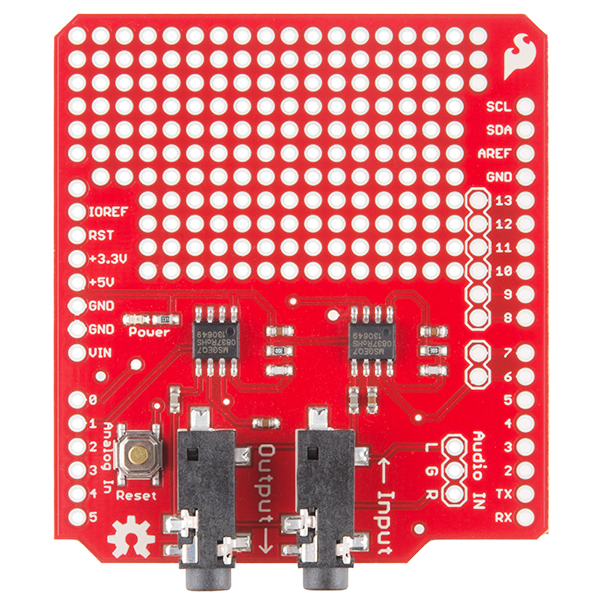

Spectrum Shield

Spectrum Shield ii permite placii Arduino sa aibe capacitatea de a diviza o intrare audio stereo in 7 benzi pentru fiecare canal. Puteti citi apoi amplitudinea fiecarui canal folosind ADC pe Arduino, permitandu-va sa controlati totul, de la LED-uri, la motoare, pompe sau relee toate cu ajutorul sunetului. Cu acest shield vei fi capabil sa faci aproape orice proiect sa poata reactiona la muzica sau sunet.

Spectrum Shield are MSGEQ7, un filtrul grafic egalizator. Shield-ul include doua mufe stereo 1/8 " (ca cele dintr-o pereche de casti). Una serveste ca intrare stereo, iar cealalta este o iesire de trecere, care va permite sa conectati Spectrum in-line intre sursa audio si sistemul stereo fara intrerupere. Acest shield poate fi utilizat pentru a detecta modele in muzica sau pentru a adauga activare la sunet in proiectele cu microcontroler.

Link-uri:

• Schematic
• Fisiere Eagle
• Hookup Guide
• Datasheet(MSGEQ7)
• GitHub(Codul exemplul& Design Files)
