Breakout codec audio SparkFun - WM8960 (Qwiic)

Placa breakout codec audio SparkFun - WM8960 (Qwiic) este un codec stereo de calitate inalta, cu consum redus de energie, cu drivere pentru difuzoare stereo Clasa D de 1W si drivere pentru casti. WM8960 actioneaza ca ADC si DAC audio stereo, comunicand prin protocolul standard de date audio, I2S.

Acest codec audio are o multime de caracteristici, printre care procesarea avansata a semnalului diital pe chip, pentru controlul automat al nivelului (ALC), pentru intrarea de linie sau microfon; amplificatorul programabil de castig (PGA); suprimarea sunetului si clickurilor si capacitatea de a configura setarile I2S si calea audio analogica la nivel de software, prin I2C.

Cei sase pini de intrare analogici, flexibili, permit rutarea interna a diferitelor tipuri de semnale de sursa audio, la intrarile ADC. Aceste tipuri de semnale includ surse de nivel de linie si microfon (echilibrate si neechilibrate). Acest lucru permite acceptarea sunetului de pe placa de sunet a calculatorului, iesirea pentru casti a smartphone-ului, microfoane electret, microfon MEMs, etc. Rutarea flexibila a semnalului analogic include PGA-uri si mai multe etape de amplificare, pentru acceptarea unei game largi de niveluri de semnal audio.

Cu driverul eficient, de clasa D, se genereaza putin caldura, iar bateria are o durata lunga de viata atunci cand se folosesc difuzoare de 8Ω, pana la 1W, pe canal, pentru aplicatii audio portabile. Ca o iesire alternativa, utilizatorii pot folosi, de asemenea, codecul audio pentru casti de 16Ω, pana la 40mW, pentru aplicatii audio portabile.

Tehnologia 3D creste artificial separarea intre canalele stang si drept, sunetul fiind perceput ca venind din toate directiile. Libraria Arduino care permite controlul usor al caracteristicilor codecului audio, de la controlul simplu al volumului, la redarea audio imbunatatita, in 3D.

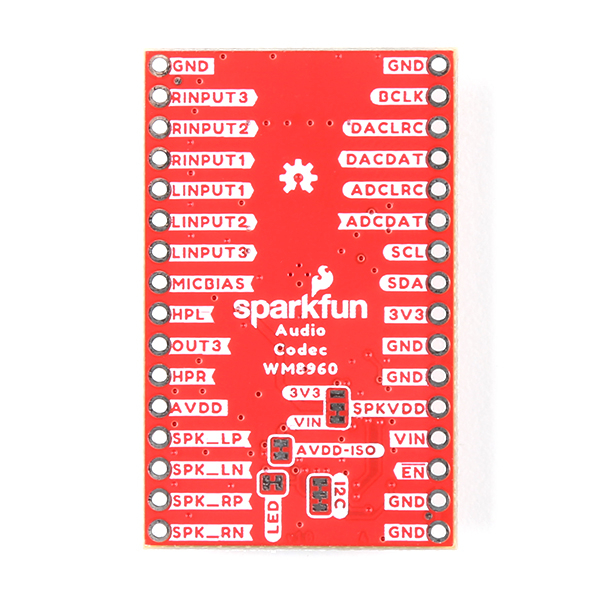

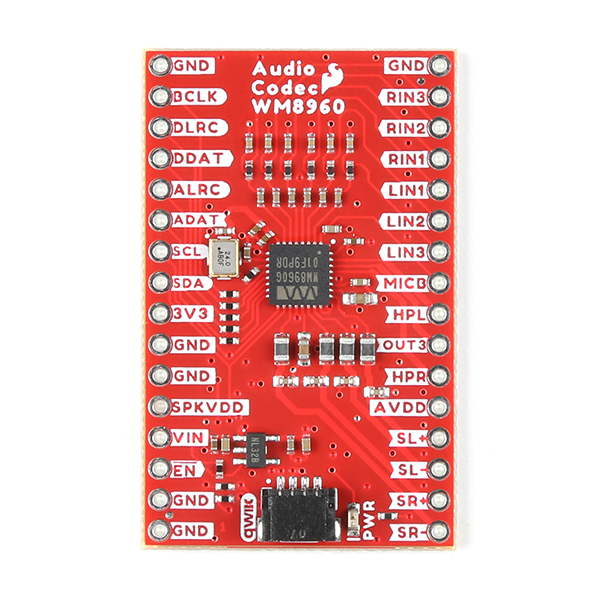

Placa expune pinii WM8960 pe margine, cu spatiere de spatiati la 2.54 mm, pentru conectatea la o placa breadboard. Utilizarea sistemului Qwiic elimina necesitatea cablarii manuale a portului I2C, la configurarea setarilor codecului audio. Un LED de putere (PWR) indica alimentarea codecului audio prin 3,3V. Aceasta poate fi dezactivata prin taierea jumperului LED de pe partea de jos. Pentru a alimenta circuitul analogic (AVDD) si driverul difuzorului (SPKVDD), va trebui inclusa alimentarea pe pinul VIN. Regulatorul de tensiune XC6222 integrat, de 3,3V/700mA, regleaza tensiunea in jos, pentru circuitul analogic. Sunt incluse jumpere pentru circuitul analogic (adica AVDD-ISO) si drivere de difuzor (VIN/SPKVDD) pentru utilizatorii care doresc sa le alimenteze cu surse separate.

Placa breakout codec audio SparkFun - WM8960 (Qwiic) este excelenta pentru proiectele care necesita codificarea sau decodificarea semnalelor audio.

Specificatii:

• DAC SNR 98dB (pondere 'A'), THD -84dB la 48kHz, 3.3V
• ADC SNR 94dB (pondere 'A'), THD -82dB la 48kHz, 3.3V
• Suprimare sunet "pop" si "click"
• Imbunatatire 3D
• Driver stereo Clasa D
  • THD <0,1% cu 1W per canal in difuzoare de 8Ω
  • 70dB PSRR @ 217Hz
  • 87% eficienta (iesire 1W)
  • Comutare interna flexibila
• Driver pentru casti integrat
  • Putere de iesire de 40mW, in difuzoare de 16Ω, la 3.3V
  • Suport mod capless
  • THD -75dB la 20mW, SNR 90dB, cu sarcina de 16Ω
• Interfata pentru microfon
  • Pseudo diferential pentru imunitate ridicata la zgomot
  • MICBIAS cu zgomot redus
  • ALC / limitator programabil si gate de zgomot
• Consum redus de energie
• Tensiuni reduse de alimentare
  • Analogic
    • 2,7V pana la 3,6V (alimentare pentru difuzor pana la 5,5V)
    • De obicei 3,3V (prin regulator de tensiune 3,3V)
  • Nucleu digital si I/O
    • 1,71V pana la 3,6V
    • De obicei 3,3V (prin Qwiic sau PTH de 3,3V)
• PLL pe chip ofera o schema de clocking flexibila
• Rate de esantionare (kHz): 8, 11.025, 12, 16, 22.05, 24, 32, 44.1, 48
• Regulator de tensiune XC6222 3.3V/700mA integrat, pentru AVDD
• Conector Qwiic cu 4 pini
• Adresa I2C: 0x1A (neschimbata)
• Rezistente pull-up I2C (2.2kΩ)
• LED
  • PWR
• Jumpere
  • LED
  • I2C
  • 3.3V/SPKVDD/VIN
  • AVDD-ISO
• Greutate: 4.1g

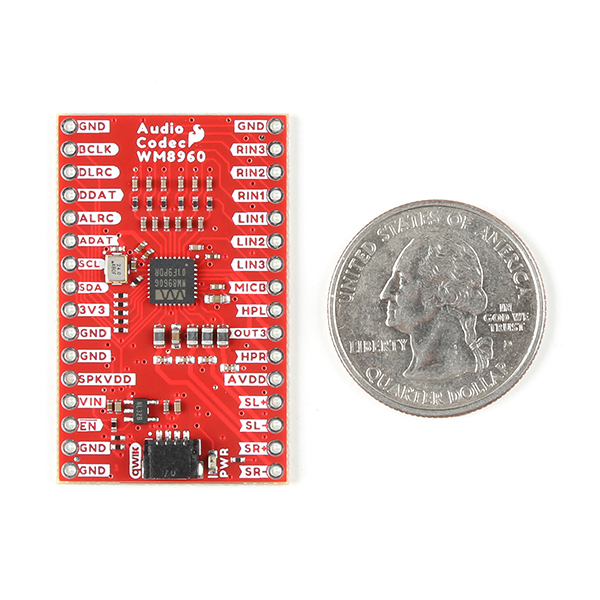

• Dimensiuni placa: 25.4mm x 40.6mm
