Placa

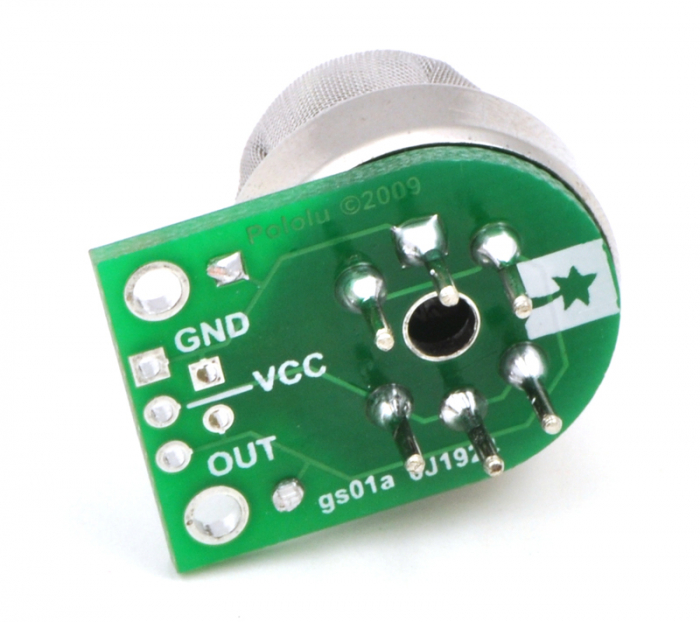

breakout Pololu pentru senzorii de gaz MQ (doar placa PCB) este conceputa sa functioneze cu orice senzor de gaz din seria MQ, simplificand interfatarea de la 6 la 3 pini, cu +5V DC si iesire de tensiune analogica - spatiate la 2.54 mm pentru compatibilitate cu terminatiile de 2.54 mm si placile breadboard standard, sau placile perfboard.

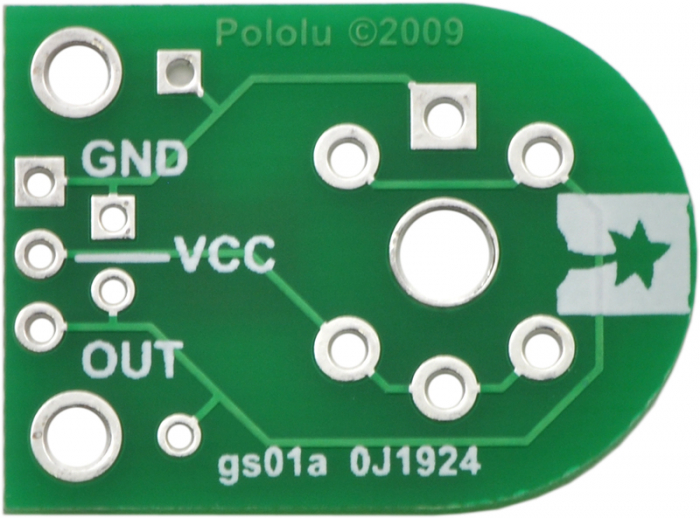

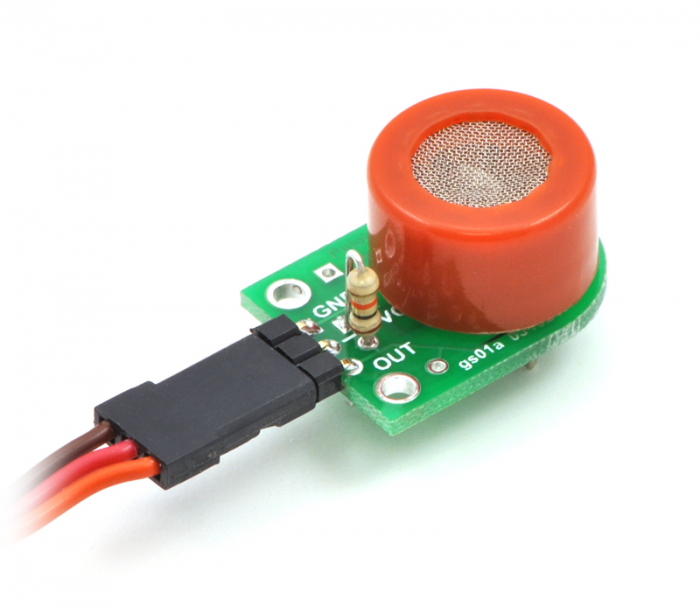

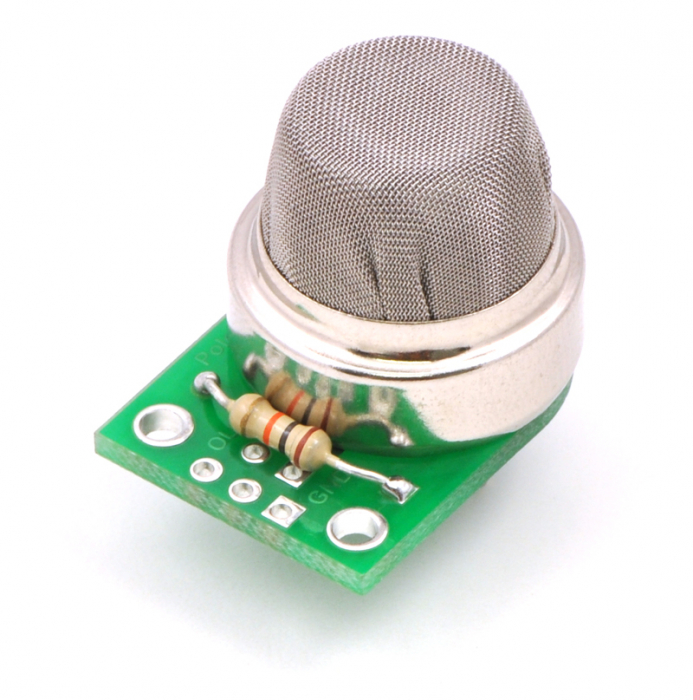

Aceasta placa are doua orificii de montaj si ofera suporturi convenabile pentru montarea rezistentei de sensibilitate necesara senzorului de gaz (denumita RL in fisa senzorului). Toate urmele conductoare ale placii se afla pe aceeasi parte ca sa vezi mai usor cum sunt conectate suporturile. Cele doua orificii de montaj sunt pentru utlizarea cu suruburi #2 (neincluse).
Specificatii:

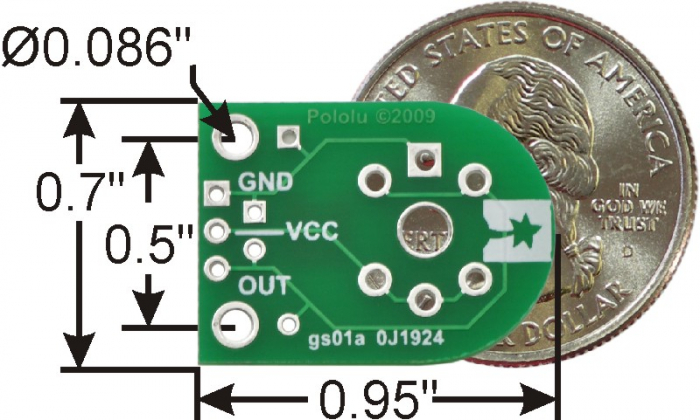

- Dimensiuni: 1.78cm x 2.41 cm
- Produsul nu include un senzor de gaz, rezistenta de sensibilitate, pini de terminatie sau alte elemente hardware.
