Kit Placa Senzor Gaz MQ

Un kit cu toate componentele nececesar pentru conectarea senzorilor MQ2-2, MQ-3, MQ-4, MQ-6 si MQ-7.

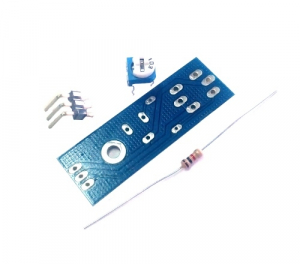

Kit-ul contine un PCB special proiectat pentru oricare dintre senzorii de mai sus, un rezistor de 10K, un potentiometru de 10K pentru reglarea sensibilitatii si un conector in unghi cu trei pini. Va recomandam firele tata-mama pentru conectarea la Arduino.


Kitul necesita lipire, ca in pozele/filmul de mai jos.

Tutorial Video Lipire


Tutorial Video Utilizare cu Arduino

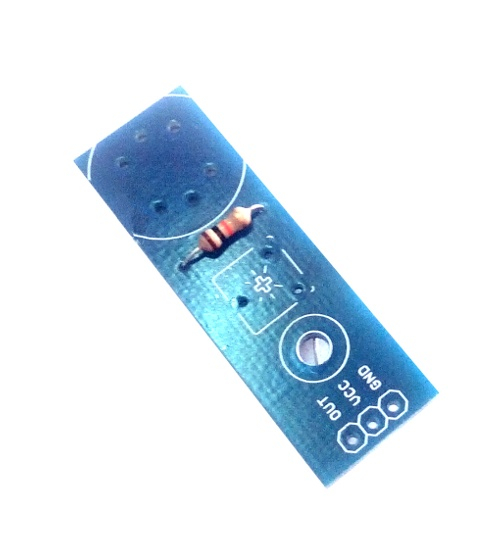

Rezistorul se lipeste ca mai jos.

Potentiometrul se lipeste in locatia lui. Se poate infige in placa PCB intr-o singura pozitie.

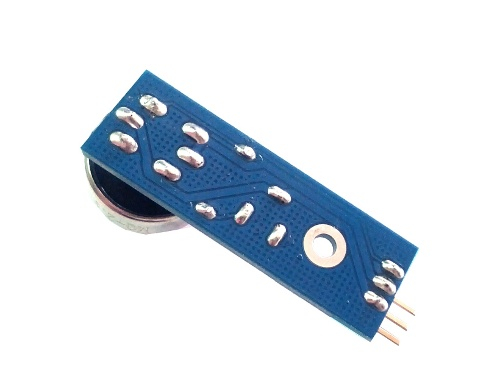

Senzorul MQ se poate infige in placa PCB in doua feluri. Nu conteaza cum il infigi cat timp arata ca in poza de mai jos, pinii lui sunt perfect simetrici.

Acest kit nu include senzorul, va trebui sa il adaugi si senzorul MQ dorit la comanda, separat.

Tutorial Utilizare cu Arduino

Descarca tutorial conectare Arduino (PDF)

Tutorial Utilizare cu Raspberry PI

(vei avea nevoie si de un SensorShield pentru a-l putea conecta la Raspberry PI)

Descarca tutorial conectare Raspberry PI (PDF)
