Cablu audio stil Tip-Ring-Ring-Sleeve (TRRS)

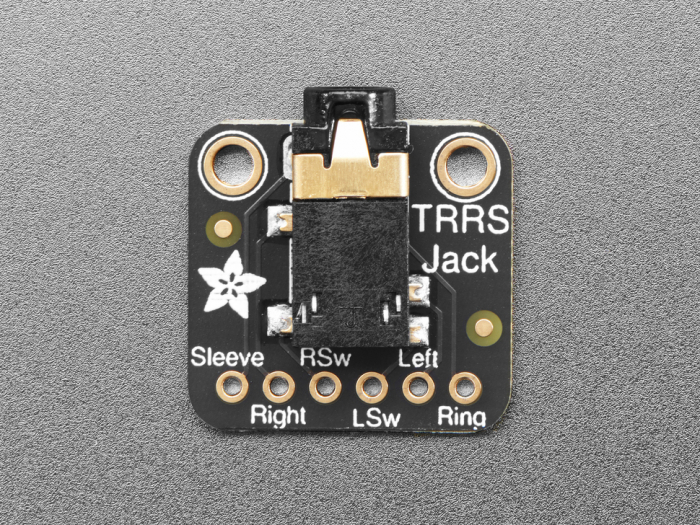

Cablurile audio de tip Tip-Ring-Ring-Sleeve sunt adesea utilizate in situatii in care doriti audio stereo si un contact suplimentar pentru intrarea unui microfon. De exemplu, casti pentru telefoane mobile. Cunoscute si sub denumirea de mufe TRRS, acestea sunt de asemenea utile daca doriti sa utilizati cabluri audio comune pentru transmisie de date la viteza redusa, avand alimentare, masa si doua linii de date. Aceasta placa de interfata este simpla, dar are tot ce aveti nevoie pentru a interactiona cu cablurile TRRS: nu numai ca obtineti cele patru contacte, dar si doua iesiri comutate: Cand mufa nu este introdusa, comutatorul stang este conectat la contactul stang si comutatorul drept la contactul drept. Cand mufa este introdusa, pini comutatori stangi si drepti "plutesc". Puteti folosi aceste comutatoare pentru a comuta automat de la un difuzor incorporat la casti atunci cand acestea sunt conectate, sau pentru a detecta cand castile nu sunt introduse pentru a opri sau reduce volumul. Ne place aceasta mufa in special deoarece are doua contacte prin gaura aproape de deschidere pentru o buna conexiune mecanica. Vine complet asamblata pe o placa de interfata cu gauri de montaj si un mic header in cazul in care doriti sa o utilizati cu o placa de baza (breadboard).
