Breakout GNSS multi-banda SparkFun ZED-F9T (Qwiic)

Placa breakout GNSS multi-banda SparkFun ZED-F9T (Qwiic) vine cu receptorul GNSS u-blox ZED-F9T, care ofera acuratete de pana la cinci nanosecunde sub cerul senin, fara corectie GNSS externa, ceea ce-l face potrivit la aplicatiile ce necesita precizie in sincronizare. ZED-F9T suporta benzile L1/L2/E5b si opereaza pe toate constelatiile importante (GPS, GLONASS, Galileo si BeiDou), ceea ce-l face extrem de versatil si capabil sa-si mentina precizia la sincronizare chiar si atunci cand modulul pierde conexiunea cu una sau mai multe constelatii vizibile.

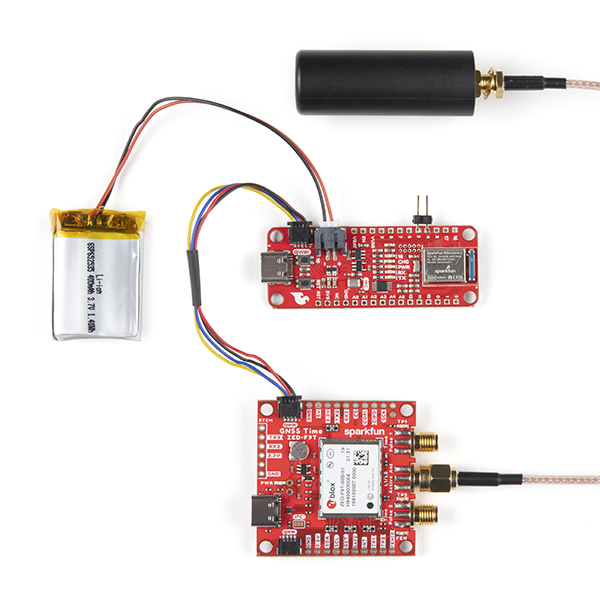

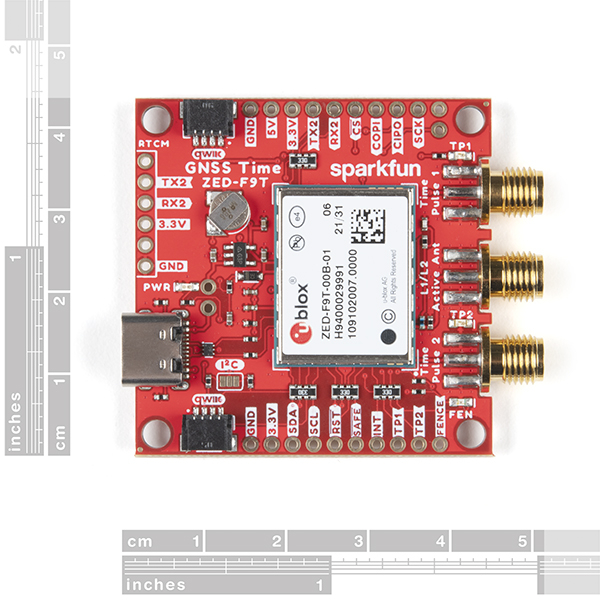

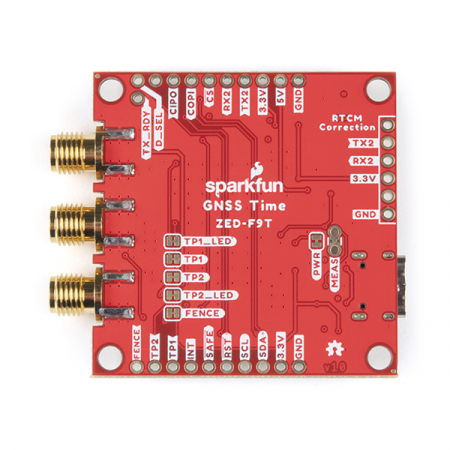

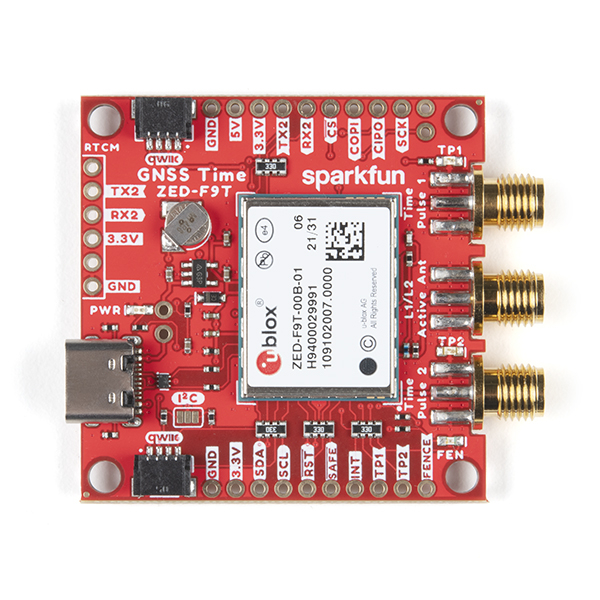

Placa breakout GNSS multi-banda SparkFun ZED-F9T (Qwiic) include un conector USB-C pentru alimentare si comunicare, doi conectori Qwiic pentru comunicarea peste I2C, trei conectori SMA pentru antena si semnalele de sincronizare, precum si pini PTH perntru interactiunea directa cu majoritatea formatelor de pini ZED-F9T. Include, de asemenea, o baterie reincarcabila ce ofera putere la RTC, pentru reducerea timpului TFF de la start rece (~24s) la start cald (~2s).

Specificatii:

• Receptie concurenta de la constelatiile GPS, GLONASS, Galileo si BeiDou
• Receptioneaza benzile L1/L2/E5b
• Tensiune: 5V sau 3.3V (3.3V logici)
• Curent: 68mA - 130mA (variaza in functie de conditiile de operare si de constelatii)
• Achizitie fixa: ~24s (rece) / 2s (cald)
• Acuratete semnal timp impuls:
  • Mod sincronizare absoluta: 5ns
  • Mod sincronizare diferentiala (cu date de corectie): 2.5ns
• Frecventa semnal timp impuls: 0.25Hz pana la 25MHz
• Fluctuatie semnal timp impuls: ±4ns
• Acuratete pozitie orizontala: 2.0m
• Altitudine maxima: 80km
• Velocitate maxima: 500m.s
• Adresa I2C: 0x42 2x
• Conectori Qwiic
