MOD-GPS

3 Review-uri
170,00 Lei
Stoc sku: GPS-06
In stoc

Durata de livrare: 1 zi

Transport gratuit
Limita stoc
Adauga in cos
Cod Produs: 00003403 Ai nevoie de ajutor? +40 373 813 088
Adauga la Favorite Cere informatii
  • Descriere
  • Video (2)
  • Review-uri (3)

Modul GPS ideal pentru placile ArduinoRaspberry PIArduino IndustrialPIC32-Pinguino sau A13. Functioneaza pe interfata seriala RS232.



Conectare cu Arduino

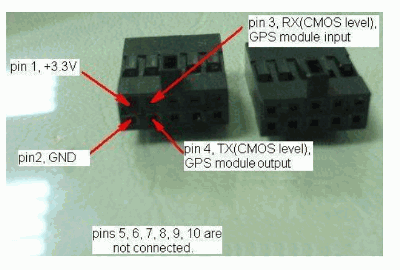

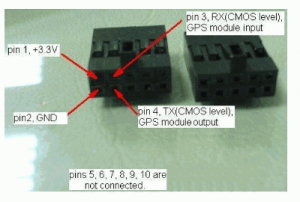

Foloseste cabluri tata-tata ca sa conectezi pinii GND, 3.3 V, RX si TX la placa Arduino (la pinii GND, 3.3 V, TX, respectiv RX); RX si TX se conecteaza incrucisat (RX la TX si TX la RX). Vezi schema conectorului de mai sus.

Ex 1:

void setup() {

  Serial.begin(19200);

}

void loop() {

   if (Serial.available()>0) {

        Serial.write(Serial.read());

   }

}



Ex 2:

#include "SoftwareSerial.h"
#include "tinygps.h"

TinyGPS gps;
SoftwareSerial ss(3, 4);

void setup()
{
  Serial.begin(9600);
  ss.begin(19200);
}

void loop()
{
  bool newData = false;

  for (unsigned long start = millis(); millis() - start < 1000;)
  {
    while (ss.available())
    {
      char c = ss.read();
      if (gps.encode(c));
        newData = true;
    }
  }
  if (newData)
  {
    float flat, flon;
    unsigned long age;
    gps.f_get_position(&flat, &flon, &age);
    Serial.print("LAT=");
    Serial.print(flat == TinyGPS::GPS_INVALID_F_ANGLE ? 0.0 : flat, 6);
    Serial.print(" LON=");
    Serial.print(flon == TinyGPS::GPS_INVALID_F_ANGLE ? 0.0 : flon, 6);
    Serial.print(" SAT=");
    Serial.print(gps.satellites() == TinyGPS::GPS_INVALID_SATELLITES ? 0 : gps.satellites());
    Serial.print(" PREC=");
    Serial.println(gps.hdop() == TinyGPS::GPS_INVALID_HDOP ? 0 : gps.hdop());
  }
}



Conectare cu Raspberry PI


Modul GPS ideal pentru placile Raspberry Pi. Functioneaza pe interfata seriala RS232.

.







Descarca tutorial in format PDF



Specificatii

- interfata RS232 CMOS, 19200 bps, 8N1

- chipset SiRF Star III

- antena incorporata

- 20 canale GPS

- senzitivitate : -159 dBm

- consum 38 mA

- alimentare intre 3.3 V si 6 V, tipic 5 V

- rata de update - 1 Hz

- GPS Protocol NMEA0183

- conector UEXT special pentru interfatarea simpla cu placile Arduino Industrial si PIC32-Pinguino

- functioneaza intre -40 C si + 85 C

- dimensiuni : 47.0 (L) X 39.0 (W) X 16 (H) mm

- greutate : 66.6 g



Documentatie


Manual de utilizare

Comenzi NMEA

Daca doresti sa iti exprimi parerea despre acest produs poti adauga un review.

Scrie un review


Review-ul a fost trimis cu succes.

Achizitie verificata

Adrian,

Modulul functioneaza bine, dar GPS Baud este 9600 nu 19200. M-am chinuit 3 zile sa imi dau seama de asta.

Raspunde

A fost util acest review?

GABY,


pentru un dvd player auto cu gps lg lan9700r ce foloseste un modul gps cuantena star sif III
sar potrivi? pe aparat aer o mufa ps2 (ca la mouse)
pin 1 cal_rxd
pin 2 cal_txd
pin 3 5v
pin 4 gnd
pin 5 gps_txd
pin 6 gps_rxd
multumesc

Raspunde

A fost util acest review?

Stefan Marculescu,


am luat un asemenea receptor dar nu cunosc prea multe despre el m ar interesa cum poate fi conectat cu un calculator pe portul serial sau ce soft am nevoie sa comunic cu el pentru a vedea telegramele transmise de gps

Raspunde

A fost util acest review?
