Breakout SparkFun receptor date de corectie GNSS cu NEO-D9S (Qwiic)

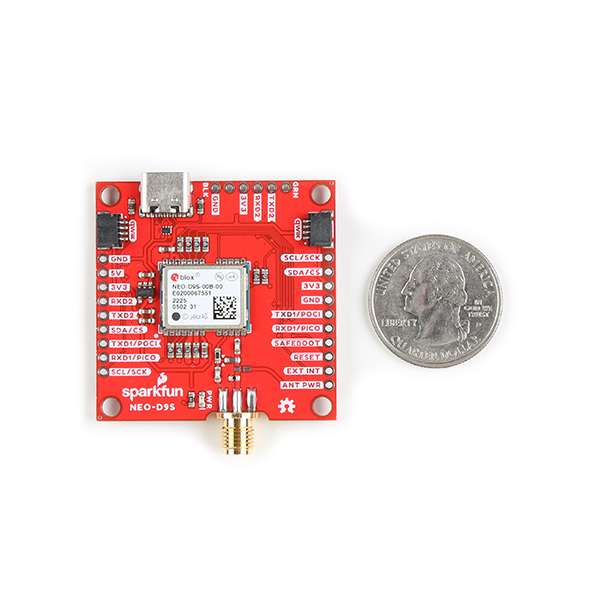

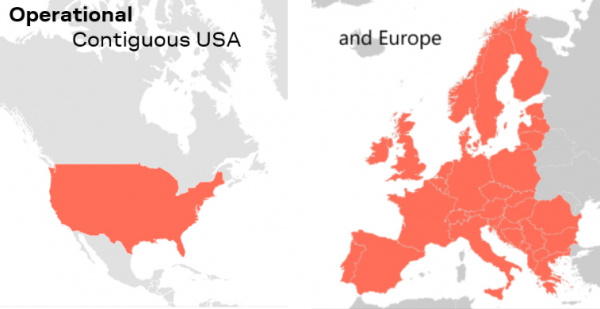

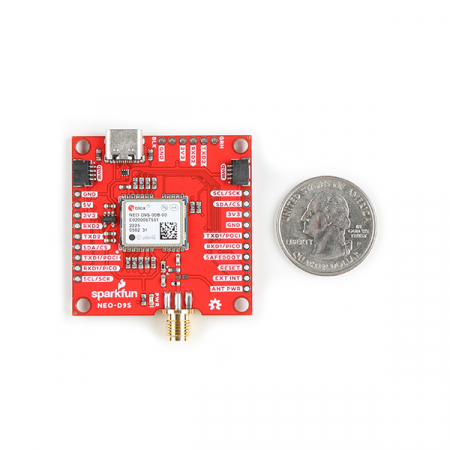

Placa breakout SparkFun receptor date de corectie GNSS cu NEO-D9S (Qwiic) este un receptor de date de satelit pentru emisia de corectie de banda L. Poate fi configurat pentru utilizarea cu o varietate de servicii de corectie, inclusiv serviciul de augmentare GNSS PointPerfect al u-blox, care ofera acoperire omogena in SUA si Europa.

Avand o vedere clara asupra spatiului, mai ales in zona sudica, acest breakout SparkFun receptor date de corectie GNSS cu NEO-D9S (Qwiic) decodifica transmisia de satelit si reda un flux de corectie, activand un receptor GNSS multi-banda, de inalta precizie (precum u-blox ZED-F9P). Atinge, astfel, o precizie de pozitionare la nivel de centimetru, fara sa necesite corectie RTK sau NTRIP separata.

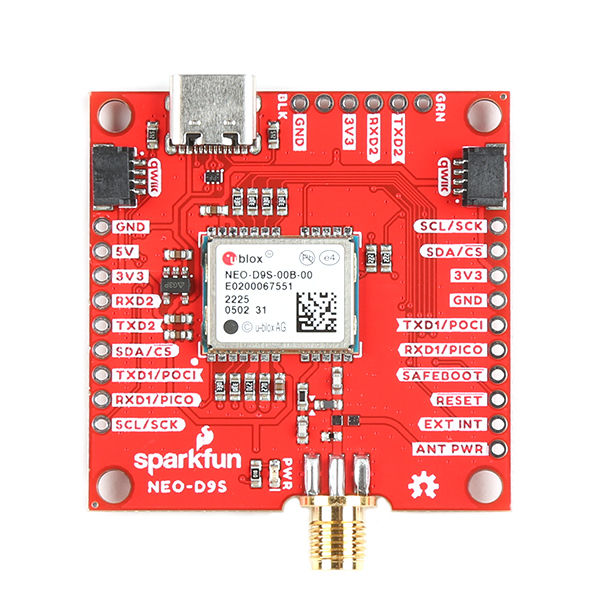

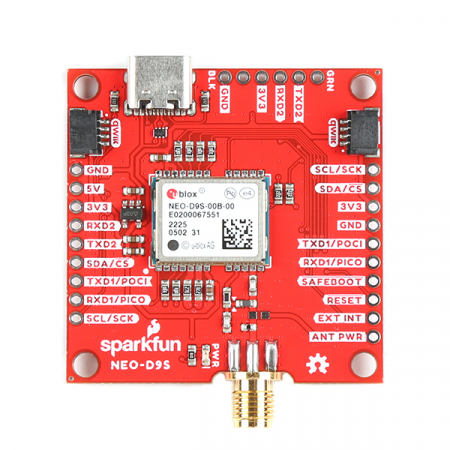

Placa este echipata cu un conector USB-C pentru conectarea la un laptop si configurarea dispozitivului folosind u-blox u-center. De asemenea, vine echipata cu doi conectori Qwiic pentru conectarea usoara la o placa de dezvoltare si pentru controlul prin libraria Arduino u-blox GNSS. Este inclus un conector SMA pentru conectarea sigura la o antena de banda L. Puterea, I2C, UART1, UART2 si SPI sunt expuse la pini PTH de spatiere 2.54mm.

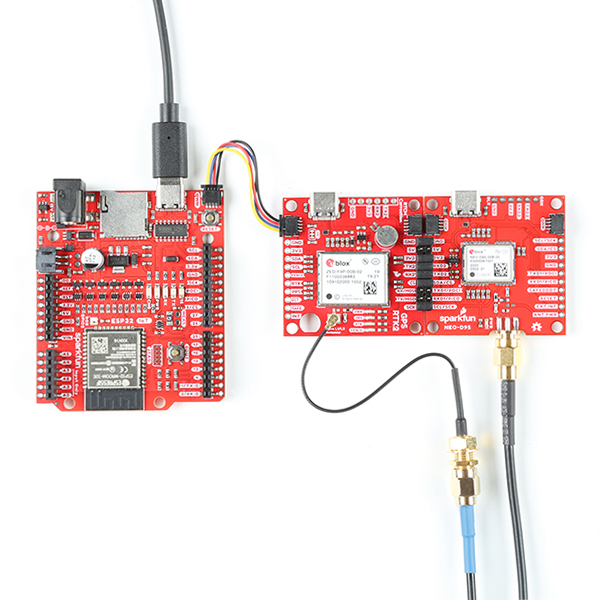

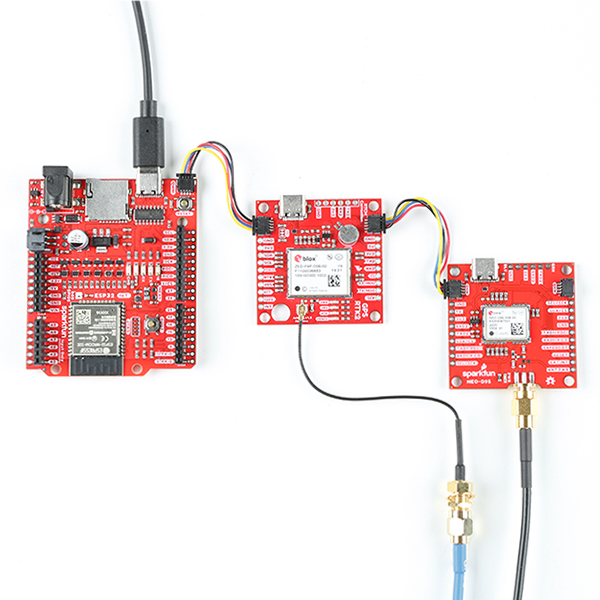

Prin conectarea placii breakout NEO-D9S la unul dintre porturile de comunicare ZED-F9P, utilizatorul poate afla locatia X, Y, Z cu precizie de sub 2.54mm, fara sa foloseasca o sursa de corectie separata.

Specificatii:

• 1x Conector USB Tip C
• 2x Conectori Qwiic
• Adresa I2C implicita: 0x43
• Conector SMA integrat pentru utilizarea cu o antena de banda L
• Receptie concurenta cu satelit de banda L
• Receptioneaza banda L: 1525 MHz - 1559 MHz
• Timpul pana la primul cadru: <10s @ 2400bps
• Rate date utilizator: 600, 1200, 2400, 4800 baud
• Dinamica vehiculului:
  • Dinamica: acceleratie +/- 2g pentru toate vitezele de date (600 bit/s, 1200 bit/s, 2400 bit/s, 4800 bit/s)
  • Velocitate: pana la 300 km/h, inclusiv
• Voltaj: 5V sau 3.3V, 3.3V tensiune logica
• Consum curent (achizitie si urmarire):
  • Varf: 130mA
  • Medie: 35mA
• LED de putere
• Jumpere:

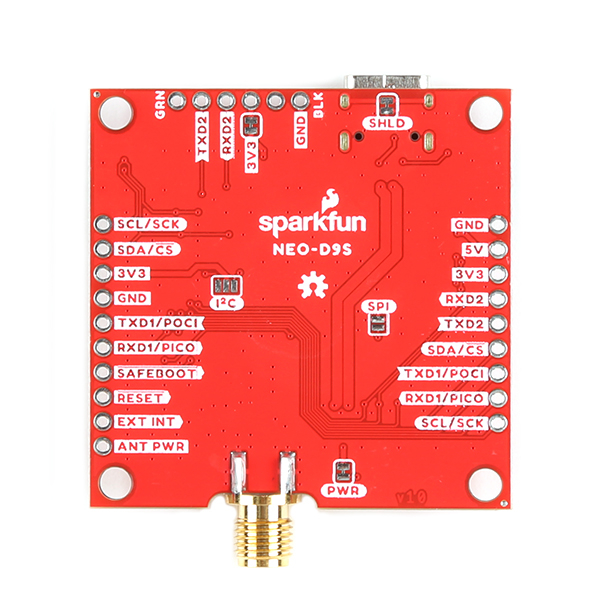

  • Shield USB
  • Putere 3v3 (pentru portul UART2)
  • Rezistente pull-up I2C
  • SPI
• Suporta protocoale UBX prin interfetele UART si I2C
• Dimensiunile placii: 43.2mm x 43.2mm

Linkuri:

• Schema
• Fisierele Eagle
• Dimensiunile placii
• Ghid de conectare
• Construirea unui sistem GPS
• Libraria Arduino:
  • Exemplu cod NEO-D9S
  • Exemplu cod NEO-D9S + ZED-F9P
• Fisierele GitHub

Resurse u-blox:

• Sumar produs
• Fisa de produs pentru NEO-D9S-00B
• Manual de integrare pentru NEO-D9S
• Descrierea interfetei NEO-D9S
• Configurare NEO-D9S si ZED-F9 - receptie date de corectie SPARTN de banda L
• u-blox u-center - Software de evaluare GNSS pentru Windows
• Serviciul de augmentare PointPerfect GNSS
• Sumar produs PointPerfect
• Descriere serviciu PointPerfect
• Acoperire serviciu PointPerfect
• Platforma de livrare serviciu Thingstream IoT
• Login Thingstream
• Inregistrare Thingstream
