Display TFT color, 4.6cm, cu breakout pentru card MicroSD - ST7735R

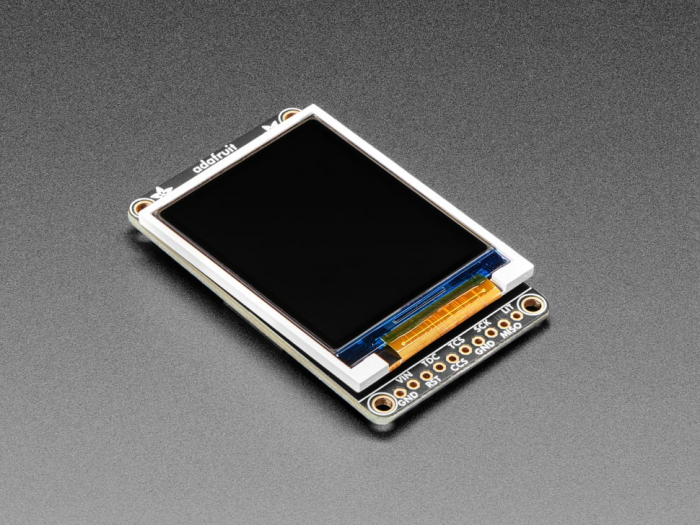

Modulul display TFT color, 4.6cm, cu breakout pentru card MicroSD - ST7735R permite adaugarea unui afisaj mic, colorat si luminos in orice proiect. Deoarece afisajul foloseste SPI cu 4 fire pentru comunicare si are propriul buffer de cadru adresabil in pixeli, poate fi folosit cu orice tip de microcontroller, chiar si unul foarte mic, cu memorie redusa si putini pini disponibili.

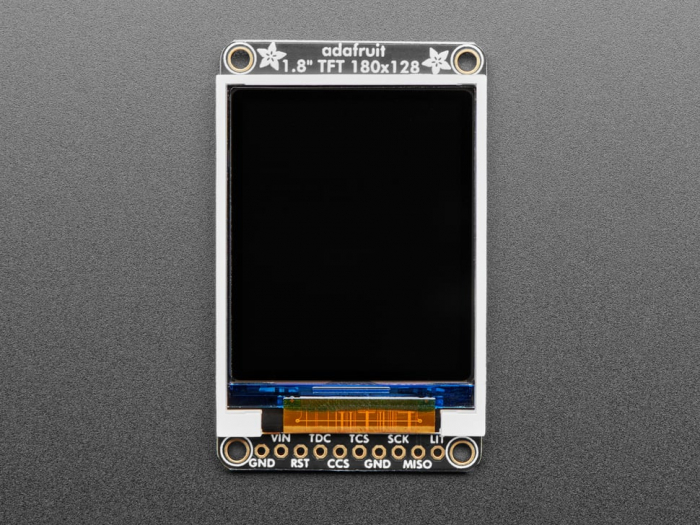

Afisajul de 4.6 cm are 128x160 de pixeli color. Spre deosebire de afisajele LCD "Nokia 6110" ori similare, de cost redus, care sunt de tip CSTN, cu o culoare slaba si o reimprospatare lenta, acest afisaj este un adevarat TFT. Driverul TFT (ST7735R) poate afisa culori complete, de 18 biti (262.144 de nuante), LCD-ul vine cu acelasi driver de chip.

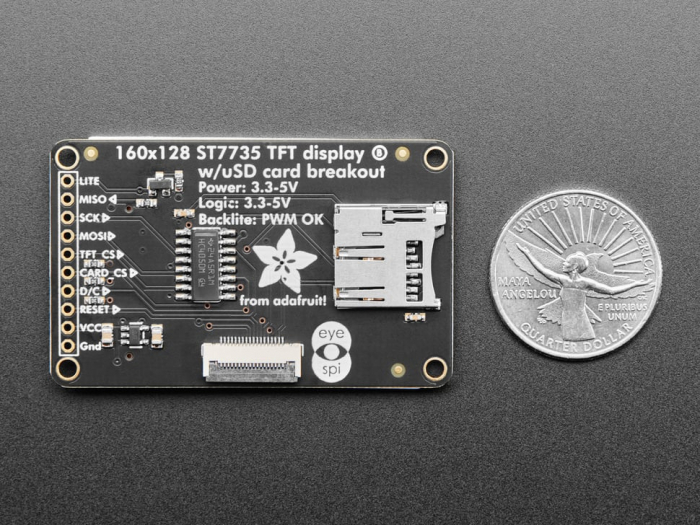

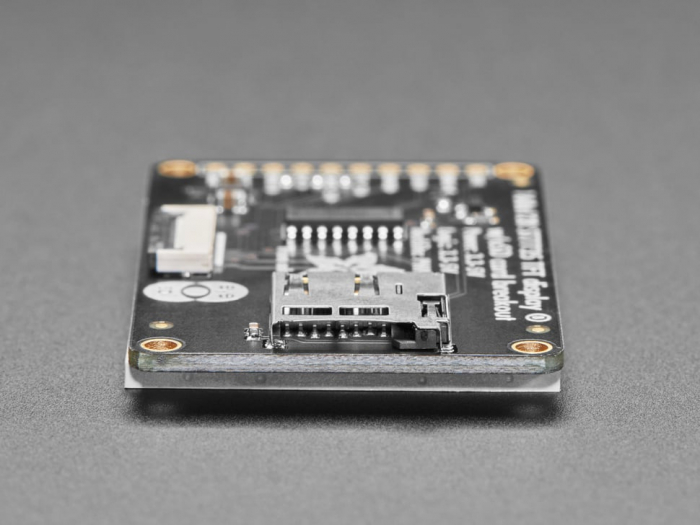

Placa are afisajul TFT lipit (foloseste un conector de circuit flexibil, delicat), precum si un regulator cu abandon ultra-scazut, de 3,3V, si un transformator de nivel 3/5V, ca sa poata fi, astfel, utilizat cu alimentare si logica de 3,3V, sau 5V. De asemenea, placa are si un suport pentru card microSD, pentru incarcarea de imagini cu culori complete, dintr-un card microSD formatat FAT16/FAT32. Cardul microSD nu este inclus.

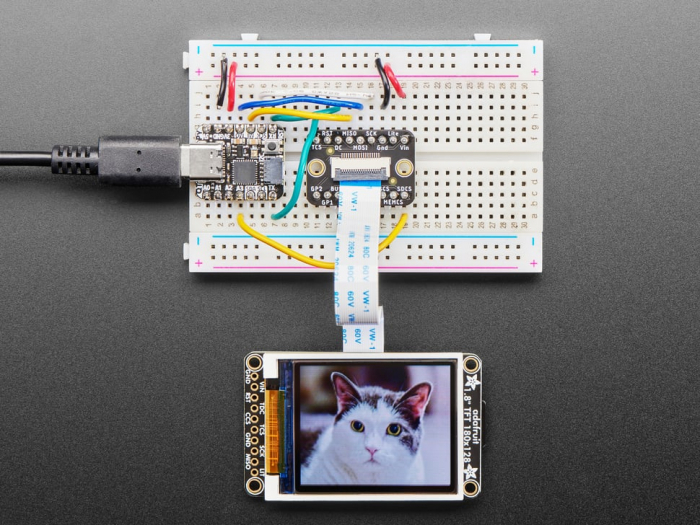

Modulul display TFT color, 4.6cm, cu breakout pentru card MicroSD - ST7735R mai are si un conector FPC standard, "EYESPI", cu 18 pini, si un conector cu capac rabatabil. Se poate utiliza un cablu FPC cu pas de 0,5 mm si 18 pini, pentru conectarea la toti pini GPIO pentru a nu se mai face lipiri.

Specificatii:

• Ecran LCD TFT cu diagonala de 4.6 cm
• Rezolutie de 128x160 pixeli, 18-bit (262,144), color
• Interfata digitala SPI, cu 4 sau 5 fire
• Slot microSD - cu 2 sau mai multe linii digitale
• Compatibil 5V, se foloseste cu 3.3V sau 5V logici
• Stabilizator LCDO de 3.3V @ 150mA
• Lumina de fundal cu 2 LED-uri, tranzistor conectat pentru reducerea intensitatii luminii prin PWM

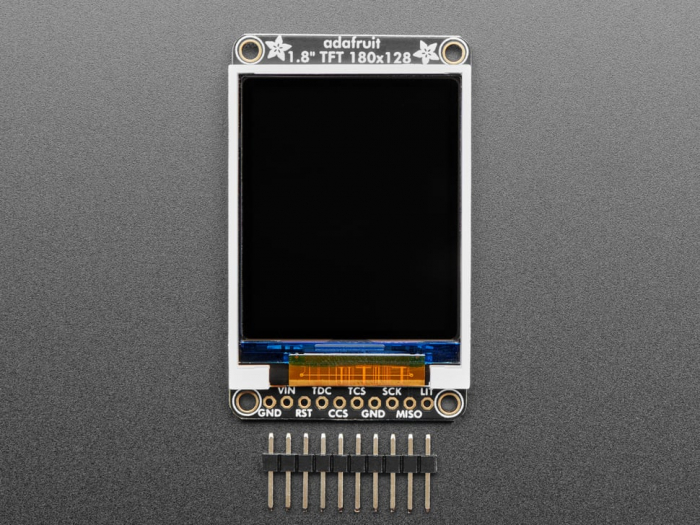

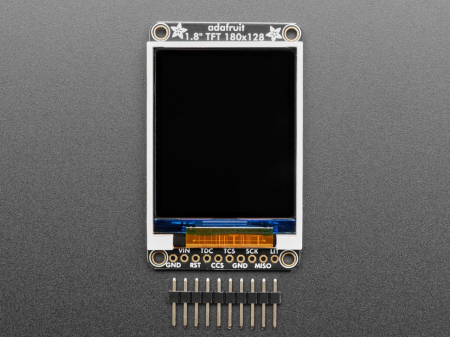

• Terminatie de 1x10 pentru breadboard
• 4 x Orificii de montaj, de 2mm, in colturi
• Dimensiuni: 34mm x 56mm x 6.5mm
• Consum de curent in functie de utilizarea luminii de fundal LED: cu backlight maxim, consumul este ~50mA
