Placa LCD I2C

Name: Placa LCD I2C
SKU: 00003035
Price: 37.00 RON
Availability: InStock
Rating: 5 (5 reviews)

5 Review-uri

37,00 Lei

Stoc sku: LCD-29

In stoc

Durata de livrare: 1 - 3 zile lucratoare

Limita stoc

Adauga in cos

Cod Produs: 00003035 Ai nevoie de ajutor? +40 373 813 088

La achizitionarea acestui produs primiti 1.85 lei pentru comenzile viitoare

Adauga la Favorite

Retur in 30 zile Te poti razgandi in 30 de zile

Retur in 30 zile

Livrare gratuita Pentru comenzi de peste 190 RON

Livrare gratuita

Garantie 2 ani Produsele beneficiaza de o garantie de 2 ani

Ceva neclar? Intreaba pe Facebook

Intreaba pe Facebook

Descriere
Review-uri (5)

Placa pentru conectarea I2C a unui LCD bazat pe HD44780.

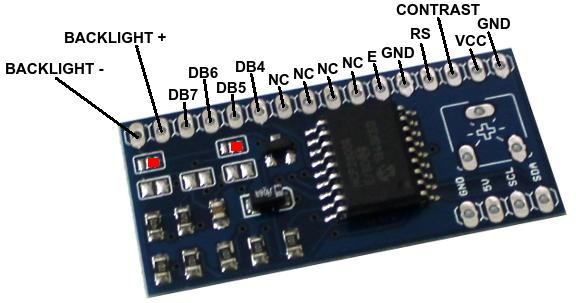

In functie de modul cum sunt lipiti cei doi jumperi marcati cu rosu in figurile de mai jos, polaritatea pinilor de backlight se schimba intre ei, permitand astfel controlul oricarui tip de LCD (este necesar sa inchizi cei doi jumperi intr-una dintre configuratiile prezentate mai sus, altfel backlight-ul nu va functiona).

Functioneaza atat cu LCD 16X2 cat si cu LCD 20X4.

In plus, placa permite 8 adrese I2C prin setarea celor trei jumperi mari. Adresele I2C sunt deja incluse in libraria software de la adresa de mai jos.

Pentru asamblarea completa, vei avea nevoie de un potentiometru 10K pentru reglarea contrastului (nu functioneaza fara) si de pini pentru conectarea la LCD.

Libraria software si modul de programare folosind Arduino sunt descrise pe larg aici - https://www.robofun.ro/lcd-16x2-i2c-negru-verde .

Daca doresti sa iti exprimi parerea despre acest produs poti adauga un review.

Scrie un review

Mihai, Acum 7 ani

Functioneaza si cu LCD-urile 20x4 cu controller Samsung KS0066U? Vreau sa folosesc acel model pentru ca are text negru pe background verde, si am vazut ca nu aveti in stoc decat albastru/alb.

Raspunde

A fost util acest review?

xxx, Acum 7 ani

Produse scumpe importate din Chian se gasesc exact la fel de 4 ori mai ieftin pe alte situri.
Nu recomand acest bisnitar nesimtit care pune pretul de 4 ori mai mult decat alti comercianti

Raspunde

A fost util acest review?

Birtalan Ioan, Acum 7 ani

Multumesc echipei Robo Fun,foarte prompti ca deobicei,produse de calitate.Cat despre modulul i2c precizez ca e foarte simplu de asmablat si configurat daca respectati pasii din descriere.Sunt foarte multumit de el si de produsele lor in general.Cat despre pret precizez ca desi unele componente sunt ceva mai scumpe decat pe alte site-uri, merita toti banii pt ca sunt noi, de calitate si originale.Recomand produsele Robo Fun !

Raspunde

A fost util acest review?

Viorel, Acum 8 ani

Ai închis jumperii de backlight, asa cum este descris în pagina produsului?
Banuiesc ca nu :)

Raspunde

A fost util acest review?

Zee, Acum 8 ani

Buna,
Recent am cumparat 2 bucati din placa i2c LCD, dar partea de iluminat lcd nu functioneaza, am observat ca pinul backlight , al doilea din spate nu e legat galvanic.

Raspunde
