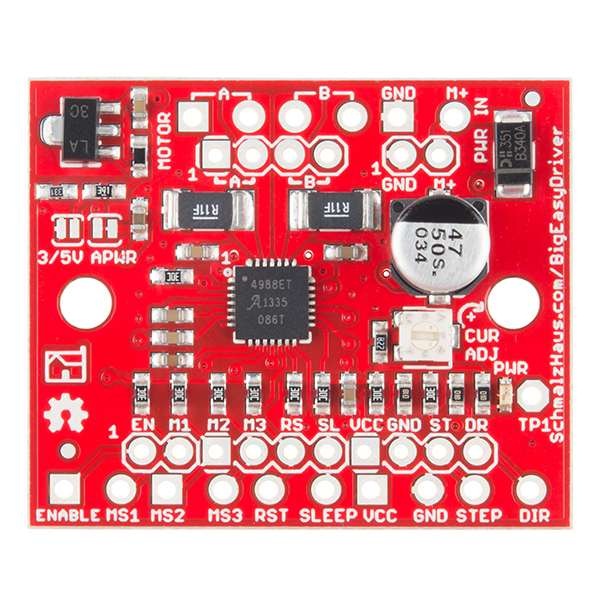

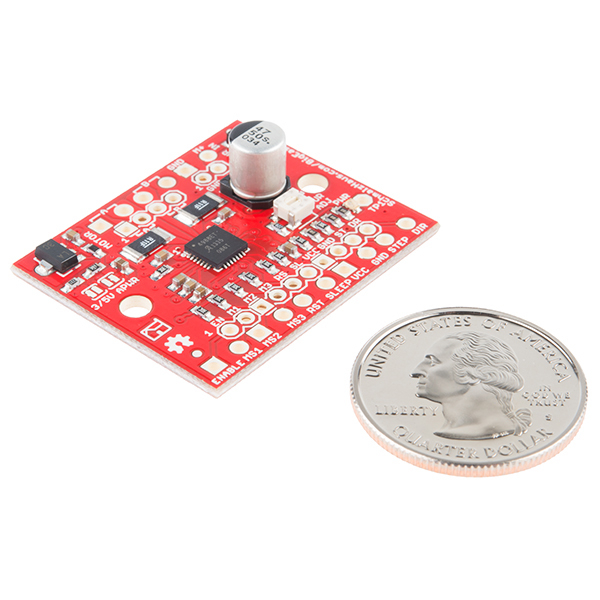

Big Easy Driver

Big Easy Driver este un driver pentru motoare pas cu pas bipolare care au pana la maxim 2A / faza. Acesta se bazeaza pe A4988, un cip driver stepper de la Allegro.

Big Easy Driver este un driver de tip microstepping chopper care functioneaza implicit pe modul 16 pasi microstepping. Functioneaza la o tensiune maxima de actionare de aproximativ 30V si are inclus pe placa un regulator 5V / 3.3V. Functioneaza fara racire activa pentru 1.4-1.7A / faza, dar necesita un radiator pentru sarcini ce se apropie de 2A / faza.

Caracteristici:

• Driver microstepping bipolar
• 2A / faza Max
• 1.4-1.7A / faza fara radiator
• Tensiune max motor: 30V
• Regulator 5V / 3.3V pe placa

Link-uri:

• Schematic
• Fisiere Eagle
• Hookup Ghid
• Fisa Cu Date(A4988)
• Design Site
• GitHub
