Breakout driver motor DC Pololu DRV8876 (QFN)

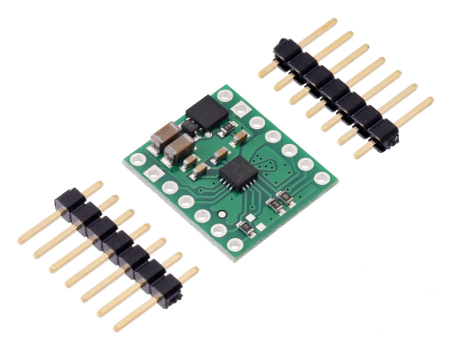

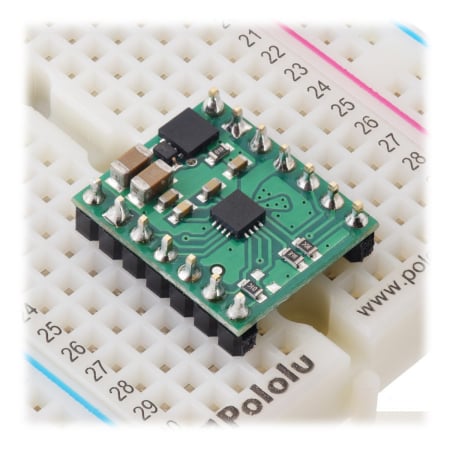

Placa breakout driver motor DC Pololu DRV8876 (QFN)  este un model compact, avand driverul de motor TI DRV8876, cu un interval mare de tensiune de operare, intre 4.5 V si 37 V. Poate livra 1.1 A continuu (3.5 A varf) catre un singur motor DC bidirectional, cu perii. Are detector si stabilizator de curent, precum si protectie la subtensiune, supracurent, supratemperatura si tensiune inversa.

Specificatii:

• Porneste un singur motor DC bidirectional, cu perii, sau doua motoare DC, unidirectionale, cu perii
• Tensiunea de alimentare: 4.5 V - 37 V
• Suporta tensiune logica intre 1.8 V si 5 V (5.5 V maxim)
• Curent de iesire: 1.1 A continuu (3.5 A varf)
• Detectare curent si stabilizare activa de curent, ajustabila
• Doua optiuni de stabilizare curent: ciclu-per-ciclu si timp fix de intrerupere
• Trei moduri de control de intrare: faza/activ (PH/EH), PWM (IN/IN), control independent punte-H
• Blocare la subtensiune si protectie la supracurent si supratemperatura
• Protectie tensiune inversa

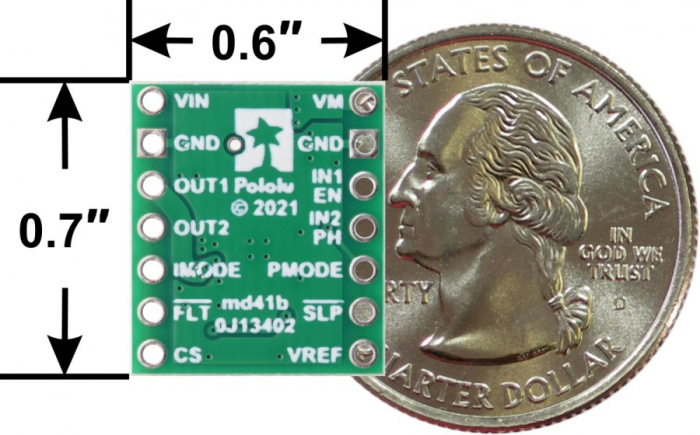

• Marime compacta: 15 x 18 mm
• Greutate: 0.9 g

Linkuri:

• Pagina producatorului
• Schema
• Diagrama
• Modelul 3D
• Ghid de perforare
• Fisa de produs pentru driverul de motor TI DRV8876
