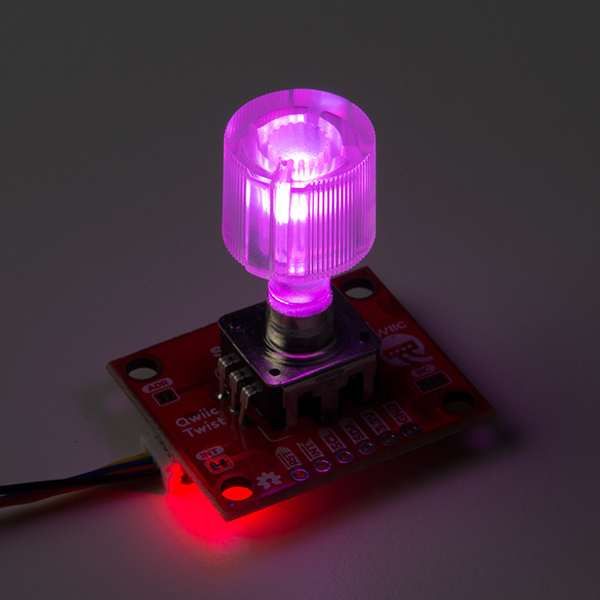

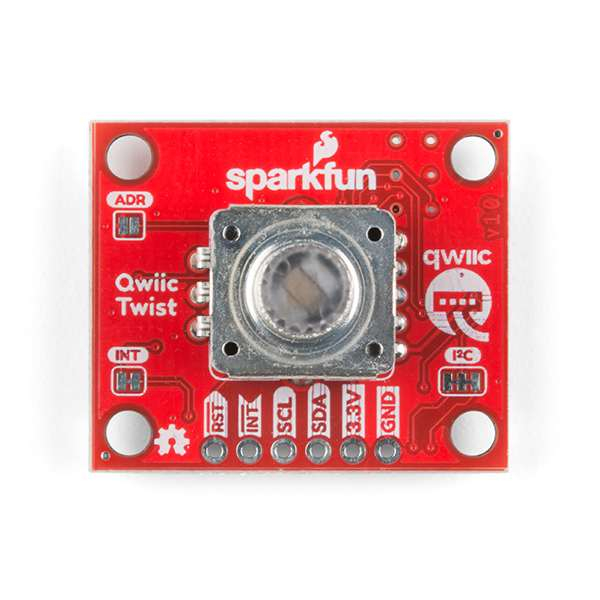

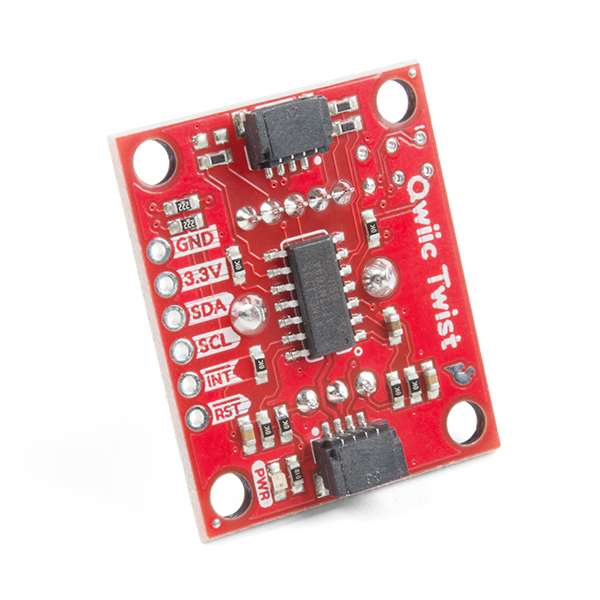

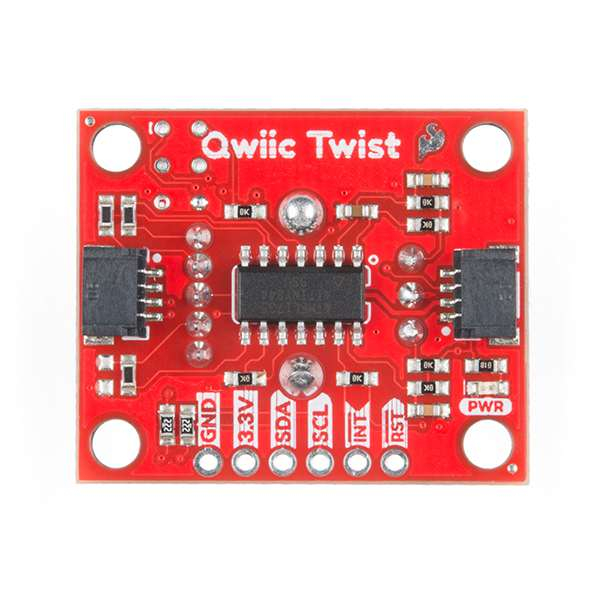

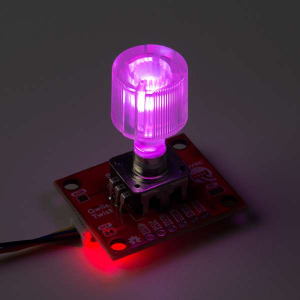

Breakout encoder rotativ RGB SparkFun Qwiic Twist

Are LED-uri si vine cu o multime de caracteristici printr-o interfata I2C usor de utilizat. Qwiic Twist a fost creata ca sa te ajute sa scapi de multimea de fire necesare la implementarea unui codificator RGB intr-o placa breakout si nu mai e nevoie sa pierzi vremea cu depanarea intreruperilor atunci cand trebuie sa te concentrezi pe proiect.


Folosind sistemul Qwiic, nu trebuie sa lipesti nimic ca sa-l conectezi la restului sistemului. Totusi, pinii cu spatiere de 0.1” iti permit folosirea unei paci breadboard daca asta doresti.


O rotatie in directia acelor de ceasornic la codificatorul rotativ creste numaratoarea generala cu 24, iar in directia opusa acelor de ceasornic, cu -24. Numarul de pasi la care ai intors manerul este transmis prin I2C. LED-urile rosu, verde si albastru sunt configurate prin comenzi software si pot fi combinate digital ca sa obtii peste 1 milioane de culori.


Qwiic Twist a fost creat cu un codificator cu indentare ce ofera utilizatorului senzatia de click. Aditional, codificatorul are un buton cu care utilizatorul poate selecta unu meniu sau element GUI prin simpla apasare.


Qwiic Twist foloseste un ax de 6 mm.


Specificatii:


• Tensiune: 3.3V
• Curent: 2.8mA cu LED-urile stinse; 40.6mA cu LED-urile 100%
• 24 pasi per rotatie
• Detecteaza directia sensului acelor de ceasornic si directia opusa acelor de ceasornic
• Adresa I2C configurabila prin software - pana la 111 dispozitive pe o singura magistrala
• Buton de moment integrat
• LED RGB controlat prin PWM pentru pana la 16 milioane de culori
• Comunicare I2C de pana la 400kHz
• Jumpere pentru selectarea adresei, dezactivarea pull-up de intrerupere si dezactivarea pull-up I2C
• Adresa I2C: 0x3F (jumper deschis, implicit), 0x3E (jumper inchis)
• 2x conectori Qwiic
