Driver de motor dublu TB67H420FTG

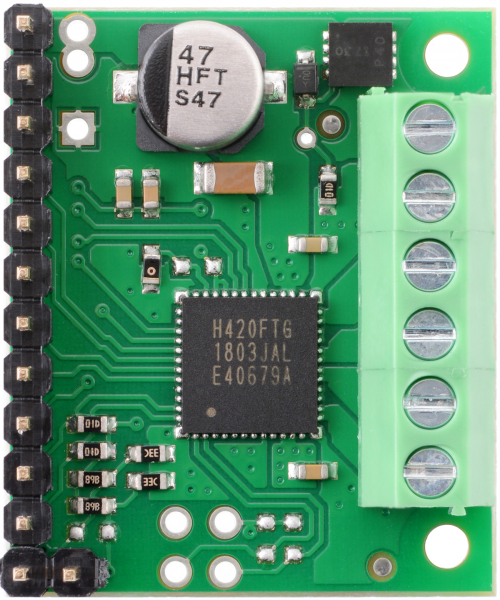

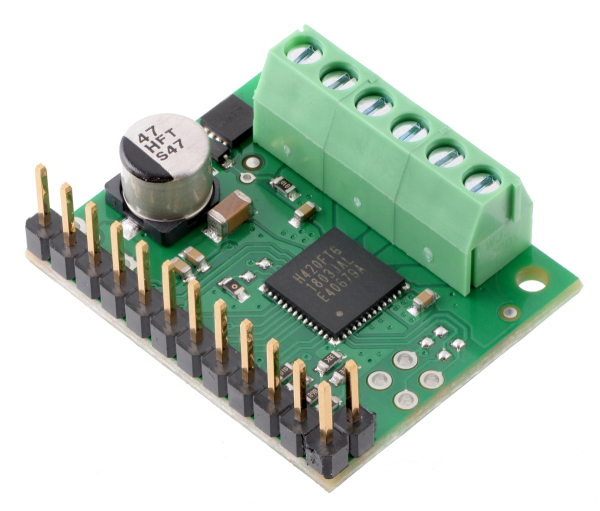

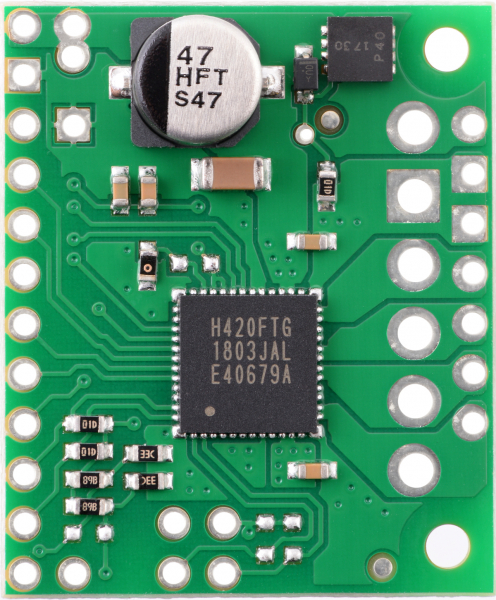

Aceasta placa breakout inlesneste utilizarea driverului de motor DC cu perii, TB67H420FTG, de la Toshiba, care poate opera atat in modul cu doua canale pentru control bidirectional independent a doua motoare, cat si in modul cu un singur canal pentru pornirea unui motor cu nivel mai mare de curent. Suporta un interval mare de tensiune de operare, intre 10V si 47V, si poate oferi 1.7A curent continuu fiecarui canal de motor, sau 3.4A in modul cu un singur canal. Pragul de intrerupere configurabil permite TB67H420 sa limiteze activ curentul la motor si are protectie impotriva subtensiunii, supracurentului si supratemperaturii; placa purtatoare vine si cu protectie de tensiune inversa (pana la 40V).

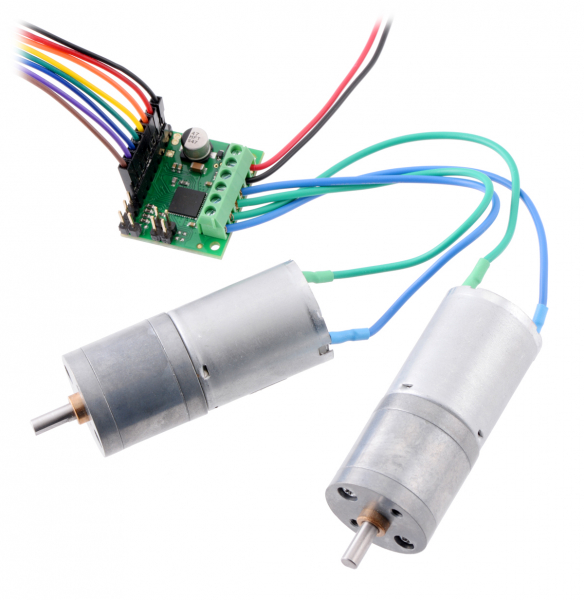

TB67H420FTG de la Toshiba este un circuit integrat de driver de motor H-bridge ce poate fi utilizat pentru controlul bidirectional al unuia sau a doua motoare DV cu perii, de la 10V la 47V. Poate oferi pana la aproximativ 1.7A continuu fiecarui motor, separat, sau aproximativ 3.4A unui singur motor, in timp ce tolereaza curenti de varf de pana la 4.5A per canal (dublu) sau 9A (singur) timp de cateva secunde, ceea ce-l face o solutie potrivita pentru motoare de dimensiuni mici si medii ce functioneaza la tensiuni inalte.

TB67H420FTG este un circuit integrat foarte bun, insa dimensiunea mica pentru montaj la suprafata, il face dificil pentru utilizarile hobbystilor sau studentilor; placa breakout inlesneste utilizarea cu placi breadboard fara lipire si placi perfboard de 0.1 inci.

Specificatii:

• Driver de motor H-bridge cu un singur canal sau doua canale (poate porni unul sau doua motoare DC)
• Tensiunea de alimentare a motorului: 10 V - 47 V
• Curent de iesire: pana la 1.7 A continuu (4.5 A varf) per motor in modul dublu canal; pana la 3.4 A continuu (9 A varf) in modul cu un singur canal
• Intreruperea de curent configurabila limiteaza activ curentul la motor la 4.5A per canal (dublu) sau 9A (singur) implicit; poate fi scazut cu rezistoare externe ori cu surse de tensiune
• Nu este necesara alimentare logica separata; intrarile sunt compatibile cu 3V si 5V
• Interfata de intrare flexibila ofera mai multe optiuni de control
• Intreruperea la subtensiune si protectia impotriva supracurentului/scurt circuitului si supratemperaturii
• Detectie circuit deschis
• Placa portatoare adauga protectie de tensiune inversa pana la 40V
• Rezultatele de eroare active-scazute indica supracurent, supratemperatura sau circuit deschis

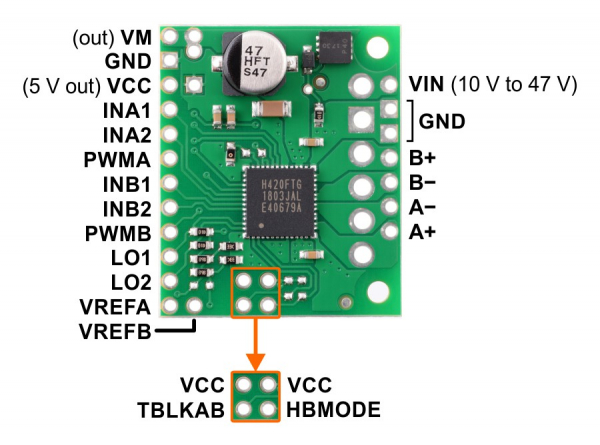

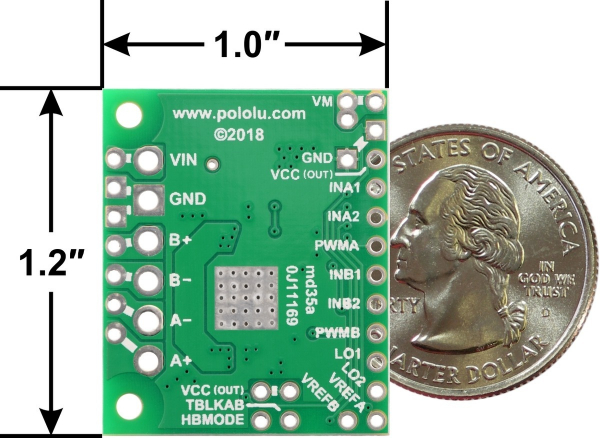

• Dimensiune compacta (1.0″ × 1.2″)
• Placa suport expusa, ce poate fi lipita, se afla sub driverul IC, in partea inferioara PCB

Nota: Capacitorii de alimentare a motorului de la placa purtatoare sunt evaluati la 50V; aceasta este o marja mai mica decat la majoritatea modelelor similare, care au circuite integrate evaluate la 40V sau mai putin. Informatia este importanta atunci cand vrei sa fortezi limita tensiunii inalte.

Inclus in pachet:

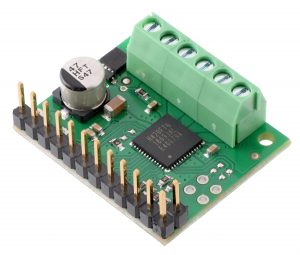

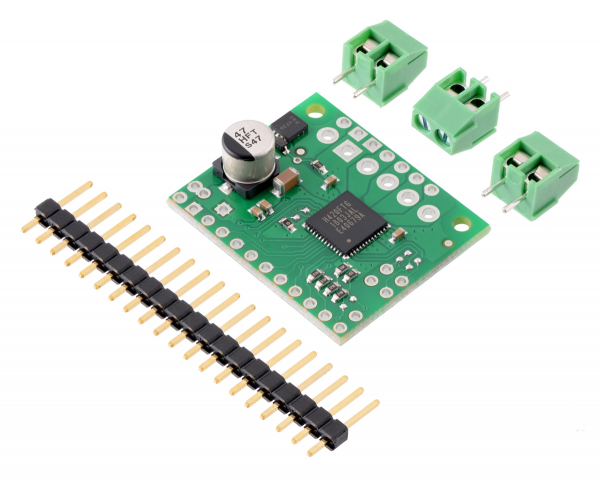

1. 1x Placa breakout TB67H420FTG
2. 1x Driverul IC al TB67H420FTG instalat. Necesita lipire.
3. 1x Header male cu 1×20 pini, de 0.1 inci
4. 3x Blocuri terminale de 2 pini si 3.5mm (pentru puterea placii si iesirile motorului).
