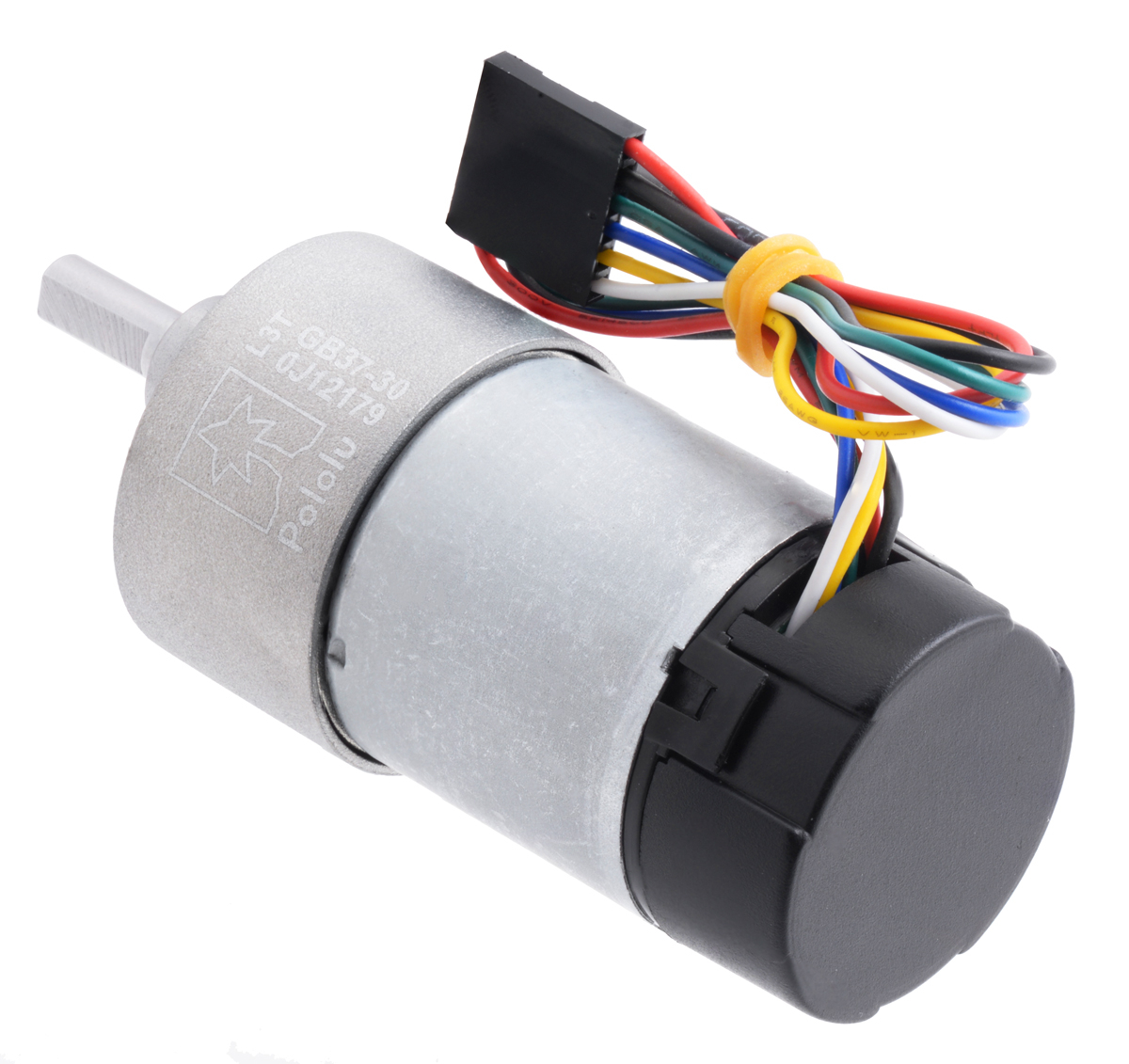

Pololu motor electric metalic, 30:1, 37Dx68L, 12V, pinion elicoidal encoder

Pololu motor electric metalic, 30:1, 37Dx68L, 12V, pinion elicoidal este un model DC puternic, de 12V, cu perii, cu o cutie de viteze metalica 30:1 si codificator in cuadratura pentru o rezolutie la axul motorului de 64 CPR, ceea ce corespunde 1920 CPR la axul de iesire al cutiei de viteze. Cutia de viteze este compusa in principal din roti dintate, insa are roti dintate elicoidale la primul nivel pentru zgomot redus si eficienta crescuta. Pololu motor electric metalic, 30:1, 37Dx68L, 12V, pinion elicoidal are un ax de iesire in forma “D”, cu diametru de 6 mm si lungime de 16 mm.


Specificatii:

• Tensiune: 12 V
• Performanta fara sarcina: 330 RPM, 200 mA
• Extrapolare calare: 14 kg⋅cm (190 oz⋅in), 5.5 A
• Dimensiune: 37D x 68L mm
• Greutate: 200 g
• Diametrul axului: 6 mm
• Raport de transmisie: 30:1
• Viteza fara sarcina la 12 V: 330 rpm
• Curent fara sarcina la 12 V: 0.2 A
• Curent de calare: 5.5 A
• Cuplu de calare la 12 V: 14 kg cm
• Putere maxima de iesire la 12 V: 12 W
• Viteza fara sarcina la 6 V: 170 rpm
• Curent fara sarcina la 6 V: 0.15 A
• Curent de calare la 6 V: 3.0 A
• Cuplu de calare la 6 V: 7.9 kg cm
• Eficienta maxima la 12 V: 54%
• Viteza la eficienta maxima: 280 rpm
• Cuplu la eficienta maxima: 1.8 kg cm
• Curent la eficienta maxima: 0.78 A
• Putere de iesire la eficienta maxima: 5.1 W
• Lungimea firului: 20 cm
• Codificatori: da
• Rezolutie encoder: 64 CPR
