Pololu Pololu TB9051FTG breakout driver motor DC cu un canal, cu perii

79,00 Lei
Stoc sku: MCN-DRV-93
In stoc

Durata de livrare: 1 - 3 zile lucratoare

Limita stoc
Adauga in cos
Cod Produs: 00002410 Ai nevoie de ajutor? +40 373 813 088
La achizitionarea acestui produs primiti 3.95 lei pentru comenzile viitoare
Adauga la Favorite Cere informatii
  • Descriere
  • Review-uri (0)

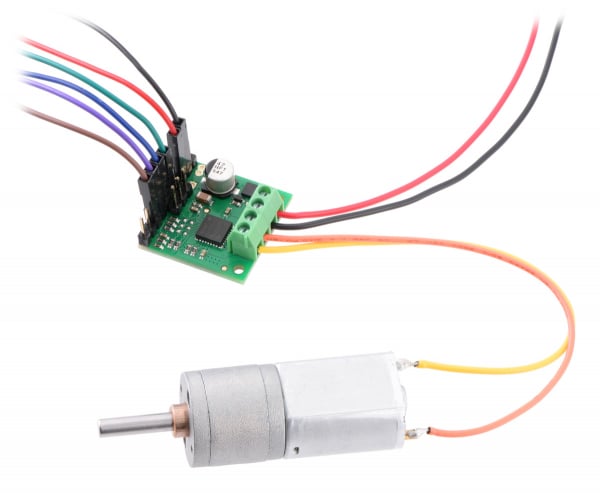

Pololu TB9051FTG breakout driver motor DC cu un canal, cu perii aduce circuitul integrat de driver de motor de tip H-bridge Toshiba TB9051FTG care poate fi utilizat pentru controlul bidirectional al unui motor DC singular, cu perii, de la 4.5 V la 28 V. Poate oferi pana la 2.6 A continuu si livra curent de varf de pana la 5 A (tipic) timp de cateva secunde.


TB9051FTG este un circuit integrat foarte bun dar formatul mic de montaj la suprafata il face dificil pentru studentul obisnuit sau pentru hobbby-st; placa breakout este usor de utilizat cu placi breadboard fara lipire si placi perfboard de 0.1”.

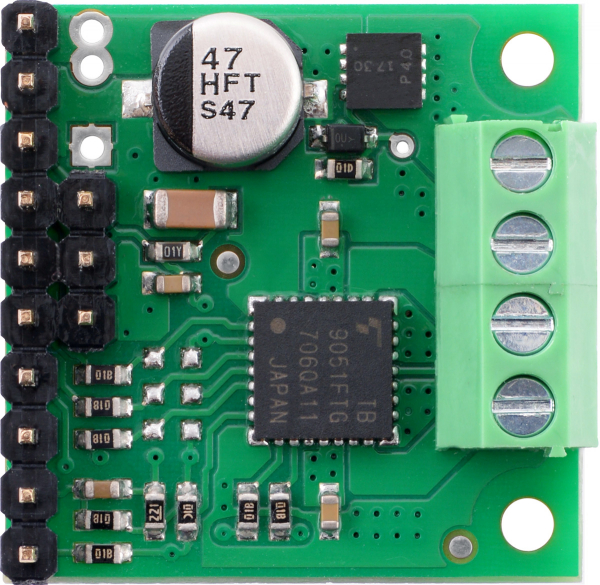

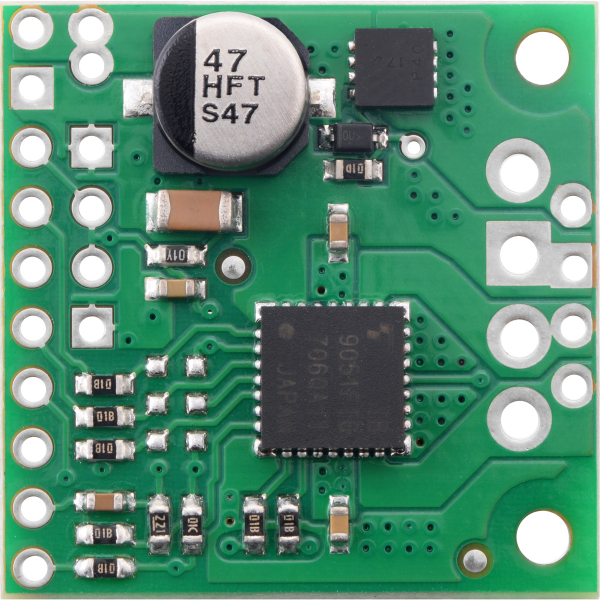

Pololu TB9051FTG breakout driver motor DC cu un canal, cu perii vine populata cu componente SMD, inclusiv TB9051FTG si un circuit de protectie la tensiune inversa pentru baterie.


Caracteristici:
  • Driver motor H-bridge cu un singur canal
  • Tensiunea de alimentare a motorului: 4.5 V - 28 V
  • Curent de iesire: pana la 2.6 A continuu (5 A varf)
  • Intrerupere fortata a curentului pentru a preveni supraincalzirea, reducand puterea in locul intreruperii bruste
  • Blocare la subtensiune si protectie de supracurent/scurt-circuit si supratemperatura
  • Placa breakout adauga protectie la tensiune inversa
  • Rezultate de eroare active-joase ce indica conditiile de supracurent, supratemperatura, subtensiune sau supratensiune VCC

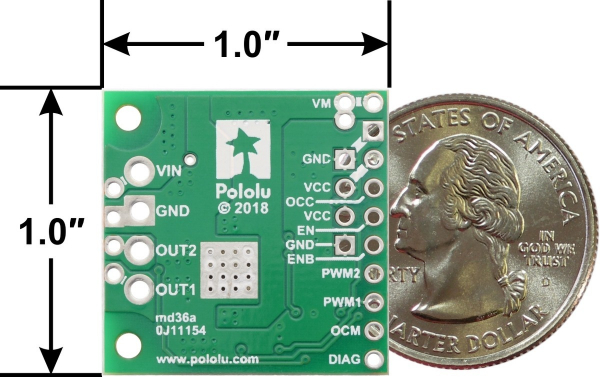

  • Dimensiune compacta: 1 x 1 inch
  • Suport de impamantare cu lipire expus sub circuitul integrat al driverului in partea inferioara a placii.

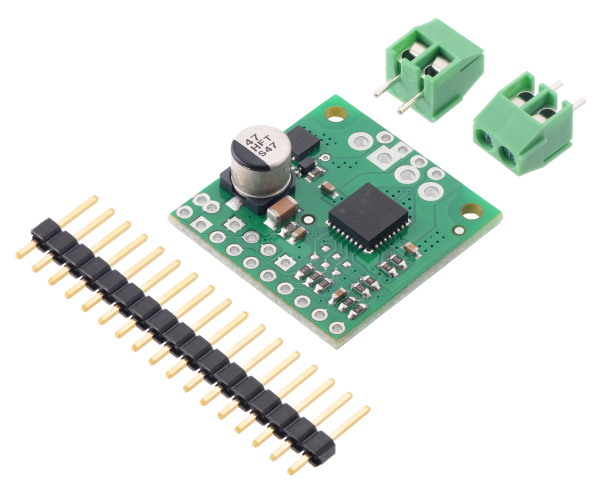

Hardware inclus:

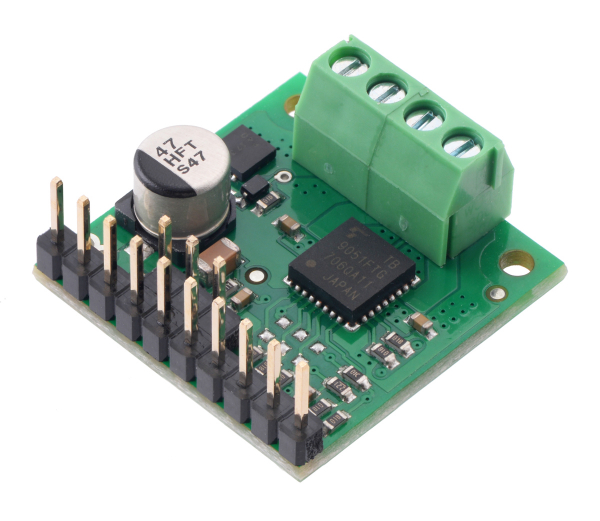

Produsul vine impreuna cu toate componentele de montaj la suprafata, inclusiv circuitul driverului TB9051FTG, dar necesita lipire pentru asamblarea partilor prin orificii: un distantier de 1 x 17 pini cu terminatie tata de 0.1 inch si doua blocuri terminale de 3.5 mm cu 2 pini (pentru alimentarea placii si iesirile motorului). Terminatia tata de 0.1 inch poate fi taiata in parti mai mici, in functie de necesitati, si lipita in orificiile mai inguste. Aceste terminatii sunt compatibile cu placile breadboard fara lipire, conectorii mama de 0.1 inch si firele jumper presertizate. Blocurile terminale pot fi lipite in orificiile mai largi pentru a permite conexiuni temporare practice pentru putere si firele motorului. Poti, de asemenea, sa lipesti firele motorului si alte conexiuni direct la placa pentru cea mai compacta instalare.


Specificatii:

  • Dimensiuni: 1 x 1 x 0.3 inch(1)
  • Greutate: 3.1 g(1)
  • Driver motor: TB9051FTG
  • Canale motor: 1
  • Tensiunea minima de operare: 4.5 V(2)
  • Tensiunea maxima de operare: 28 V(3)
  • Curent de iesire de varf per canal: 5 A
  • Curent de iesire continuu: 2.6 A(4)
  • Puterea aparenta: 0.5 V/A
  • Frecventa PWM maxima: 20 kHz
  • Protectie tensiune inversa: Da(5)

Note:
(1)Fara hardware inclus.
(2)Operarea de la 4.5 V la 8 V reduce curentul de iesire maxim.
(3)Operare tranzitorie (<500 ms) pana la 40 V.
(4)Rezultate tipice la temperatura camerei cu VIN > 8 V si 90% ciclu de utilizare. Operarea de la 4.5 V la 8 V reduce curentul de iesire maxim.
(5)Numai cu tensiunea de motor; tensiunea logica nu are protectie de tensiune inversa.
