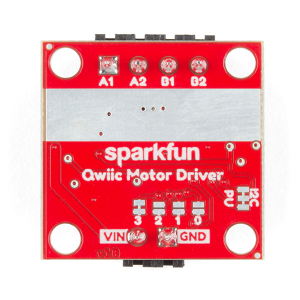

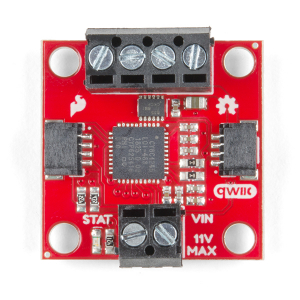

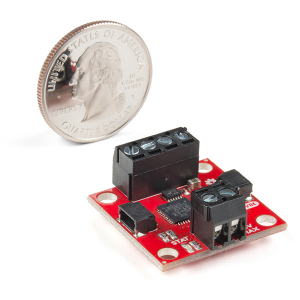

SparkFun driver motor cu Qwiic

Placa SparkFun driver motor cu Qwiic preia toate functiile importante ale SCMD (driver motor controlat serial) si le miniaturizeaza, adaugand porturi Qwiic pentru functionalitate plug-and-play. Produsul se lauda cu aceleasi porturi de motor cu 2 canale si 4245 PSOC, fiind conceput pentru comunicarea prin I2C ca sa faca mai usoara instalarea urmatorului tau proiect robotic. Folosind sistemul Qwiic si terminatiile cu surub pentru motor si putere, nu trebuie sa lipesti nimic pentru a face conexiunea la restul sistemului.


Avand 1.2A per canal in stare stabila (1.5A varf) si 127 niveluri de putere driver DC, aceasta placuta Qwiic este perfecta pentru driverul tau de motor DC. Placa SparkFun driver motor cu Qwiic este un dispozitiv de 3.3V logici, astfel ca trebuie sa folosesti un convertor de nivel logic pentru interfatarea cu cei 5V.


Specificatii:


• 1.5 A varf per canal, 1.2 A in stare stabila
• Opereaza de la 3V la 11V cu maxim absolut de 12V
• VCC si tensiune logica implicit la 3.3V
• 127 niveluri de putere driver DC
• Controlabil prin I2C sau semnale TTL UART
• Inversarea directiei pe baza motorului
• Activare Global Drive
• Forma de radiator mica, expusa
• Mai multe adrese I2C, implicit UART baud
• Adresa I2C ajustabila: 0x5D implicit
• 2x Conectori Qwiic

Linkuri:

• Schema
• Fisierele Eagle
• Dimensiunile placii
• Ghid de conectare
• Libraria Arduino
• Libraria Python
• Fisierele Github hardware
