Pololu motor electric 131:1 37Dx73L 12V, encoder, pinion elicoidal

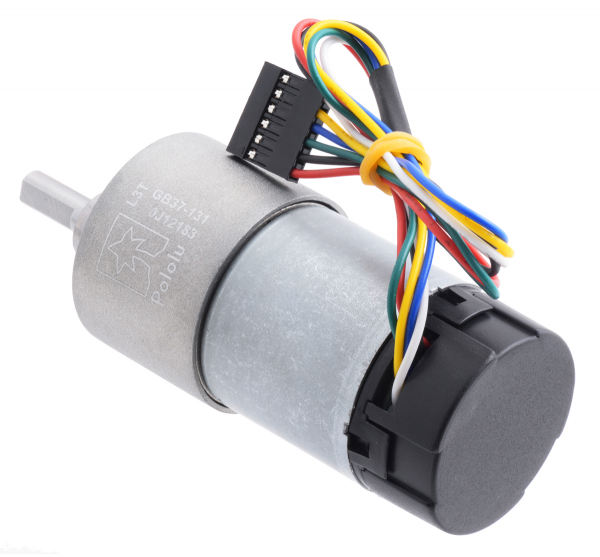

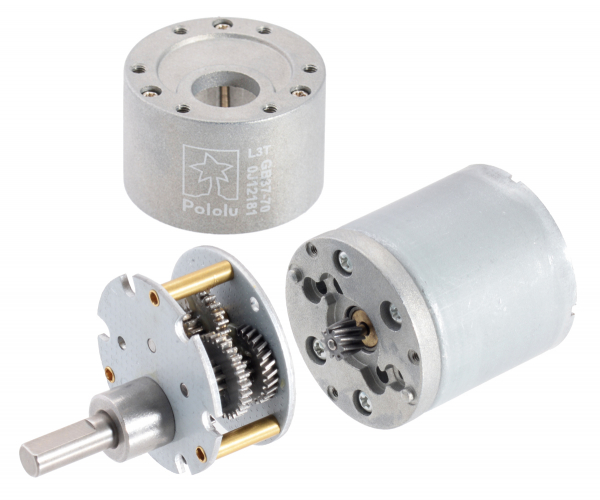

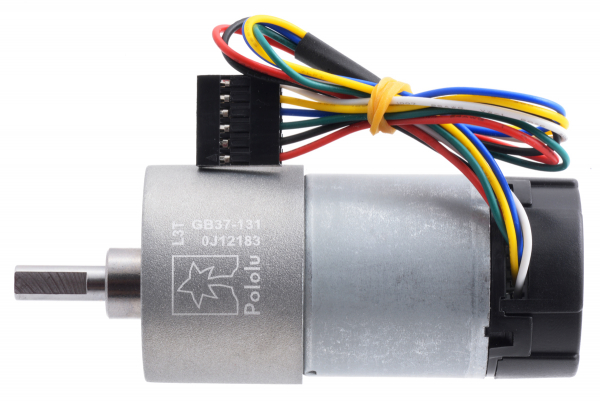

Pololu motor electric 131:1 37Dx73L 12V, encoder, pinion elicoidal este un model DC puternic, de 12 V, cu perii, avand o cutie de viteze metalica de 131.25:1 si un codificator in cuadratura ce ofera o rezolutie de 64 CPR pentru axul motorului, ceea ce corespunde cu 8400 CPR la axul de iesire al cutiei de viteze. Cutia de viteze este compusa in principal din roti dintate, insa are roti inclinate pentru primul nivel de zgomot redus si eficienta crescuta. Pololu motor electric 131:1 37Dx73L 12V, codificator, pinion elicoidal are un ax de iesire in forma “D”, cu diametru de 6 mm si lungime de 16 mm.


Specificatii:

• Tensiune: 12 V
• Performanta fara sarcina: 76 RPM, 200 mA
• Extrapolare de calare: 45 kg⋅cm (630 oz⋅in), 5.5 A
• Dimensiune: 37D x 72.5L mm
• Greutate: 210 g
• Diametrul axului: 6 mm
• Raport de transmisie: 131.25:1
• Curent fara sarcina la 12 V: 0.2 A
• Curent de calare: 5.5 A
• Cuplu de calare la 12 V: 45 kg cm
• Putere maxima de iesire la 12 V: 6 W
• Viteza fara sarcina la 6 V: 38 rpm
• Curent fara sarcina la 6 V: 0.15 A
• Curent de calare la 6 V: 3 A
• Cuplu de calare la 6 V: 28 kg cm
• Eficienta maxima la 12 V: 45%
• Viteza la eficienta maxima: 66 rpm
• Cuplu la eficienta maxima: 6 kg cm
• Curent la eficienta maxima: 0.74 A
• Putere de iesire la eficienta maxima: 4.1 W
• Lungime deplasare: 20 cm
• Codificatori: da
• Rezolutie codificator: 64 CPR
