Pololu motor electric metalic, 19:1, 37Dx68L, 12V, pinion elicoidal encoder

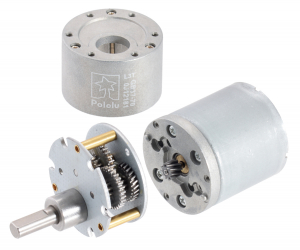

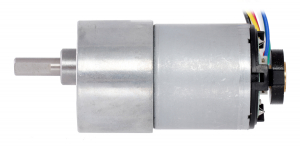

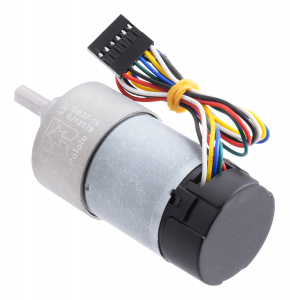

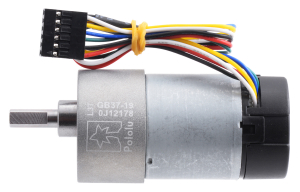

Pololu motor electric metalic, 19:1, 37Dx68L, 12V, pinion elicoidal este un model DC puternic, de 12V, cu perii, cu o cutie de viteze metalica 18.75:1 si codificator in cuadratura pentru o rezolutie la axul motorului de 64 CPR, ceea ce corespunde 1200 CPR la axul de iesire al cutiei de viteze. Cutia de viteze este compusa in principal din roti dintate, insa are roti dintate elicoidale la primul nivel pentru zgomot redus si eficienta crescuta. Pololu motor electric metalic, 19:1, 37Dx65L, 12V, pinion elicoidal are un ax de iesire in forma “D”, cu diametru de 6 mm si lungime de 16 mm.


Specificatii:

• Tensiune: 12 V
• Performanta fara sarcina: 530 RPM, 200 mA
• Extrapolare calare: 8.5 kg⋅cm (120 oz⋅in), 5.5 A
• Dimensiune: 37D x 68L mm
• Greutate: 200 g
• Diametrul axului: 6 mm
• Raport de transmisie: 18.75:1
• Viteza fara sarcina la 12 V: 530 rpm
• Curent fara sarcina la 12 V: 0.2 A
• Curent de calare: 5.5 A
• Cuplu de calare la 12 V: 8.5 kg cm
• Putere maxima de iesire la 12 V: 12 W
• Viteza fara sarcina la 6 V: 270 rpm
• Curent fara sarcina la 6 V: 0.15 A
• Curent de calare la 6 V: 3.0 A
• Cuplu de calare la 6 V: 5.0 kg cm
• Eficienta maxima la 12 V: 55%
• Viteza la eficienta maxima: 470 rpm
• Cuplu la eficienta maxima: 1.0 kg cm
• Curent la eficienta maxima: 0.76 A
• Putere de iesire la eficienta maxima: 5.0 W
• Lungimea firului: 20 cm
• Codificatori: da
• Rezolutie encoder: 64 CPR
