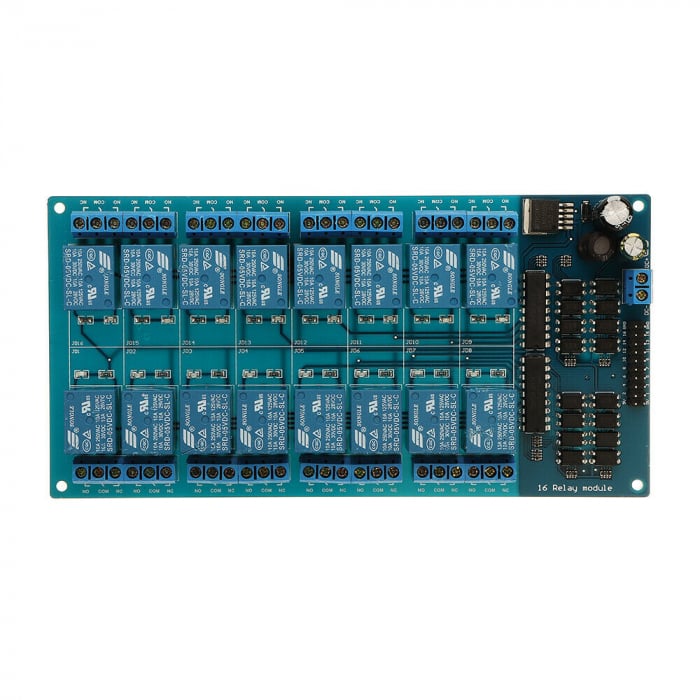

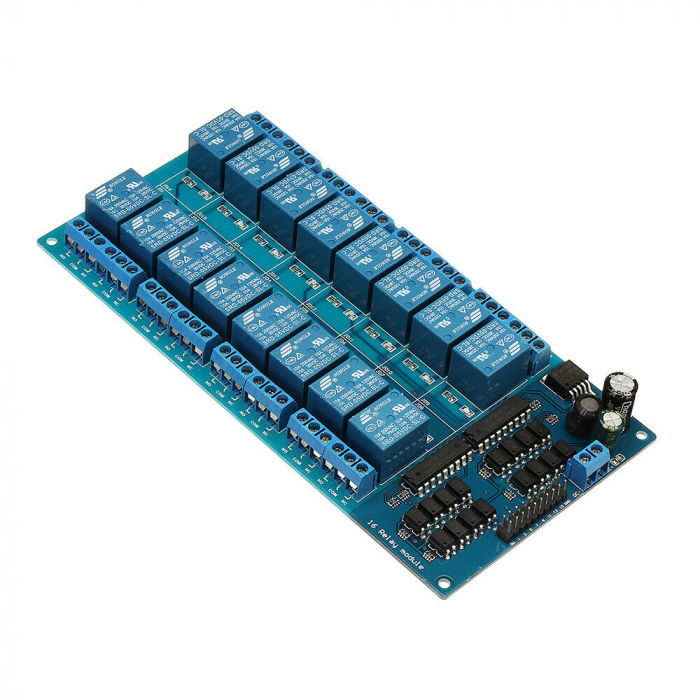

Placa releu(relee) 5V 16 canale LM2576

7 Review-uri
65,00 Lei
Stoc sku: MOD-114
In stoc

Durata de livrare: 1 zi

Limita stoc
Adauga in cos
Cod Produs: 00003757 Ai nevoie de ajutor? +40 373 813 088
Adauga la Favorite Cere informatii
  • Descriere
  • Review-uri (7)















Specificatii:

  • Tensiune: 250VAC sau 30VDC;
  • Curent: 10A (MAX);
  • Fiecare releu este comandat de un optocuplor;
  • Tensiune conexiune optocuplor: 5V;
  • Curent necesar pentru control: 5mA.
  • Indicator LED pentru fiecare statut al releului.
Daca doresti sa iti exprimi parerea despre acest produs poti adauga un review.

Scrie un review


Review-ul a fost trimis cu succes.

Achizitie verificata

stefan colceriu,

Util

Raspunde

A fost util acest review?

Achizitie verificata

Ovidiu,

Salut, pana la urma cum functioneaza astea cu un RPI? La mine stau releele aprinse tot timpul indiferent daca de la rpi dau comanda 0v sau 3,3v Multumesc.

Raspunde

A fost util acest review?

Andrei,


1 amper este ok

Raspunde

A fost util acest review?

Stefan Arsene,


de câți Amperi trebuie sa fie transformatorul de alimentare ? minim cat ? când ii folosita placa la maxim in sarcina ... sa știu ce transformator comand la ea pentru alimentare

Raspunde

A fost util acest review?

Cristi,


Salut!
Am incercat sa pun placa SaintSmart la un Rpi si nu a mers. Releele erau pe ON tot timpul.
Ce era diferit la mine fata de video: Am Rpi 3B si alimentare separata pt Pi si Saint. NU am pus 5V de la Saint la Pi, ca si in video.
Explicatia de ce nu a mers: Desi in documentatii scrie ca accepta voltaje din plaja TTL, de fapt nu e asa. Logica de pe fiecare input e o (foto)dioda si o rezistenta. Asta inseamna ca de pe la 4.2V optocuplorul va fi activ si releul va cupla. GPIO scoate 3.3V max, rezulta ca nu va "decupla" fotodioda din optocuplor.
Ce am reusit sa fac e sa pun un NPN (2N2222A) si o rezistenta de 4.7K. Rezistenta intre baza si Pi, colectorul la inputul Saint si emitorul la Gnd-ul comun.
Am mai incercat cu level shift-ere DAR NU A MERS! (am si dat o gramada de bani pe ele) Poate ar fi mers cu ceva unidirectionale, dar nu am prea gasit ceva care sa se potriveasca. Nu a mers == mergeau aproape toate releele, dar cand erau mai mult de 10 pornite incepeau tot felul de instabilitati.
Hope it helps!

Raspunde

A fost util acest review?

Viorel [ROBOFUN[,


@Marius Rogojan
Salut,
Am adaugat mai multe informatii in pagina de produs.
Viorel

Raspunde

A fost util acest review?

Marius Rogojan,


Buna Seara,
Am cumparet de la Dumneavoastra ultimele 3 bucati din acest produs.
Am nevoie de schema electrica (manualul montajului).
Multumesc,
Marius Rogojan
