Afisaj touchscreen LCD color, de 2.4”, pentru Arduino Uno R3

79,00 Lei
Stoc: 0
Momentan indisponibil

Durata de livrare: In acest moment nu avem o data de sosire.

Cod Produs: LCD-62 Ai nevoie de ajutor? 0731 007 832
Adauga la Wishlist Cere informatii
  • Descriere
  • Review-uri (0)

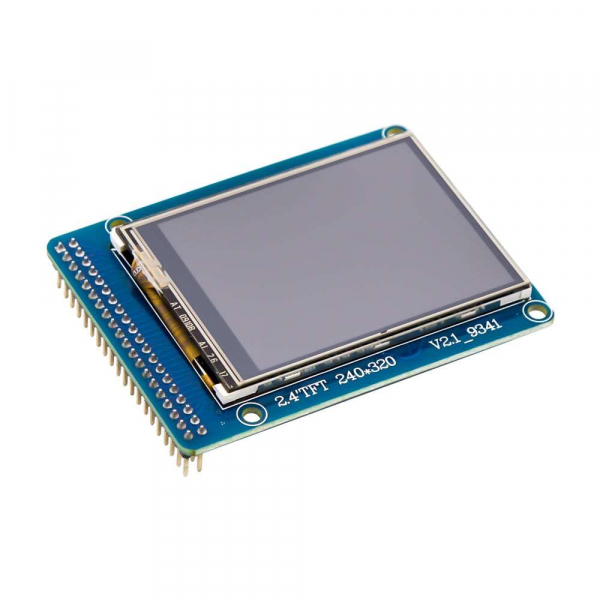

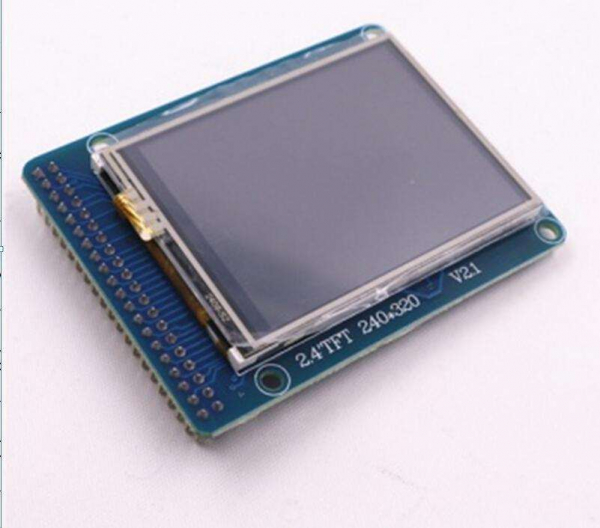

Modulul LCD color de 2.4” cu functie touch vine cu driver ILI9341 si suport card SD, fiind creat special pentru proiectele Arduino Uno R3.

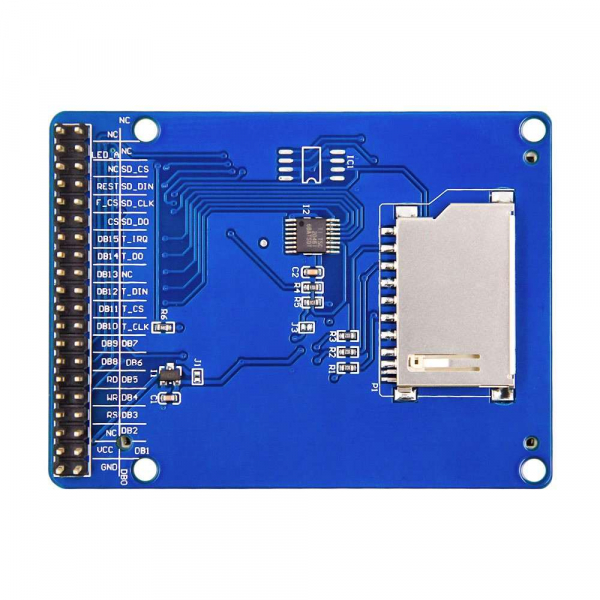

Specificatiile interfetei:

  • 1>.GND--------- Impamantare
  • 2>. VCC---------Sursa de putere este pozitiva
  • 3>. NC--------- liber
  • 4>. RS---------Comutator date/comanda
  • 5>.WR--------- Write data clock
  • 6>.RDR---------Read data clock
  • 7-14>. DB8-DB15 --------- Magistrala de date inalta, de 8 biti
  • 15>. CS--------- Selectare chip
  • 16>. F-CS---------Selectare chip FLASH (modul rezervat pentru chip FLASH W25X16; nu este atasat implicit; pentru utilizare rezervata)
  • 17>. REST--------- Resetare (operatia de resetare: jos pentru 8ms; inapoi sus pentru 8ms)
  • 18>. NC---------liber
  • 19>. LED-A-------- Alimentare backlight (modulul a fost conectat in serie la rezistorul de limitare curent de 3.9Ohm; Pinul LED-A poate fi conectat la 3.3V, daca este conectat la 5V, necesita modificarea rezistorului de limitare a curentului la 25Ohm, in caz contrar se arde)
  • 20>. NC--------- Liber
  • 21-28>. DB0-DB7 ---------Magistrala date joasa, de 8 biti
  • 29>. T-CLK---------Controlor touch (XPT2046), timer
  • 30>. T-CS---------Controlor touch (XPT2046), selectare chip
  • 31>. T-DIN--------- Controlor touch (XPT2046), intrare date (MOSI)
  • 32>. NC--------- liber
  • 33>. T-D0--------- Controlor touch (XPT2046); iesire date (MISI)
  • 34>. T-IRQ--------- Controlor touch (XPT2046), intrerupere date (sus, normal; jos, cand este atins)
  • 35>. SD-D0--------MISO pentru interfata card SD
  • 36>. SD-CLK--------timer pentru interfata card SD
  • 37>. SD-DIN--------SDI pentru interfata MOSI
  • 38>. SD-CS--------Selectare chip pentru interfata card SD
  • 39>. NC---------liber
  • 40>. NC---------liber
