Shield de legatura MyoWare 2.0

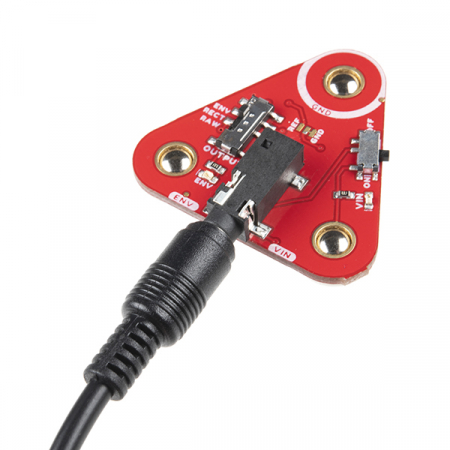

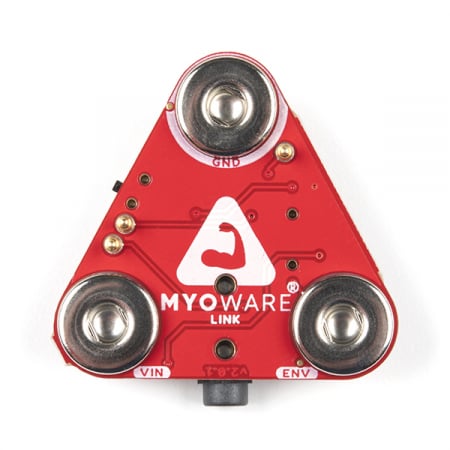

Acest shield de legatura MyoWare 2.0 este conceput pentru a conecta usor un senzor de muschi MyoWare 2.0 la microcontrollerul Arduino. Shieldul ofera o mufa TRS de 3,5 mm, pentru utilizarea unui cablu TRS-la-TRS de 3,5 mm. Shieldul este echipat cu conectori snap pentru stivuirea la partea superioara a senzorului de muschi MyoWare 2.0.

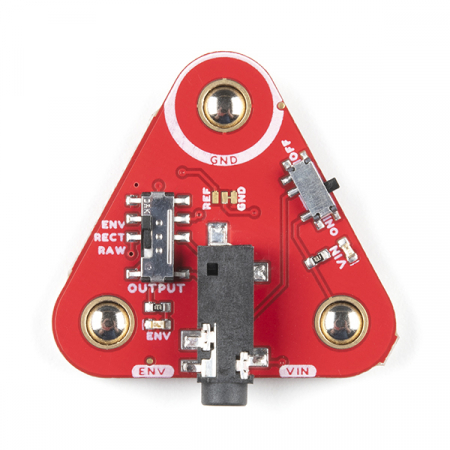

Placa include, de asemenea, doua comutatoare. Unul este utilizat pentru alimentare, iar celalalt selecteaza modul de iesire pentru semnalul EMG brut (RAW), rectificat (RECT) sau pentru anvelopa (ENV). Doua LED-uri de stare de pe placa de circuit sunt pentru alimentare si semnalul de anvelopa. De asemenea, este inclus un jumper pentru referinta sau masa. Mai este nevoie de un shield Arduino MyoWare 2.0 si de o placa de dezvoltare cu amprenta Arduino Uno R3, pentru a conecta fiecare stiva de senzor de muschi MyoWare 2.0 la shieldul de legatura.

Nota: MyoWare si shieldul de legatura nu sunt destinate utilizarii in diagnosticarea bolilor sau altor afectiuni, ori in vindecarea, tratarea, prevenirea sau ameliorarea bolilor la om sau la alte animale. In plus, acest shield nu include cablul TRS de 3,5 mm. Acesta trebuie achizitionat separat.

Specificatii:

• Conector TRS de 3,5mm
• Comutator
  • Pornit/Oprit pentru alimentare
  • Selectare iesire pentru semnalul EMG RAW/RECT/ENV
• Indicator LED
  • VIN
  • ENV
• Format senzor de muschi MyoWare 2.0
• 3x pini de fixare mama (pentru alimentare si iesirea semnalului EMG)
• Jumper de referinta/GND

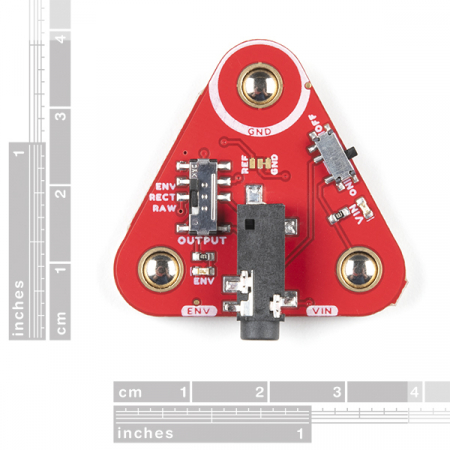

• Dimensiuni placa de circuit: 37,57mm x 35,90mm
